服务热线： 在渠道支持与项目交付里，“点不亮”是最容易引发误判的一类故障：客户一句“黑屏”，以为是信号问题，结果只是背光没开；把锅甩给电源，最后发现是LVDS对调或时序不对。对工业液晶屏（尤其是像 AUO G065VN01 系列这类 6.5" VGA 工业屏）而言，排查顺序不该用“习惯”，而该用“现象+结构分层”。
以 G065VN01 V2（97D06G01.221） 的公开规格为例，把“先查供电还是先查信号”讲清楚，并给出一套渠道人员可直接照做的 最短路径排查法 。不同版本（V1/V2/V221 等）在亮度、背光、细节参数上可能存在差异，落地时务必先核对版本号与对应规格书。
1. 黑的是背光，还是画面？
很多团队把“LCD液晶屏点不亮”理解成“没有图像”，但工业现场最常见的其实是三种“黑”：
A. 背光不亮（真黑） 屏幕完全无发光，用手电贴近斜照也看不到任何淡淡的图形轮廓。通常优先怀疑：背光供电/背光使能/PWM调光/背光驱动链路。
B. 背光亮但无画面（亮黑） 屏幕有均匀背光发光，但画面全黑、全白、或花屏。优先怀疑：LVDS信号、时序、数据映射、线序、地参考与EMI。
C. 闪一下就灭 / 偶发亮 上电瞬间亮一下随后灭，或轻触线束、温度变化就恢复/复发。优先怀疑：上电时序、浪涌、电源跌落、连接器接触、电缆屏蔽/地弹跳。
这一步的意义在于： 它直接决定“先查供电还是先查信号”。
结论先给：
默认路径：先查供电（含背光供电/使能）。
只有当“背光稳定亮”且“VDD稳定合规”时，才把主战场切到信号/时序。

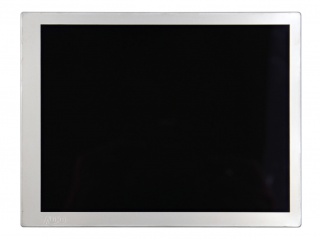

2. 认识G065VN01（以V2为例）
对液晶模组来说，排查的第一张地图就是“电源与接口定义”。G065VN01 V2 的关键信息非常“工程化”：
2.1 显示与接口要点
分辨率：VGA 640×RGB×480（工业场景常见）
接口： 1 channel LVDS （不是TTL RGB，不是MIPI）
模组内置 LVDS Receiver，并给出发射端建议（THine THC63LVDM83A 或等效）
SEL68 可选 6bit/8bit LVDS 输入：SEL68=Low/NC 为6bit，High为8bit
渠道“替代料不亮”的高发点：客户拿到同为6.5" VGA 的屏，以为“同尺寸同分辨率就能替”，但接口位宽/映射/线序一变，直接黑屏或花屏。
2.2 供电与背光要点
逻辑/面板供电 VDD：3.3V典型 （CN1上）
背光输入 VLED：9–13V（典型12V） ，并给出典型电流 0.167A 与浪涌范围
背光接口信号：
2.3 连接器与针脚
CN1（20pin，LVDS+VDD） ：MSB24013P20（兼容 I-PEX 20268-020E），对接座 DF19-20S-1C 或兼容
Pin1/2：VDD
Pin3/7/10/13：GND（多地脚是为高速差分回流服务，别乱省）
Pin4：SEL68
Pin14/15：RxCLKIN- / RxCLKIN+
Pin5/6、8/9、11/12、19/20：LVDS数据对（不同对承载不同位段）
CN2（6pin，背光） ：包含 VLED、GND、LED On/Off、PWM DIM
3. 先查供电还是先查信号？
3.1 “按层级收敛”
对工业液晶屏的“点不亮”，最有效的排查顺序是：
第1层：供电是否成立（VDD、VLED、地回路、浪涌/跌落）
因为没有稳定供电，任何信号判断都是噪声；而供电故障又占现场问题的大头（供电没给够、插反、线束压降、背光没开）。
第2层：背光是否被正确使能（On/Off、PWM）
背光是“可视化电源指示灯”。背光不亮时，先别急着抓LVDS波形。
第3层：LVDS是否“存在且像样”（时钟、幅度、共模、终端、线序）
背光亮、VDD稳，再查信号，效率最高。
第4层：时序/配置是否匹配（位宽SEL68、分辨率/刷新、DE模式、极性）
有信号但仍不出图，往往死在这里。
这套顺序与规格书也一致：规格明确强调 VDD断电时系统输出应为低或Hi-Z ，并给出完整的上电/断电时序要求，避免异常功能。
3.2 什么时候可以“先查信号”？
只有在以下场景，“先查信号”才更划算：
确认 VDD=3.3V稳定 、纹波不过大、并且背光已经稳定点亮；
客户描述“背光亮但一直黑/花”，且更换面板同样表现；
这是“软件/FPGA改版后不出图”的问题，硬件供电链路基本没动。否则，先把供电查干净，反而是最快的路径。
4.“最短路径”排查流程
| 现场现象 | 第一优先检查 | 第二优先检查 | 典型根因 |
| 完全不亮（无背光） | CN2 VLED 是否有 9–13V、LED On/Off 是否到3.3V | CN1 VDD 3.3V是否稳定 | 背光供电缺失/使能没拉高/线束压降/保险丝或驱动保护 |
| 背光亮但无画面 | LVDS时钟是否存在、共模是否在1.1–1.45V | SEL68位宽选择、LVDS线序/对调 | 没出CLK/映射错/差分对反接/地参考差 |
| 闪一下就灭 | 上电时序、VLED浪涌、电源跌落 | 连接器接触、电缆受力 | 适配器保护、线束过细、插拔带电导致异常 |
| 有画面但颜色怪/抖动 | SEL68 6/8bit设置、数据格式/时序（DOTCLK 25.2MHz典型） | LVDS完整性（幅度200–600mV） | 位宽不匹配、时序参数偏离、EMI干扰 |
5. 先查供电
不只是“有电没电”，要查到“像不像工业屏该有的电”
5.1 CN1：
VDD 3.3V“像不像”
电压值：3.3V典型（Pin1/2）
纹波：规格给到允许逻辑/驱动纹波 100mVp-p（可作为工程基准）
上电行为：规格明确要求 VDD关闭时输入信号低或Hi-Z，上电/断电需按序执行
建议（很省时间）：看电流“指纹”
规格给了 VDD功耗示例（如全白模式功耗）。现场你不必精确复刻测试条件，但可以用“电流是否异常”快速判断：
VDD电流异常偏大：常见为短路、误接、ESD损伤、某对LVDS被硬拉高导致闩锁；
VDD电流异常偏小：可能没真正上电、接触不良、供电被保护限流。
5.2 CN2：
VLED 12V与背光控制信号，G065VN01 V2 的背光链路有两件事特别值得强调：
（1）VLED不是“随便给个12V就完事”
规格给的参数是：VLED 9–13V（典型12V），100% PWM duty 时典型电流 0.167A，并存在浪涌电流。这意味着：
线束太细、连接器压降大时，轻载能亮，一上PWM就掉压灭屏；
适配器如果保护策略敏感，可能被浪涌触发“闪一下就灭”。
（2）LED On/Off 与 PWM DIM 是“点亮钥匙”
CN2上：LED On/Off =3.3V点亮，0V/NC关闭；PWM DIM为调光信号。现场很多“点不亮”就是因为客户只接了VLED和GND，控制脚悬空导致一直Off。
小技巧：让客户先把PWM设为100%占空、On/Off拉高，确认“能亮”，再谈调光曲线。先把变量减到最少。

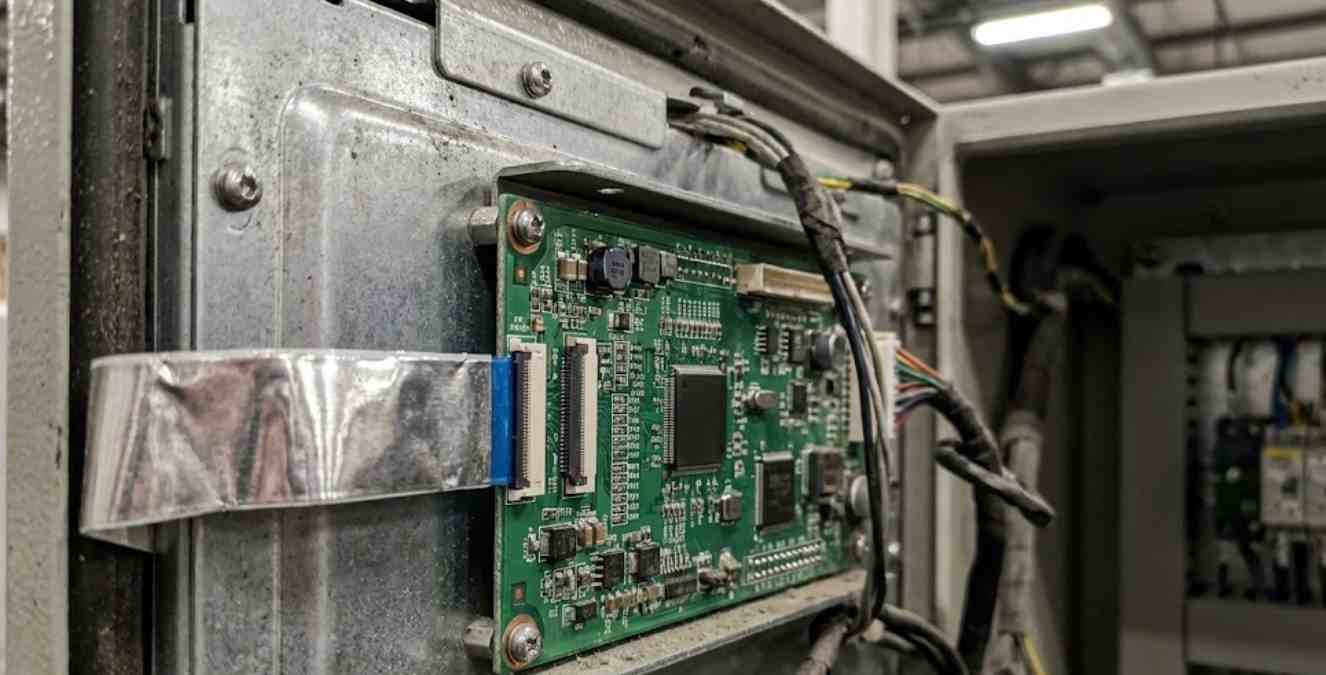

6. 再查信号：
把LVDS从“看不懂”变成“可量化的对错”，当你确认 VDD与背光稳定 ，才进入信号层。信号层也不要一上来就抓“数据眼图”，用三个量化指标先做快速判断：
6.1 有没有“该有的时钟”
VGA 640×480@60Hz 的典型像素时钟是 25.2MHz，规格也给出 DOTCLK 典型 25.2MHz（范围20–50MHz）。
虽然LVDS上传的是差分时钟对（RxCLKIN±），但你至少要确认：
时钟对有活动（示波器能看到高速摆动或频谱能量）；
不存在“静态直流死电平”（常见于未初始化LVDS transmitter、驱动未开）。
6.2 LVDS“电气特征像不像”
规格给出LVDS关键电气窗口：
差分电压幅度 |VID|：200–600mV
共模电压 VCM：1.1–1.45V
阈值：±100mV（以VCM=1.2V为参考）
这对现场很有用：不一定要做完美眼图，但只要测到 共模飘到0V或3.3V附近 ，大概率是差分对接错、地参考断、或被强上拉/下拉了。
6.3 位宽与映射：
SEL68别忽略，G065VN01 V2 用 SEL68选择 6bit/8bit LVDS 输入：Low/NC=6bit，High=8bit。这类配置脚在替代、转接板、线束定制时最容易被“默认忽略”，结果就是：
颜色深浅异常、渐变断层；
某些控制位（如DE所在数据对）被映射错误，甚至导致“背光亮但无图”。
7. 交付常见“低级但致命”问题
7.1 把CN1与CN2的电压概念混了
CN1是 3.3V逻辑电源+LVDS ，CN2才是 12V背光输入 。现场一旦把12V误送到VDD，模组极易直接损坏。
7.2 带电插拔
规格明确提醒：插拔连接器要断电，否则可能导致异常功能或损伤。
工业现场喜欢“热插拔试试”，这在高速差分与背光浪涌同时存在的模组上，风险很高。
7.3 地线/屏蔽处理不当
CN1有多个GND脚，不是“多余”。高速差分回流路径差，会出现“有时亮、有时不亮”“花屏随手摸线变化”等典型问题。对液晶显示屏来说，很多“像信号问题”的表现，本质是地参考问题。
7.4 用错接口类型
G065VN01 V2 是 LVDS 输入。客户如果拿 TTL RGB 的板子硬接转接，基本不可能点亮。渠道支持时一定要先问清：主控输出到底是什么接口。
7.5 时序参数没按VGA来
规格给出了640×480的典型水平/垂直时序参数（如 TH≈800、TV≈525、DOTCLK典型25.2MHz）。很多“背光亮但无图”并非硬件坏，而是 FPGA/SoC 初始化仍沿用别的分辨率配置，DE/Blanking完全不匹配。
8. 用对比件缩短战线
如果手里有条件做一点“工程化”，会比无休止地测波形更快：
一：用已知OK的控制板做A/B对照
把客户的屏接到你确认OK的LVDS控制板（或反过来），迅速判断问题在“模组/线束”还是“主板/固件”。这对液晶模组项目交付非常高效。
二：记录上电瞬间电流曲线
背光浪涌与VDD浪涌在规格中都有描述窗口。用电源表/示波器电流探头抓一次，就能看出是“供电塌陷”还是“信号未起”。
三：把变量减到最少
先固定：VLED=12V、On/Off=3.3V、PWM=100%，再去谈亮度调节与EMI整改。越早把可变因素锁死，越不容易被“偶发”带偏。
9. 到底先查供电还是先查信号？
把“点不亮”当成分层系统问题：先让供电与背光成立，再用LVDS的量化特征去判信号；只有在背光稳定亮、VDD稳定合规时，才值得把时间投入到信号与时序。对工业液晶屏渠道支持来说，这套顺序能显著减少“瞎测”“互相甩锅”，也更符合G065VN01这类LVDS液晶显示屏的结构逻辑与规格要求
