服务热线： 在工业领域谈“MIPI屏”，通常指MIPIDSI（DisplaySerialInterface）+D-PHY（或C-PHY）这套链路把主控SoC的显示数据送到LCD模组。它在手机/平板上几乎是默认选项，但一到工控/医疗/仪器设备上，很多团队会发现：
同样是“点亮一块屏”，LVDS/eDP可能更像“插上就跑”，而MIPI更像“先把协议、初始化、时序、走线、EMI全部搞对，才肯工作”。

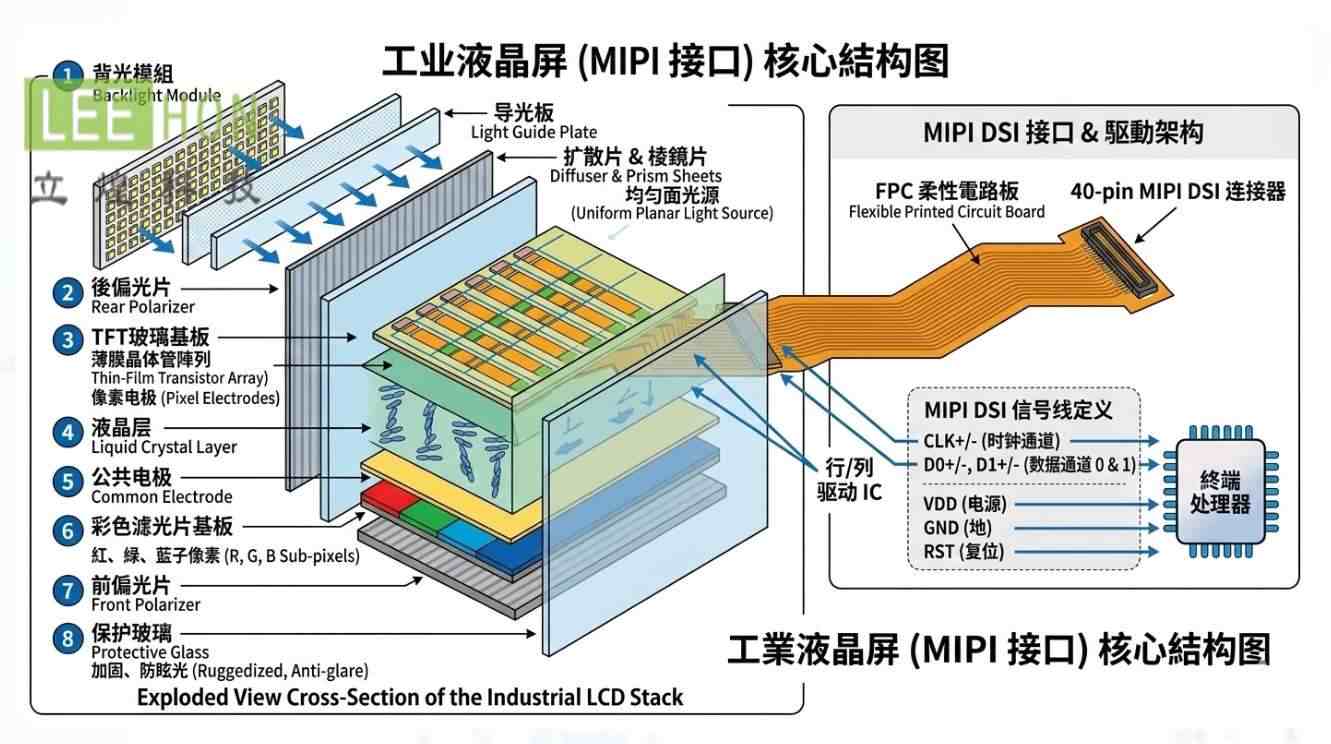

一、工业里说的“MIPI屏幕”到底是什么？
MIPIDSI是显示协议层，负责“怎么打包像素/命令”；MIPID-PHY是物理层，负责“用几根差分线、以什么速率发出去”。MIPI官方对D-PHY的定位强调了：高速度、低功耗、低成本，并且应用已从手机扩展到工业机器人、无人机、监控等更多场景。
MIPIDSI链路典型结构是：
1·1条ClockLane（时钟差分对）
2·1–4条DataLanes（数据差分对）
这在NXP的MIPIDSI应用说明里也有明确描述，并强调“相比并行接口，DSI能显著减少信号线数量”。
工业意义：线数少并不等于更简单，它把复杂度从“线很多”转移成“协议和高速链路更讲究”。
| 品牌 | 型号 | 尺寸/分辨率 | 亮度(nit) | 对比度 | 工作温度(°C) | 其他特性 |
| 京东方 | EV101WUM-N20 | 10.1"/1920×1200 | 600 | 1000:1 | -20~70 | MIPI DSI接口，IPS宽视角，高亮工业级，适合嵌入式监控，长寿命50,000小时 |
| 龙腾 | M101NWWBR3 | 10.1"/1280×800 | 350 | 800:1 | -20~70 | MIPI接口，工业耐用，抗振设计，适用于便携工业终端 |
| 天马 | TM101JVHP05 | 10.1"/1280×800 | 800 | 800:1 | -30~80 | MIPIDSI4-lane，高亮宽温，触摸兼容，适合振动环境工业显示 |
| 群创 | HJ101NA-02C | 10.1"/1280×800 | 400 | 1000:1 | -20~70 | MIPI接口，高对比工业级，抗眩光涂层，适用于HMI设备 |
| 友达 | G101EVN01.0 | 10.1"/1280×800 | 500 | 1000:1 | 0~50 | MIPI DSI接口，IPS高分辨率，工业可靠，RoHS合规，适合精密工业应用 |
二、MIPI DSI的两种模式：
视频模式vs命令模式（决定你能不能点亮）MIPIDSI主要有两种工作方式：**VideoMode（视频模式）**与CommandMode（命令模式）。NXP的应用文档明确指出DSILCD支持这两种基本模式。
你在工业项目里最常遇到的差异点是：
1、Video Mode：
像“实时视频流”，主控持续送像素
适合：主控持续输出画面（类似传统RGB/TTL的思路，只是串行化了）。
FocusLCD的说明提到：Videomode只能走高速链路（HS），而commandmode可以在HS/LP下工作。
2、Comm and Mode：
像“写显存”，屏端通常有缓存/控制IC
适合：屏端带framebuffer或显示控制IC，通过命令寄存器更新画面。FocusLCD的应用笔记用“屏端有内存储存图像数据、通过寄存器命令控制”来解释commandmode。
为什么这件事会翻车？
因为很多桥接芯片/串化芯片只支持其中一种模式。比如TI的DSIbring-upguide就直接写：某些器件只支持Videomodeonly，不支持commandmode。
如果拿“只支持命令模式”的屏去接“只支持视频模式”的链路，结果不是“画面不稳定”，而是根本点不亮。
三、工业场景为什么会考虑MIPI？
1、引脚与线束更少：
在小尺寸/高集成设备里很香，DSI相比并行接口大幅减少数据与信号线，节省硬件资源。
对紧凑型医疗手持、便携仪器、轻薄HMI来说，这是真收益。
2、生态跟随SoC：
很多ARM平台原生就是MIPI，很多嵌入式SoC（尤其面向移动/IoT的）把DSI当主力显示口，你不用再额外上LVDS/eDP转换。
3、低功耗/可做更激进的休眠策略
MIPI体系支持低功耗/ULPS等策略（尤其在车载/移动终端里常被提到）。
四、但工业里用MIPI的“代价”是什么？
1、距离短、对布局更敏感：
它不是为长屏线而生，工业设备常见30–80cm甚至更长的屏线，而MIPIDSI在工程上更像“板内接口”：
走线阻抗、差分对等长、回流路径、连接器品质，任何一个不稳都可能导致闪屏/花屏/偶发黑屏。
一些行业对比文章也会强调：MIPI对距离与布局要求更苛刻，工业设计里会更复杂。
2、初始化与驱动更“软件化”：
不是插上就能亮，MIPI屏往往需要：

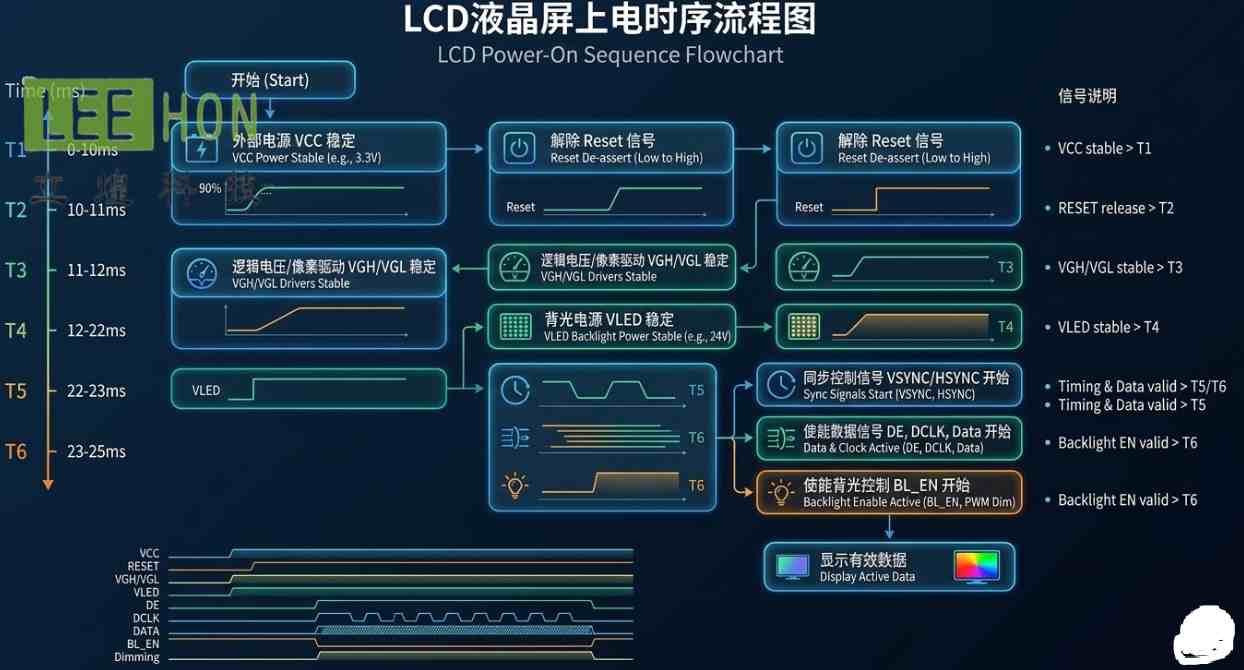

上电时序（多路电压：IO、Core、AVDD、VGH/VGL等）
复位时序
DCS命令初始化序列（不同屏完全不同）
只要“初始化表”不对，轻则颜色异常/倒屏，重则全黑。ESP的文档就把DSI的Command/Video模式与刷新机制作为重点章节，说明它需要明确的配置与流程。
3、EMI/ESD与背光噪声耦合更容易暴露
工业现场的大电机、继电器、开关电源噪声，会更容易通过地弹、供电纹波影响高速差分链路；同时你还可能叠加触控、背光PWM、长线束等变量——这就是“实验室能亮，装机后翻车”的根源。
五、哪些场景“更适合”选MIPI？
更适合MIPI的典型场景（优先级从高到低）：
1、主控板与屏距离很短（板对板/小于20–30cm的可控走线），设备追求轻薄、小体积
2、用的SoC原生DSI，不想增加LVDS/eDP转换板的BOM、功耗与可靠性风险
3、需要较高分辨率/较高刷新，但又不希望排线变得很粗很硬（空间受限）
反过来，如果是：
屏线要50cm–1m
设备现场干扰大
希望“可替代池更大、供货更稳、维护更省心”
那很多时候LVDS/eDP会更符合工业逻辑（尤其是渠道交付与售后角度）。
六、MIPI工业屏选型与点亮
A.先确认“链路能力”是否匹配
主控DSI：支持几条lane？最高速率？只支持video还是command？
屏端：支持video还是command？需要DCS初始化吗？
如果中间有桥接/串化芯片：是否只支持videomode（很多器件是这样）
B.再确认“电源与时序”
多路电压是否齐全（IO/Core/模拟/背光/升压）
reset/enable时序是否按屏spec
初始化命令是否来自“同版本屏”的原厂资料（同型号不同版本，inittable可能不同）
C.最后确认“物理实现”
差分对阻抗/等长/对内间距、对间距
连接器选型（高速额定、插拔可靠性）
线束长度与屏蔽策略（能短就短，能板对板就别长排线）
电源回流路径与地分割（不要让背光大电流穿过DSI回流）
七、MIPI屏幕常见的6个问题
1、能背光但无图像：模式不匹配（video/command）、初始化缺失、lane配置不对
2、偶发黑屏/闪一下就恢复：链路边际不足（走线/连接器/供电瞬态）
3、花屏/雪花/色块：差分对等长/阻抗不对、EMI注入、lane映射错误
4、热机后更容易出问题：电源纹波上升、连接器接触边际下降
5、换一批屏就不亮：版本差异导致inittable不一致
6、触控一开就飘：背光PWM/触控扫描噪声耦合进DSI或电源地
常见问题
Q1：工业液晶屏用MIPI DSI，最先确认哪件事？
A：先确认“模式与链路匹配”：你的主控/桥接芯片支持video还是command，屏端需要哪种模式。很多器件只支持videomode，会直接导致commandmode屏点不亮。
Q2：MIPI DSI一般是几条lane？为什么工业上更怕长线？
A：典型是1条时钟lane+1–4条数据lane。它更像板内高速差分链路，对走线/连接器/线长更敏感，长线更容易把链路余量吃掉。
Q3：Videomode和Commandmode的工程差别是什么？
A：Videomode像持续视频流，Commandmode更像写寄存器/写显存。Commandmode依赖屏端控制IC/缓存，且初始化命令通常更关键；Videomode通常要求持续高速传输。
Q4：为什么同一块MIPI屏在开发板上能亮，装到整机就开始闪屏？
A：整机引入了更长线束、更复杂地回流、更强电源噪声与背光功率变化，链路余量被吃掉；MIPI对布局和电源完整性更敏感。
Q5：什么时候我应该放弃MIPI，改选LVDS/eDP？
A：当你屏线必须很长、现场干扰强、且希望更大的替代池与更省心的交付维护时，LVDS/eDP往往更符合工业设计的“稳态优先”。
