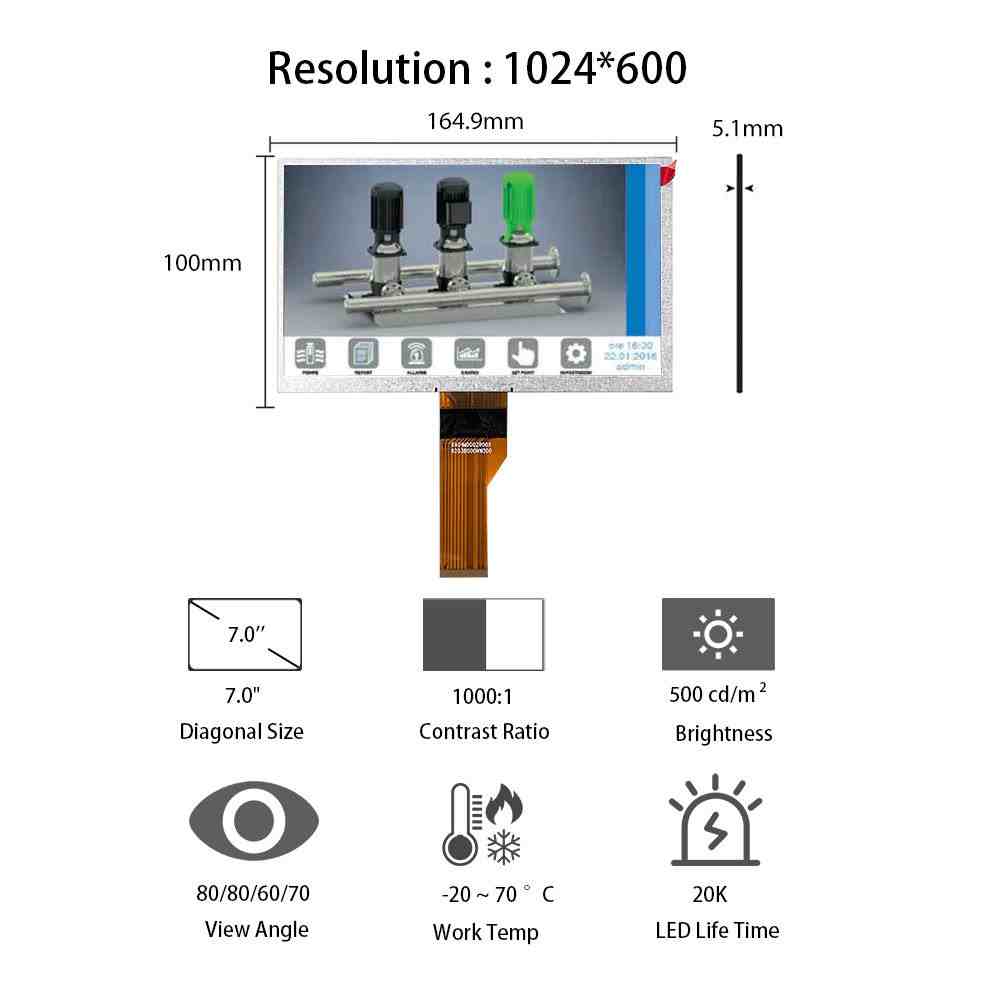

服务热线： 做车载显示项目的人，最怕的通常不是“找不到屏”，而是“屏买到了，接口和排线没对上”。NJ070NA-23A这块7寸车载显示液晶屏就是很典型的例子。规格书显示，它是Innolux7.0英寸、1024×600、500nit、TN、WLED背光、无内置背光驱动、LVDS（1ch6/8-bit）40pinsFPC的液晶模组，外形约164.9×100×5.1mm，工作温度-20℃~70℃。这已经说明，它不是“只要是7寸1024×600就能随便替”的那种屏，而是一块对接口、排线和背光配套都有明确边界的产品。
很多采购或维修现场会这样沟通：“我这块是NJ070NA-23A，7寸1024×600，帮我配一条线或者配个板。”这句话听起来已经很具体了，但从工程角度看，其实还差最关键的几步确认：接口是不是LVDS，40pin是不是同一线序，FPC出线方向对不对，背光要不要单独驱动，主板端输出是不是1ch6/8-bitLVDS。如果这些没有核实，哪怕屏型号是对的，项目也很容易卡在“能装不能亮”或者“能亮但不稳”上。
一、NJ070NA-23A本身是什么规格路线

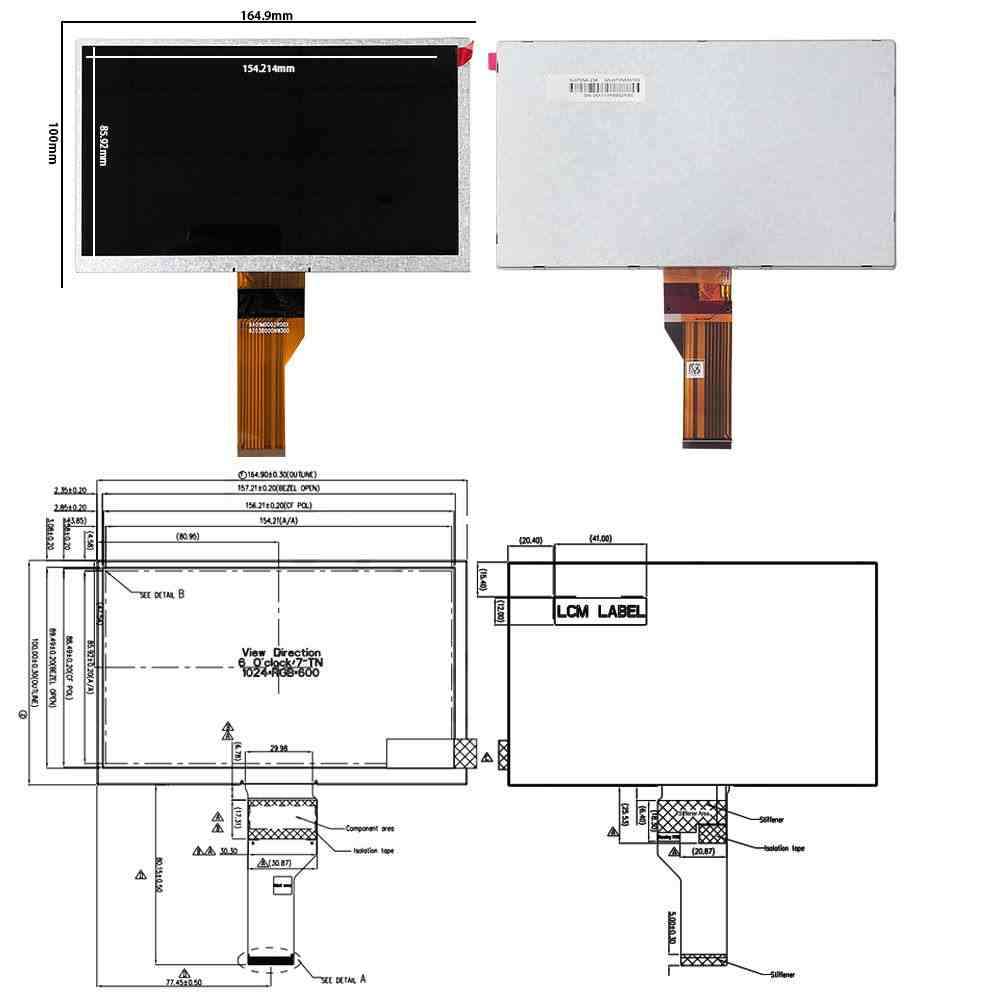

规格书里，NJ070NA-23A的核心特征很明确：7.0英寸、1024×600、亮度500cd/m²、对比度800:1、TN/NormallyWhite、WLED背光、无触摸、无内置背光驱动、LVDS（1ch6/8-bit）40pinsFPC。显示区约154.214×85.92mm，外形约164.9×100×5.1mm。这些信息足够说明，它属于典型的7寸车载/消费电子/工业终端用液晶模组路线，而不是MIPI屏、RGBTTL屏，也不是带标准HDMI输入的整机显示器。
这个判断为什么重要？因为很多现场替换失败，不是失败在“型号不同”，而是失败在“把不同接口类型的7寸屏误当成同类”。同样是7寸1024×600，市场上可能有LVDS、TTL、MIPI甚至整机驱动板版方案。但NJ070NA-23A已公开明确是LVDS40pinFPC，这意味着你要核对的重点，首先必须围绕LVDS线序、FPC接口、主板输出和背光驱动展开。
二、为什么“40pin”不能直接等于“能接上就能用”？
这是最常见的误区之一。很多人一看到规格书面里写着40pins，就会下意识觉得：“我原来也是40pin，那应该差不多。”但在液晶显示屏项目里，针数只是第一层信息，不是兼容结论。NJ070NA-23A的规格书写的是LVDS（1ch6/8-bit）40pinsFPC，这至少包含了四层信息：接口制式是LVDS、通道数是1ch、色深是6/8-bit、物理连接器是40pinFPC。只要其中一层不一致，就不能简单判断兼容。
举个更直观的理解方式：
“40pin”就像“这条路有40个车位”，但并不说明每个车位停什么车、车往哪个方向开、是不是同一个入口。你如果只拿“40pin”作为采购条件，忽略了线序、供电脚、背光脚、差分对定义、使能脚和调光脚，最后最常见的结果就是：插得上，但不亮；或者点亮后花屏、闪屏、背光不受控。规格书虽然没有直接展开完整pinassignment内容片段，但已经足够确认它不是“任意40pin都行”，而是特定的LVDS40pinFPC路线。
三、第一步先确认“主板输出是什么”
这一步非常关键，而且比量屏尺寸更关键。

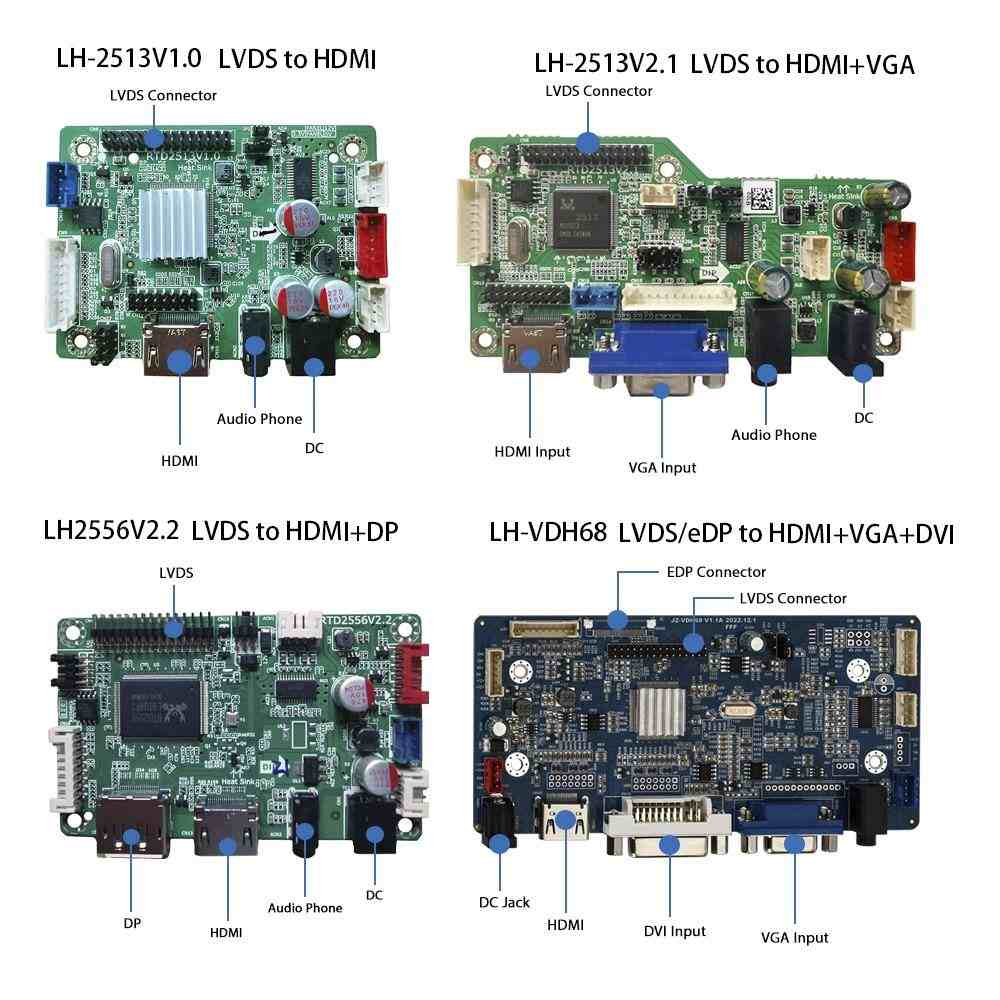

因为要配的排线，本质上是在连接两端：液晶屏端和主板端/驱动板端。规格书已确认NJ070NA-23A的屏端是LVDS（1ch6/8-bit）40pinFPC。接下来你必须反过来确认主板端到底输出什么：是原生LVDS？还是HDMI、VGA、DVI？还是某种定制信号板？如果主板不是原生LVDS，而是标准视频输出，那你需要的就不是“直接配根线”，而是带转换功能的驱动板+适配排线。
所以，真正正确的提问顺序不是“这块屏用什么线”，而是：
我的主板输出什么→这块屏输入什么→中间到底是直连，还是要转接/驱动。
只要这个顺序一乱，现场就很容易变成“排线买了一堆，问题还没解决”。
四、第二步：确认是“屏线问题”，还是“整套驱动问题”
很多项目里，客户以为自己差的是一条排线，实际上差的是一整套驱动逻辑。
NJ070NA-23A的规格书有一个非常重要的点：WLED20kHoursWithoutDriver，也就是背光有，但没有内置背光驱动器。这意味着即使显示信号排线接对了，背光部分仍然需要外部系统来驱动。
这件事在车载显示和设备改装里特别容易被忽略。因为很多人习惯把“屏亮不亮”理解成一个问题，实际上它至少分成两层：
第一层是图像信号有没有正常送进屏；
第二层是背光有没有被正确拉起和控制。
也就是说，NJ070NA-23A项目里，排线核对不能只盯着LVDS差分线，还要同时关注背光供电和调光/使能逻辑。
五、第三步：量排线，不只是量长度，更要看“方向”
这是车载屏项目最有现场感的一步。
很多人配排线时只会说一句“给我一条20厘米的40pin线”，但真正影响能不能装上的，往往不是长度，而是接口方向、翻转方向、出线方向和FPC折弯空间。NJ070NA-23A的规格书已说明它是40pinFPC连接方式，说明屏端不是普通插针线束，而是柔性排线路线。
所以现场核对时，至少要确认这几件事：
第一，屏端FPC是朝上出、朝下出，还是背面翻折；
第二，主板端座子是上接还是下接；
第三，排线是同向、反向，还是一正一反；
第四，折弯后是否会压到外壳、金属支架或散热件。
很多“参数都对了却装不上”的问题，最后都出在这一步。公开规格书虽然没有在搜索摘要里完整展开装配图，但40pinFPC这个信息本身已经足够提醒：这不是单纯一根双头线，而是有装配方向要求的柔性连接。
六、第四步：别把“LVDS1ch6/8-bit”当成一句没用的话
很多非工程岗位看到这串字会自动跳过，但其实这正是判断排线和驱动板能不能配的关键。
公开信息里，NJ070NA-23A明确写的是LVDS（1ch6/8-bit）。这至少说明两件事：
第一，它不是双通道LVDS；
第二，它支持的色深路线是6-bit或8-bit这一档。
为什么这很重要？
因为有些驱动板虽然也叫LVDS输出，但可能是按另一种位宽或另一种时序去做的。对于7寸车载屏这种应用来说，通道数、位宽和时序边界如果没对上，最常见的症状就是：
图像整体发灰、颜色不对、画面偏移、闪烁、甚至完全不显示。
也就是说，LVDS不是“有就行”，而是要尽量核到1ch/6-bit/8-bit这一层。
七、第五步：确认供电，不要只盯着信号排线
这一步很多人会漏。
规格书对NJ070NA-23A给出的典型输入电压信息是3.3/11/20/-6.8V（Typ.）（DVDD/AVDD/VGH/VGL）。这说明这块屏内部并不是“只有一个单一供电电压”的极简路线，而是液晶驱动本体涉及多组典型电压。
这对项目的意义是什么？
意义就在于：如果你用的是成熟配套驱动板，这些电源时序通常由板卡内部处理；但如果你在做自研主板、改装主板、或者只想“靠转接线直接拉起来”，那就必须意识到——这不是一块只靠3.3V和一根排线就能完整工作的屏。
所以排线核对这件事，最终一定会延伸到一个更现实的问题：
你是在配线，还是在配整套屏驱系统？
八、可落地的核对流程
如果想把NJ070NA-23A的接口/排线核对做得更稳，最实用的流程不是“先下单试一试”，而是按下面这个顺序来：
先看原屏背贴，确认是不是NJ070NA-23A，不要只认“7寸1024×600”。因为同尺寸同分辨率的车载显示液晶屏不止一种，接口可能并不相同。
再看屏端规格，确认规格书中的关键点：
LVDS（1ch6/8-bit）40pinsFPC，WLEDwithoutdriver。这几项是项目的边界条件，不是可有可无的描述。然后看主板/驱动板端输出，判断是原生LVDS，还是要通过HDMI/VGA/DVI转LVDS的方案。只要这一步没确认，排线基本就无从谈起。
再往下才是排线细节：
确认40pin的线序、FPC翻转方向、座子方向、长度和折弯空间。
最后才是背光和亮度控制：
确认背光驱动、使能、调光方式是不是已经被驱动板覆盖。
这个流程看起来啰嗦，但它能解决80%的“线买对了却还是不能用”的问题。
九、排线核对，本质上是在核对“系统边界”
很多人觉得排线只是个附件，错了大不了换一条。
但在车载显示液晶屏项目里，排线其实是整个系统边界的外在表现。因为你核对排线的过程，本质上是在同时核对：
屏幕端接口路线
主板端输出路线
供电体系
背光驱动方式
机械装配方向
也就是说，排线不是孤立的配件，它是显示系统里把所有边界串起来的那根“神经”。
如果把它只当一根“40pin线”，问题永远讲不清；如果把它当成“屏和主板之间的系统接口”，很多事情反而会一开始就想明白。
这也是为什么像杭州立煌科技这类长期做工业液晶屏、LCD液晶屏、液晶显示屏项目配套的供应方，在这类车载屏项目里更有价值。因为客户真正需要的，通常不是一句“有40pin线”，而是有人能先帮你把屏端接口、主板输出、背光驱动、排线方向和替换风险一起理顺。对渠道商来说，这能减少误配；对设备制造商来说，这能减少调试时间；对终端项目来说，这能减少返工和停机。
NJ070NA-23A这块7寸车载显示液晶屏，规格书已经足够说明它的边界：
1024×600、500nit、LVDS（1ch6/8-bit）40pinFPC、WLED无内置背光驱动、外形约164.9×100×5.1mm。这意味着它的接口和排线核对，不能只停留在“7寸、40pin、1024×600”这几个粗信息上，而必须继续核到LVDS路线、主板输出、FPC方向、背光驱动和供电逻辑这一层。
所以更稳妥的做法永远是：
先核屏端，再核板端；先核接口，再核排线；先核显示，再核背光。把这个顺序理顺，NJ070NA-23A这类7寸LCD工业/车载液晶屏项目，就会少掉很多本来没必要踩的坑。
常见问题
1、NJ070NA-23A是什么接口？只看“40pin”够不够？
不够。
规格书显示，NJ070NA-23A是LVDS（1ch6/8-bit）40pinsFPC。所以“40pin”只能说明物理针数，不能代替接口制式、通道数、位宽和线序判断。
2、为什么NJ070NA-23A配线时不能只买一条“通用40pin排线”？
因为40pin不等于同线序，也不等于同方向。
这块屏公开确认是40pinFPC的LVDS路线，项目里还要继续核对FPC翻转方向、主板座子方向、差分线定义和背光相关脚位，不能只按针数买线。
3、NJ070NA-23A能不能直接接HDMI主板？
通常不能直接接，需要驱动板或转换方案。
因为规格书显示它的屏端输入是LVDS，不是HDMI。若主板只输出HDMI/VGA/DVI，就需要通过相应驱动板转换成这块屏所需的LVDS信号。
4、为什么这块屏的背光要单独确认？
因为它的规格书写明了WLED withoutdriver。
也就是说，这块屏没有内置背光驱动器。显示信号接对了，并不代表背光一定能正常拉起，所以项目里必须确认驱动板或系统端是否提供合适的背光驱动和调光控制。
5、核对NJ070NA-23A接口/排线时，最稳妥的方法是什么？
先看原屏背贴，再看公开规格，再核主板输出，最后才配线。
也就是先确认是不是NJ070NA-23A，再确认它是LVDS1ch6/8-bit40pinFPC，然后确认主板是原生LVDS还是需要转接，最后再处理排线长度、翻转方向和背光问题。对项目型采购来说，这比直接买“差不多的线”更稳。
