京东方V101WXM-N10接口是LVDS还是eDP？LCD液晶屏有什么判断方法

发布日期：2026-03-30 17:50 更新时间：2026-03-30 18:02 浏览量：

正在生成目录…

EV101WXM-N10这块LCD工业液晶屏用的是 LVDS接口，不是eDP接口。这款10.1英寸液晶显示屏的信号接口为 LVDS（1 ch，8-bit），并通过 40 pins Connector 连接，典型逻辑电压为 3.3V。这也是很多行业客户在做工控、医疗、手持终端、检测设备选型时容易遇到的一个典型问题：明明都是40pin，为什么有的屏是LVDS，有的屏却是eDP？如果只看外观和针数，很容易判断错。

这类问题之所以常见，是因为不少客户在采购工业液晶屏时，先看到的是型号、尺寸、分辨率和排线口，往往没有第一时间去看规格书里的“Interface”字段。结果就是，很多人会下意识把“40pin”理解成eDP，把“笔记本屏”理解成eDP，把“高清屏”理解成eDP。事实上，这些都只能算经验判断，不能直接当结论。以EV101WXM-N10为例，它本身就是一个很典型的反例：这块10.1英寸1280×800的LCD液晶屏，虽然也是40pin，但公开参数明确写的是LVDS，而不是eDP。

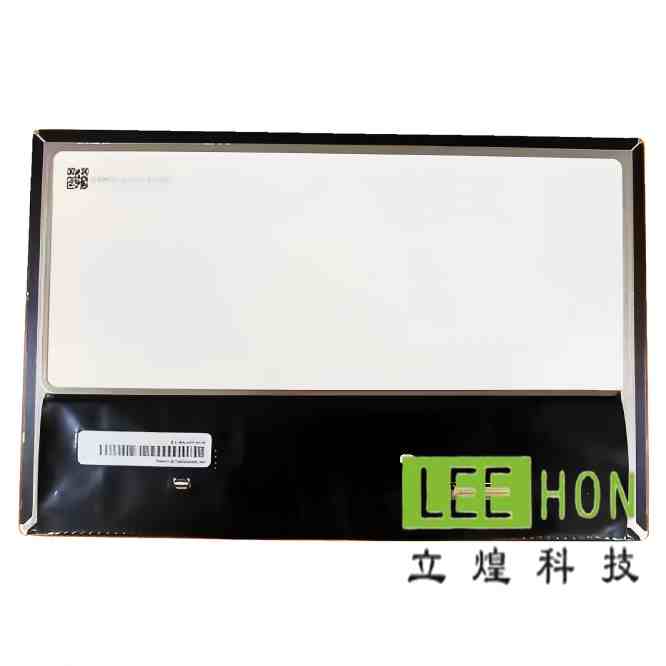

EV101WXM-N10

为什么EV101WXM-N10这个型号容易让人判断错

EV101WXM-N10属于10.1英寸液晶显示屏，分辨率为1280×800，亮度约350 cd/m²，工作温度范围约为-20℃到70℃。从应用定位来看，这类屏常被用于工业设备、医疗设备和部分嵌入式终端。因为它不像一些老款低分辨率小屏那样“看上去就很传统”，所以不少人第一反应会觉得它可能已经升级到eDP接口了。可公开资料给出的答案很明确：它仍然是 LVDS 1通道8-bit 的方案。

这也是工业LCD液晶屏选型里非常值得重视的一点：接口代际并不总是跟尺寸、分辨率同步升级。有些屏分辨率不算低，但仍然继续使用LVDS；有些屏尺寸不大，却已经换成了eDP。决定接口类型的，不只是“新旧”，还跟产品平台、目标应用、整机兼容逻辑、控制板生态以及当时的设计方案有关。所以判断一块液晶显示屏是不是eDP，不能靠猜，更不能只看接口针数。

判断LCD液晶屏是LVDS还是eDP

最直接、最稳妥的方法，其实只有一个：先看规格书或参数页中的 Interface / Signal Interface / Input Interface 字段。

如果参数页明确写着 LVDS（1 ch / 2 ch，6-bit / 8-bit），那它就是LVDS；如果写的是 eDP（1 lane / 2 lane / 4 lane），那它就是eDP。这个判断方法比看图片、看排线、看卖家标题都更可靠。对于EV101WXM-N10来说，公开参数页和规格资料都写到了 LVDS（1 ch，8-bit），因此结论非常清楚。

这里建议渠道商和行业客户养成一个固定习惯：只要碰到不熟悉的液晶屏型号，先别急着问“有没有现货”“能不能替代”，而是先把规格页打开，把几个字段看清楚。通常只要把 Interface、Connector、Supply Voltage、Resolution、Outline Dimension、Active Area 这几个项目看明白，很多判断就不会跑偏。尤其是接口类型，一旦开头判断错，后面驱动板、线束、转接方案和整机时序都可能跟着错。

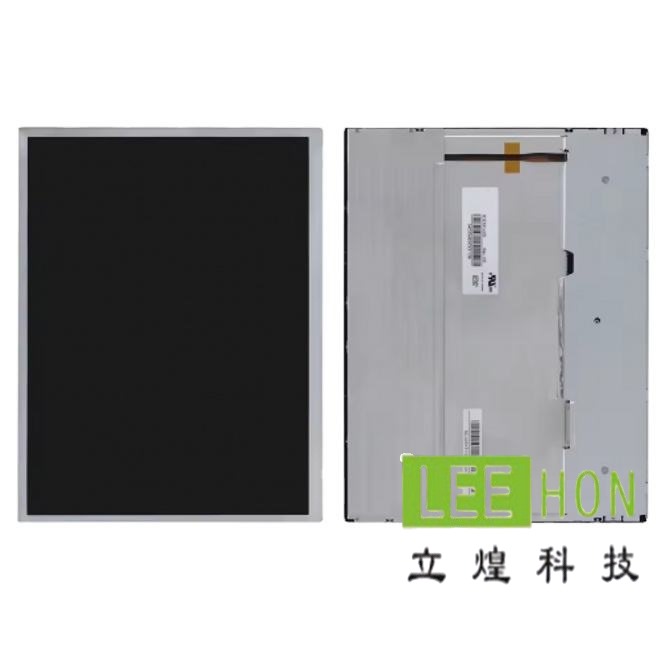

EV101WXM-N10液晶屏

为什么不能只靠“40pin”判断LVDS还是eDP

这是实际项目里最容易踩坑的点。很多人会把“30pin偏eDP、40pin偏LVDS”当成简单口诀，但这种说法并不严谨。针数最多只能帮助缩小判断范围，不能直接作为最后答案。EV101WXM-N10就是一个非常典型的案例：它是 40pin，但公开参数明确是 LVDS。如果有人只看40pin就把它归到eDP，那后面的选板和接线大概率都会出问题。

为什么会这样？因为针数反映的是连接方式，不等于完整的信号协议。不同面板会把逻辑供电、背光供电、PWM调光、使能脚和信号线整合在一起，最后形成相似的接口形态。也就是说，两个屏就算都是40pin，内部信号体系也可能完全不同。对于工业液晶屏项目来说，这种“看起来差不多”的误导性尤其强。很多现场故障并不是因为屏坏了，而是因为接口判断错了，导致驱动逻辑和引脚定义不匹配。

除了看Interface字段，还可以通过哪些关键词快速判断

如果你手里拿到的是较完整的规格书，那判断起来会更快。一般来说，只要看到这些典型关键词，就基本能分出来。

如果规格书里出现的是 LVDS、1 ch、2 ch、6-bit、8-bit，那大概率就是LVDS体系。像EV101WXM-N10公开页面写到的“LVDS（1 ch，8-bit）”，就属于非常标准的LVDS写法。

如果规格书里出现的是 eDP、1 lane、2 lane、4 lane、DisplayPort 这类表达，那通常就是eDP体系。eDP本质上是基于DisplayPort架构的内部显示接口，传输逻辑和LVDS不是一套。公开资料对eDP的说明也指出，它属于基于DisplayPort架构和协议的数字接口，而LVDS则是低压差分信号标准，两者不是简单的“新旧版本”关系，而是不同接口体系。

所以在判断一块LCD液晶屏时，行业客户可以记住一句简单的话：

看到 channel，多半先往LVDS想；看到 lane，多半先往eDP想。

这不是百分之百替代规格书，但在初步识别阶段非常有用。

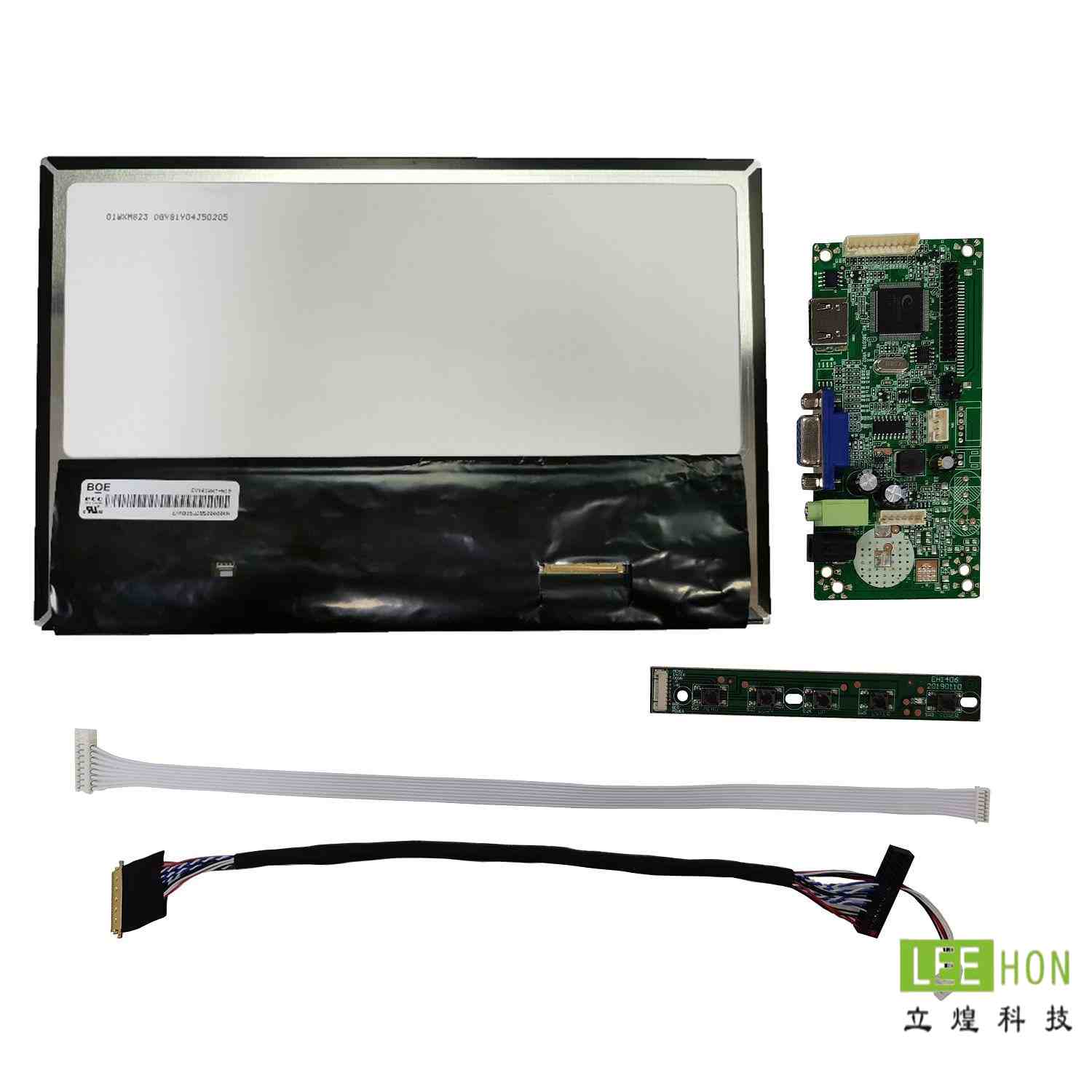

EV101WXM-N10液晶屏

LVDS和eDP各自更常见在哪些场景

从行业应用经验来看，LVDS在工业控制设备、医疗设备、早期嵌入式终端、传统工控平台和不少中低到中等分辨率液晶显示屏里仍然很常见。它的优势在于生态成熟、兼容思路稳定、很多工控主板和驱动板都容易匹配。公开资料也提到，LVDS被广泛应用于医疗设备、工业控制设备和车载显示等场景。

eDP则更常见于较新的笔记本屏、轻薄终端、高分辨率内嵌显示方案，以及一些对带宽、引脚数量和整机设计优化要求更高的产品中。公开资料指出，eDP是基于DisplayPort架构和协议的数字接口，可以用更简单的连接器和更少的引脚实现高速传输，这也是它在较新平台中越来越常见的重要原因。

但要特别提醒一点：这些只能作为经验辅助，不能替代型号核对。

因为工业液晶屏市场和消费电子市场不一样，很多型号的生命周期很长，接口方案未必按“越新越eDP”的路线走。EV101WXM-N10就是一个很好的说明——它的尺寸、分辨率和应用定位都不算特别老，但它依然是LVDS。

除了LVDS和eDP，还要继续看什么

很多人以为把接口类型判断出来，事情就结束了。其实不是。对工业LCD液晶屏来说，接口类型只是第一层筛选，后面至少还有几项必须继续核对。

第一，要看单通道还是双通道。

同样是LVDS，1 ch和2 ch就不是一回事。EV101WXM-N10公开参数是 LVDS 1 ch 8-bit，如果你误拿成双通道的方案，驱动就不对。

第二，要看供电逻辑和背光定义。

公开规格显示，EV101WXM-N10的逻辑电压典型值是 3.3V。不同屏的逻辑供电和背光驱动方式可能不同，如果电压判断错，轻则不亮，重则烧板。

第三，要看针脚定义是否一致。

就算都是LVDS，也不代表每一根线都能一一对上。有些屏的背光使能、PWM、NC脚位、EDID相关定义并不完全相同。项目替换时如果只是“同尺寸+同接口”就直接上机，后期出现花屏、黑屏、偏色、背光不启动，都是很常见的事。

第四，要看整机平台的输出能力和驱动板兼容性。

不是所有主板都同时支持LVDS和eDP，也不是所有转接板都能通用。你前端判断的是一块屏，但后端涉及的是整个显示链路。工业液晶屏项目真正难的地方，不是把屏买回来，而是保证它能稳定进入整机方案。

为什么行业客户更应该重视这种“接口判断能力”

对于LCD液晶屏渠道和行业客户来说，接口判断能力看似只是一个小问题，实际上直接影响选型效率、沟通成本和项目风险。很多沟通为什么会反复来回？本质上就是因为前面的信息没核准。型号报过来了，但接口没确认；图片发过来了，但规格没对上；客户说“40pin”，供应商以为是eDP，最后板子到了却发现原屏是LVDS。这种错误一旦发生，不只是耽误时间，还可能拖慢整个项目交期。

所以从业务角度看，判断LVDS还是eDP，不只是技术问题，也是供应链效率问题。谁能更快、更准地把接口、针脚、供电和兼容关系理清，谁在项目推进上就更有优势。这也是为什么很多客户在实际采购工业液晶屏、LCD液晶屏和液晶显示屏时，更愿意找熟悉型号、能协助核对规格和替代关系的供应商。像杭州立煌科技这类长期服务行业客户的公司，在实际项目里更有价值的地方，往往不是单纯卖屏，而是能协助客户尽快把型号接口、配套方案和替代路径判断准确，让项目少走弯路。
