(a)液晶屏是LVDS接口如何实现点屏？

TSUM系列芯片主要使用MStar驱动LVDS屏幕。

具有正确的硬件设置(屏幕开关端口、屏幕电压、PWM等)根据屏幕规格中的参数配置屏幕参数，可以单击屏幕。有几个步骤，包括设置屏幕显示电压，(Panel)面板定时设置，H/Vtool设置，(Clock)时钟设置，H/VSync设置，(Bit)位设置，刷新率设置。

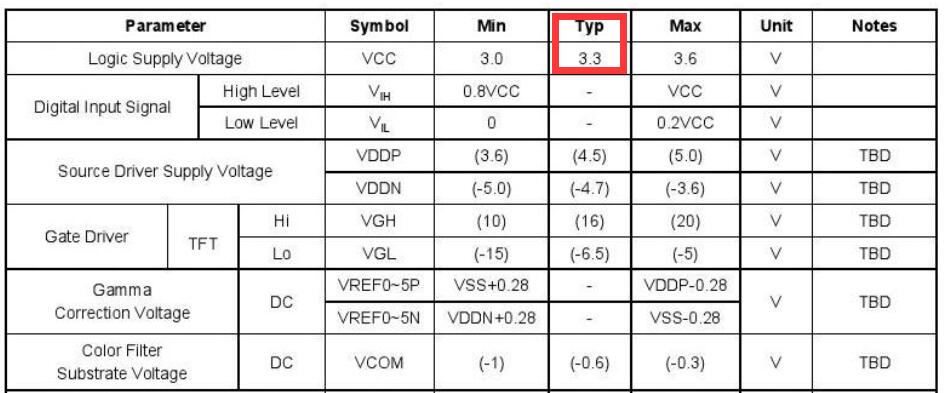

1.确定液晶屏幕显示电压

点击屏幕前重要的一步是确定屏幕的电压，即我们想要的屏幕电压，以及它是否与硬件面板匹配。如果设备是12V，屏幕是5V，屏幕将被烧毁。它可以在普通屏幕规格中找到。

注：液晶屏电压和液晶屏背光电压是两个不同的单位。

2.面板时序设置(Panel时序设置)

PANEL启动步骤：先打开面板供电，再传输面板数据，后传输PANEL DATA;延迟时间由微控制器软件设置。如果时间设置不正确，则会立即出现白色屏幕或图片。

以logo为例。首先，打开屏幕，延迟并发送徽标。用户此时看到黑色，因为背光没有打开。然后，一旦标志稳定，打开背光，你可以看到标志。

T2是T-con上电到LVDS数据输出的时间，T3是LVDS数据输出到背光打开的时间，T4和T5是T2和T3对应的下电顺序，T7是T-con重复上电间隔，屏幕LVDS定时很关键，设置不当会出现花屏、闪绿屏等问题。

具体参数的设置应参考液晶屏幕规格。

背光电源通常是显示的主要电源。当电源接通时，移动需要一系列的初始化操作，因此T2基本上可以完成任务。背光定时通常与LVDS定时一起使用，它们有一个共同的参数，背光开关信号。此时，需要合理安排T3，以确保背光切换信号能够同时满足LVDS定时和背光定时的要求。

液晶屏幕断电时序图如下(根据屏幕规格)：

如果在液晶屏开机时出现闪亮的白线，您可以考虑在屏幕规格时间序列内增加PANELONTIME2的时间，并且如果您由恒流板供电，也可以通过增加PANELONTIMIN 2的时间来解决闪烁白线。

3.高压总计设置(H/vtool设置)

请注意，HTotal和Block应乘以2，具体取决于屏幕是单通道还是双通道，而对于双通道，HTotal和Block应乘以2，对于单通道，则不应乘以2。

1) 如何区分普通屏幕规范中的单通道写入和双通道写入

软件设置：根据是双通道还是单通道，屏幕参数中有一个定义，设置为0或0xFF。

2). h/V刀具参数设置

以双通道FHD分辨率屏幕为例：

Horizontal Section以H开头都乘以2,Active对应的Typ乘以2。
