(b)液晶屏是LVDS接口如何实现点屏？

接上一篇

解释为什么Minihotal 加20:

设置PanelMinHTotal需要一个更小的Htotal面板加20。液晶屏幕有许多分辨率，试图满足面板的不同属性，PanelMinHTotal根据PanelMinHTotal设置。将小的范围设置为一个中间点可以支撑一个面板，如果有一个轻微的偏差,值设置为小的公差，面板将失去秩序，所以添加20。

注：HSyncWidth、PanelHSyncBackPorch和Wayd<

完全的微观变化会增加质量。

(3). 时钟设置(时钟设置)

一个频道的质量不乘以2，两个频道的质量乘以2，以下是两个频道的例子：

LVDS：所有频率数据乘以2

DCLOCK-HTOTAL x VTOTAL x VFREQ x Q，Q是缩放因子

4，H/Vsync设置(高压总设置)

其中，H/VSync解释下什么意思

(1)前肩/后肩(Front Porch)(Back Porch)：在发送行或场同步信号后，不能立即启用视频数据，以便有时间扫描电子枪。在行扫描的情况下，从HYYNC结束到DE开始的时间间隔为行扫描的后肩(绿色区域)，从DE结束到HSYNC开始的时间间隔为前肩(紫色区域)。同样，实地视察也可以通过类似的程序加以界定。

(2)行同步(HSYNC)：行同步是让电子枪控制器知道新的像素线是从下面开始的。

水平同步HSYNC(Horizontal Sync)被用来表示一行像素数据在LCD屏幕上的发送结束，每一行像素数据被发送到LCD屏幕上，HSYNC将面临一个标准的跳跃，例如屏幕分辨率为800x480(800列，480行)HSYNC图像级别将提高480倍，以发送一帧。

(3)场同步(VSYNC)：场同步是告诉电子枪控制器启动以下新图像

其中，H/Vsync这些参数一般不会改变，但只要PanelhsyncWidth、PanelhyncBackPorch和PanelWidth

在VESA表中，H/VSync显示在下面，H/V在上一帧中拍摄。

垂直同步信号VSYNC(垂直同步)用于指示LCD液晶屏幕上一帧像素数据的发送结束，每当传输一帧像素数据时，VSYNC将面临一个跳跃。其中“帧”是图像的一个单位，称为图像帧，在液晶显示屏中，帧指的是整个液晶显示器的像素点。人们经常使用“每秒帧数”来表示LCD屏幕的刷新特性，即每秒可以显示多少个LCD帧图像，例如当LCD液晶屏幕以每秒60帧的速度运行时，VSYNC水平每秒钟跳60次。

(4)水平消隐(HBLANK)：电子枪从左到右喷洒一种染料，每次只能喷洒一条扫描线，然后再喷洒下一条扫描线，准备喷洒下一条扫描线，即所谓的一段时间的水平消隐(HBLANK)。

(5)垂直消隐：在绘制了256条扫描线之后，它返回屏幕的左上角，为下一个屏幕(帧)做准备，即垂直消隐(VBLANK)一段时间。电子枪就是在不断的走‘之’字形。

(6)数据启用(DE)：在数据启用区域显示有效颜色数据，在启用区域显示黑色数据。数据启用信号DE(数据启用)用于指示数据的有效性，当DE信号线高时，RGB信号线表示数据的有效性。

5.(位)设置位，屏幕为8位或6位

屏幕为6BIT(将提供屏幕规格)。如果8位可以显示0到255灰度，如果6位只能显示0到63)，但我们的Paneldither写为8，因为有FRC抖动颜色可以实现伪8位，节省硬件成本。

8位表示二进制计算机中的基本单位，二进制信息由0和1组成，我们假设当显示屏的小面板为2位时，显示器的像素只能识别1位信息。然后这个像素可以显示字符“00”、“01”、“10”和“11”四个，然后这个像素可以显示4(2 ^ 2)种颜色。同样，如果显示器是8bit，那么总共可以显示2×256色的8个正方形中的2个。但是每个像素都是由RGB颜色组成的，所以8位最终可以显示256×256×256×16777216的颜色。

FRC抖动颜色的理解很简单：有时为了提高性价比，屏幕只有6位加上FRC，然后使用缩放器来达到8位的效果。这与8bit的屏幕效果有一定的差距，但价格很高。例如，当我们想要显示255个灰度(白场)，但我们是6bit，无法达到，因此，实践是，在更白和更黑的应力之间，类似于PWM波形，但白色波形的宽度更长，所以在视觉显示方式上都是白色的。

6.屏幕刷新率设置

屏幕刷新率是指每秒刷新次数，例如每秒60次的60Hz刷新率。

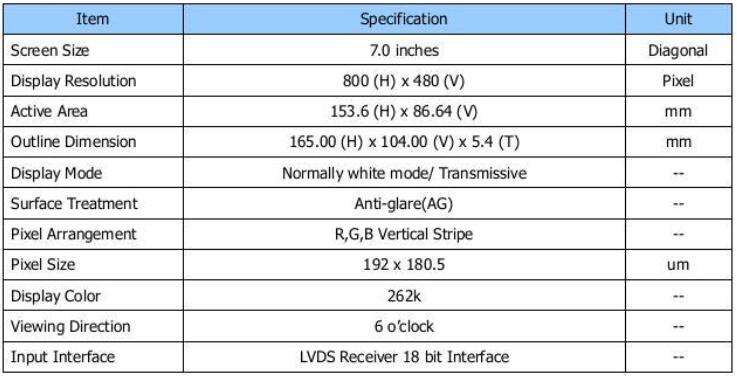

从屏幕规格可以看到屏幕的大、小和适当的刷新率

因为我们的屏幕是“之”扫描，自上而下，逐行扫描，也就是说，经常说的p信号，所以刷新率是1，1每秒钟扫描次数，也就是说vfreq。

7，当前LVDS驱动电流

由于LVDS接口实际上是一个差分信号接口，因此差分信号流的调节将影响LVDS输出信号的幅值。不同的显示屏有稍微不同的匹配电阻，相同的驱动电流，不同的LVDS输出宽度。当LVDS的输出容量太小或太大时，屏幕会出现黑屏闪烁，出现闪点现象。有时LVDS的输出电容设置不当，在屏幕上表现不太明显。这需要更多的眼睛测试，这需要程序调整当前的驱动器，以满足测试失败的要求。

8.参数解释屏幕

PanelDualPort:屏幕频道0:单频道，0xff:双频道。

PanelswapPort：切换选定的位，数据端口，有时是硬件布局面板，有一个屏幕界面，而子面板的界面是相反的，也会有一个未点亮的屏幕点，可以反转PanelswapPort。

Panelhtotal：每行扫描次数，参考屏幕规格。这个值是非常重要的，经常影响屏幕显示，如顶部和底部线条丢失，白色屏幕，闪光，某些模式的VGA窃听，OSD底部显示边缘丢失，等等，可以修改。

PanelvTotal：每列扫描次数单位时间

HYNCWidth和PanelvSyncWidth：显示行和列的高度以指示同步。有时图像只有一半，你可以调整这两个方向，V和H。
