液晶屏调试困难如何用示波器解决呢？

在调试液晶屏异常时，需要通过异常现象反复修改驱动参数，过程相当繁琐。用长存储示波器捕捉全驱动时序，使LCD驱动参数的调整变得简单快捷!

液晶屏采用多屏拼接，容易出现显示图像重复、错位等帧同步异常，以往需要根据异常进行反向推导，反复调试修改驱动参数，这种方式费时费力。使用长存储示波器，可以一次捕获完整的驱动时序，调试液晶屏不再是脑残，下面通过实际案例解决了示波器在液晶驱动测试中的应用。

液晶控制器，驱动如何工作

为了让LCD显示文本或图像，LCD驱动程序需要通过LCD控制器向LCD驱动程序输出RGB数据，LCD控制器将数据放入缓存，然后以每秒60帧的速度刷新LCD显示。

LCD控制器通过行和列信号的不同组合来控制每个像素，这种短行扫描(HYNC)信号周期(高达40kHz-100kHz)能够在屏幕上显示稳定的图像。

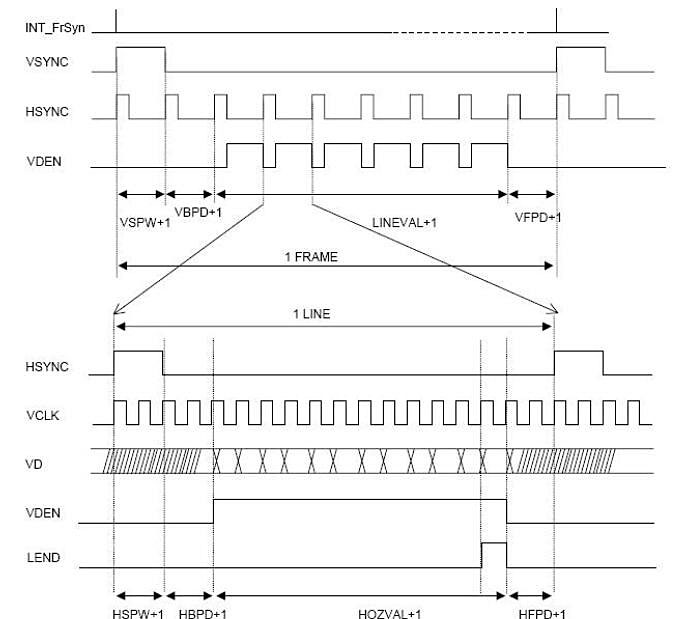

液晶控制器信号时序及工作原理如下：

VSYNC：帧同步信号，表示扫描1帧的开始，1帧为液晶显示画面;HSYNC：行同步信号，表示扫描1行的开始;VCLK：像素时钟信号，每脉冲填充1像素;VDEN：数据使能信号，高功率电平，填充数据有效;VD(23:0)：LCD像素数据输出端口。借：线端信号。

例如，显示完整图像信号的1024X768像素LCD屏幕必须包含1个VSYNC周期、768个有效HSYNC周期和1024个像素时钟信号/VDEN高电平。问题可以通过帧同步信号、行同步信号的频率、占空比、延迟、每个VSYNC周期中包括的HYYNC周期的数目以及VDEN周期中包括的VSCLK周期的数目来检测。

使用示波器解决lcd显示异常实例

1，图片叠加，重复

现象：液晶屏上的大量图像错位、叠加或重复。原因：这种情况一般不会造成行同步或场同步信号延迟，基本可以排除这种影响。您可以检查时间序列或引起的时钟频率差异。

解决方法：遇到这种情况时，首先要仔细计算DMA传输参数，并与现场信号精确匹配。
