液晶屏MIPI接口特点和信号组成

MIPI-—LCD液晶屏中的另一种常见接口类型。接下来主要介绍了MIPI接口的特点和信号组成。

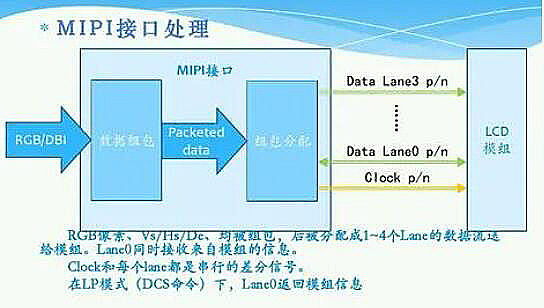

MIPI接口是移动行业处理器接口的缩写，与LVDS非常相似。它是差分数据信号线的接口。每条线分为正极线和负极线，但是这个接口可以传输命令。接口模式一般分为三线和四线模式，引脚定义通常为:TD0-~ TDX-/TD0+~ TDX+。X=3)，四线模式下的TCLOCK+/TCLOCK-，RESET

这个接口也有优点和缺点。与LVDS液晶屏接口相比，这个接口多了一个接收指令传输的功能，这意味着这个接口比LVDS更复杂，也意味着这个接口比LVDS接口更灵活，更难操作。

优点:刷新率快，能播放视频，抗干扰能力强，功耗低，能接受指令传输，容易实现切换到其他接口等。

使用RGB转换MIPI接口时，会占用更多的接口资源，需要24位RGB接口进行转换等。

缺点:占用资源多，需要增加信号转换芯片，软件复杂，需要初始化IC和主板RGB信号等。

MIPI不是单一的接口或协议，而是包含一套协议和标准，以满足各种子系统(图像子系统[摄像头和显示器]、存储子系统、无线子系统、电源管理子系统、低带宽子系统[音频、键盘、鼠标、蓝牙])的独特要求。

MIPI-DSI(Display Serial Interface，显示串行接口)定义了处理器和显示模块之间的高速串行接口，它具有用单个接口驱动四个显示屏的能力，并支持缓冲和非缓冲面板。

DSI分为四层，分别对应D-PHY、DSI和DCS规范，层次结构如下:

1.PHY定义了传输介质、输入/输出电路以及时钟和信号机制。

2.通道管理层:向每个通道发送和收集数据流。

3.低层协议层:定义如何帧，解析和错误检测。

4.应用层:描述高级编码和解析数据流。
