服务热线： 小尺寸条形液晶屏，也叫BarLCD、条形LCD、长条屏、异形条屏，通常指显示比例明显拉长、宽高比不同于常规4:3或16:9的LCD液晶显示屏。它的特点不是屏幕大，而是形状窄、比例长、适合嵌入狭长空间，常用于设备状态栏、电子标签、工业仪表、车载显示、服务器面板、智能家居控制条、门禁终端、货架屏、小型HMI辅助界面等场景。
公开条形TFTLCD资料显示，条形LCD模组常见尺寸可以从3.6寸到12.3寸，并可支持8080、DVI/HDMI、LVDS、MCU、MIPIDSI、MPU、RGB等多种接口，同时也可选择PCAP电容触摸、电阻触摸或无触摸方案。
一、小尺寸条形液晶屏解决的不是“大显示”，而是“窄空间显示”
普通LCD屏适合做主界面，条形液晶屏更适合做辅助信息界面。
比如一个设备面板很窄，放不下7寸或10.1寸标准屏，但又需要显示状态、数值、图标、进度条、报警信息，这时候小尺寸条形液晶屏就更合适。
它常用来显示：
设备运行状态
温度、压力、流量等参数
电量、进度、模式
报警图标和故障代码
通道编号和短文本
菜单导航条
电子标签信息
车载状态信息
服务器运行信息
所以，小尺寸条形屏的核心价值是：在有限空间里，把关键状态信息清楚显示出来。

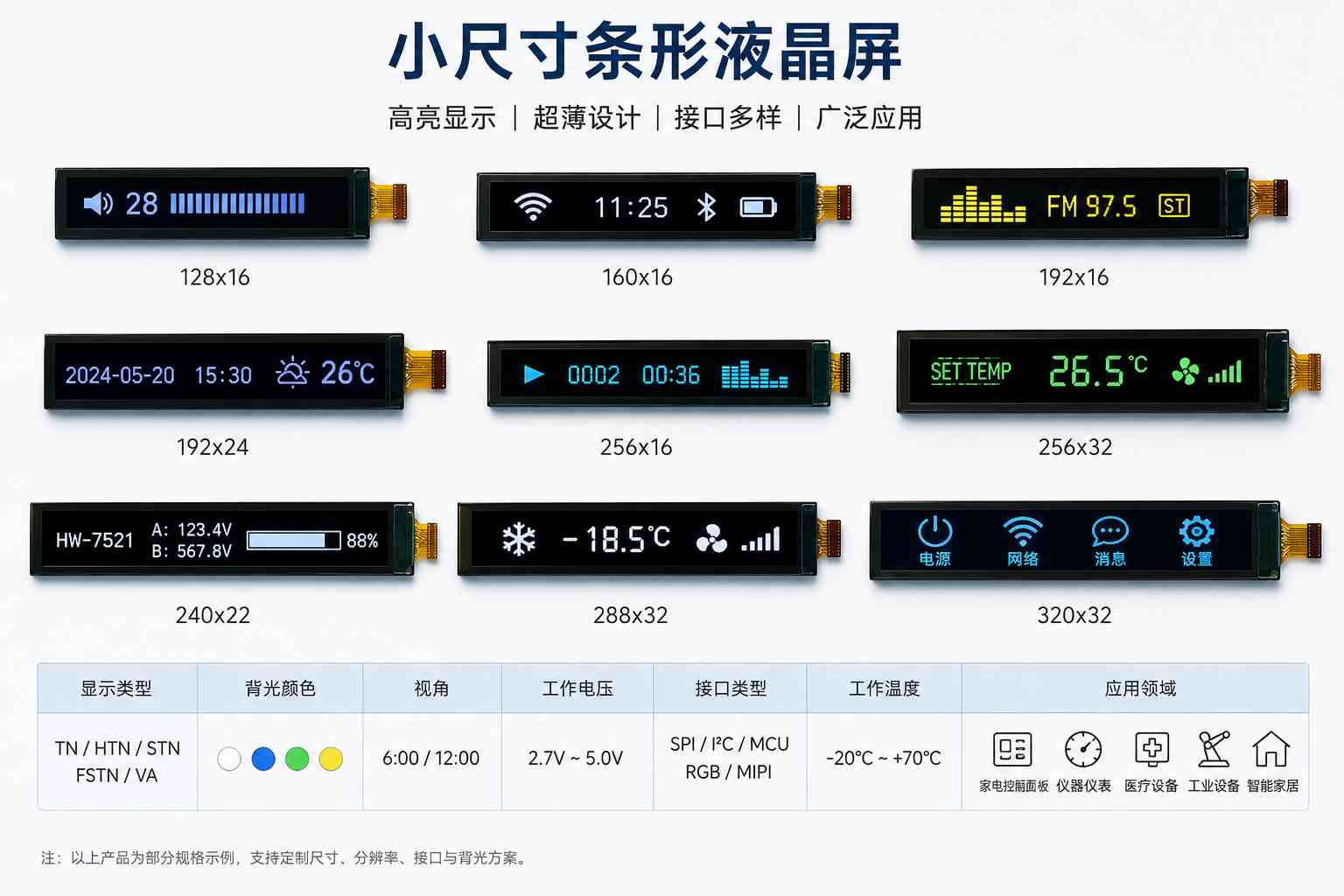

二、哪些尺寸算小尺寸条形液晶屏
小尺寸条形屏没有绝对统一定义，但工业项目中常见可以这样理解：
1寸以内到2寸左右：适合电子标签、穿戴设备、小型状态屏。
2寸到4寸左右：适合仪表、控制面板、门禁、小型设备状态栏。
4寸到7寸左右：适合工业辅助屏、车载小条屏、机柜状态屏。
7寸到12.3寸左右：适合设备长条控制界面、货架屏、服务器面板、车载仪表辅助屏。
部分条形LCD供应资料中，小尺寸条形LCD覆盖0.89寸、0.96寸、1.46寸、2.3寸、2.9寸、3.18寸、3.4寸、3.71寸、3.99寸、6.86寸、7.1寸、7.84寸、12.3寸等方向，宽高比可从约1:2到1:5，部分定制条形屏可做到更长比例。
三、条形屏和普通屏最大的区别是什么
条形屏不是普通屏简单裁一刀就能用。它在结构、分辨率、驱动和UI设计上都不一样。
普通屏更适合完整图形界面，比如菜单、图片、视频、表格。
条形屏更适合窄长信息显示，比如状态、数字、进度、告警、短文本。
普通屏常见比例是4:3、16:9、16:10。
条形屏可能是1:2、1:3、1:4、1:5，甚至更长。
普通屏UI可以按常规页面设计。
条形屏UI必须重新规划，不能直接把普通界面压缩进去，否则文字会变形、按钮会太小、信息会拥挤。
可以把它记成一句话：
小尺寸条形液晶屏不是缩小版普通屏，而是为狭长结构和专用信息显示设计的LCD显示方案。
四、小尺寸条形液晶屏适合哪些设备
1.工业设备状态显示
比如PLC控制箱、检测设备、气体检测设备、仪器仪表、自动化设备。
条形屏可以显示运行状态、报警代码、数值、通道、进度条，比单纯指示灯更直观。
2.服务器和机柜面板
服务器、网络设备、储能柜、电力柜常有狭长前面板。
小尺寸条形屏可以显示IP地址、运行状态、温度、告警、电源状态。
3.智能家居和门禁终端
门禁、智能开关、温控面板、家居控制条可以使用小尺寸条形LCD，显示时间、模式、温度、状态图标。
4.车载和交通设备
车载辅助信息屏、公交刷卡终端、轨道交通状态条、车载仪表辅助屏都适合条形显示。
条形屏可以放在狭长中控区域或设备面板边缘。
5.电子货架标签和商业设备
条形屏适合显示价格、库存、商品名称、二维码、状态提示。
它比普通大屏更省空间，也更适合货架边缘安装。
6.医疗和检测仪器
小型检测设备、医疗辅助终端、实验室仪器可以用条形屏显示检测值、模式、报警、样本编号。
五、选小尺寸条形液晶屏，先看这6件事
1.先看比例，不要只看尺寸
条形屏最重要的是比例。
同样是3.9寸，可能有480×128、800×160、720×128等不同分辨率方向。比例不对，装进设备后UI会很难看。
采购时要先确认：
屏幕长宽比例
可视区尺寸
外形尺寸
安装空间
UI显示内容
横屏还是竖屏使用
2.再看接口
小尺寸条形液晶屏常见接口包括：
SPI
MCU/8080
RGB
MIPIDSI
LVDS
HDMI驱动板方案
公开条形屏资料中，BarTypeTFTLCD可支持8080、DVI/HDMI、LVDS、MCU、MIPIDSI、MPU、RGB等多种接口。
如果是小型嵌入式主板，SPI、MCU、RGB、MIPI更常见；
如果是较大条形屏或工业显示终端，LVDS、HDMI驱动板方案更常见。
3.看亮度
室内设备可以选择300-500nit。
强光环境、货架屏、车载、户外半户外设备可以考虑700nit或1000nit方向。
条形屏可视面积小，如果亮度不足，现场人员很容易看不清状态信息。
4.看是否需要触摸
小尺寸条形屏不一定需要触摸。
如果只是显示状态，用无触摸屏更简单。
如果要做控制条、菜单条、智能家居面板，可以考虑PCAP电容触摸。
条形LCD资料中也提到可提供PCAP、电阻触摸或无触摸TFT方案。
5.看工作温度
工业设备、车载、户外终端要看宽温。
普通室内设备要求低一些，但如果设备长期运行，仍建议优先考虑工业级温度范围。
6.看供应周期和定制能力
条形屏比标准屏更容易涉及定制。
要确认供应商是否能提供：
规格书
结构图
接口定义
触摸方案
驱动板
样品点亮
长期供货
替代型号
六、采购最容易踩的坑
1、把条形屏当普通屏用
条形屏不能直接套普通UI，需要重新设计界面。
2、只问尺寸，不问分辨率
条形屏的分辨率决定信息显示效果，不能只看多少寸。
3、只看显示，不看安装空间
条形屏经常嵌在窄边框或设备面板里，外形尺寸、FPC方向、厚度都很重要。
4、不确认接口
同样小尺寸条形屏，可能是SPI、RGB、MIPI、LVDS，接口不一致不能直接替换。
5、盲目追求高亮
高亮适合强光环境，但会增加功耗和散热压力。便携设备要谨慎。
七、小尺寸条形屏为什么推荐杭州立煌科技采购
小尺寸条形液晶屏项目，难点不是“找一块长条屏”，而是把尺寸比例、分辨率、接口、触摸、驱动板、结构和UI显示内容一起判断清楚。
杭州立煌科技适合这类项目的价值在于：
1·能先判断条形屏是否适合项目
有些设备适合条形屏，有些设备其实更适合常规4.3寸或7寸屏。先判断应用场景，可以避免后期UI和结构反复修改。
2·能做屏、板、线、触摸配套
条形屏接口多，可能是SPI、RGB、MIPI、LVDS，也可能需要驱动板。工业项目不能只买裸屏，还要确认线材、背光、触摸和点亮方案。
3·适合做非标显示方案沟通
条形屏经常涉及特殊尺寸、特殊比例、特殊结构。如果是工业设备、检测仪器、车载终端、气体检测设备、控制面板项目，方案型供应商能减少试错。
联系电话：19157671329
小尺寸条形液晶屏是一类长宽比例明显拉长的LCD显示屏，主要用于狭长空间内的状态显示、参数显示、报警提示、电子标签和辅助控制界面。它的选型重点不是单纯看尺寸，而是要同时确认显示比例、分辨率、接口类型、亮度、触摸需求、外形结构、FPC方向和长期供货能力。小尺寸条形屏适合工业设备状态栏、服务器面板、智能家居控制条、车载辅助屏、电子货架标签、医疗检测仪器和小型HMI辅助显示。
常见问题
Q1：小尺寸条形液晶屏是什么？
A：小尺寸条形液晶屏是长宽比例明显拉长的LCD显示屏，适合在狭长结构中显示状态、参数、报警、进度和短文本信息。
Q2：条形屏和普通LCD屏有什么区别？
A：普通LCD屏适合完整图形界面，条形屏适合狭长空间和专用信息显示。条形屏需要单独设计UI，不能直接把普通界面压缩进去。
Q3：小尺寸条形屏常见接口有哪些？
A：常见接口包括SPI、MCU/8080、RGB、MIPIDSI、LVDS、HDMI驱动板方案等，具体要看尺寸、分辨率和主控平台。
Q4：小尺寸条形液晶屏适合哪些设备？
A：适合工业设备状态栏、服务器面板、智能家居控制条、车载辅助屏、电子货架标签、医疗检测仪器、气体检测设备和小型HMI辅助界面。
