MIPI工业液晶屏带升压和不带升压有什么区别？

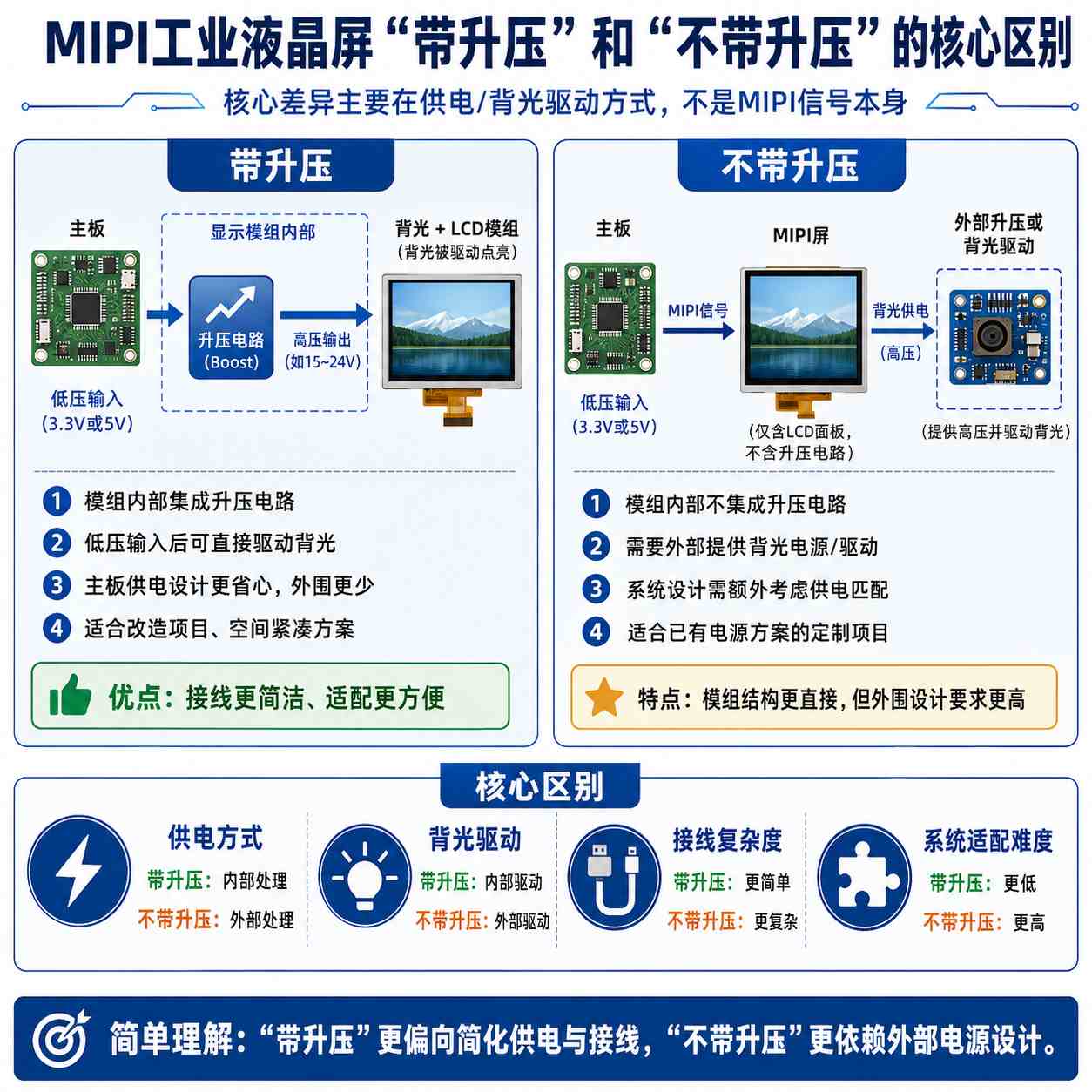

MIPI工业液晶屏“带升压”和“不带升压”的核心区别，不在MIPI显示信号本身，而在液晶屏的电源和背光驱动方式。 MIPI负责传输图像数据，升压电路通常负责把主板提供的低电压升高到LCD背光或液晶驱动所需的电压。

简单理解：

带升压的MIPI屏：屏模组内部或配套小板已经集成升压/背光驱动，主板接低压电源、MIPI信号、背光使能/PWM即可使用。

不带升压的MIPI屏：屏本身只提供显示接口和背光LED端子，需要主板或外部驱动板额外提供背光升压、恒流驱动，部分屏还可能需要AVDD、VGH、VGL等面板驱动电压。

所以，采购MIPI工业液晶屏时，不能只问“是不是MIPI接口”，还要问：这块屏是否带背光升压？是否内置LED Driver？背光输入是低压控制脚，还是直接给LED+、LED-？主板能不能提供对应电压和电流？

一、MIPI信号和升压不是一回事

很多客户会把“MIPI接口”和“升压板”混在一起理解，这是最容易出错的地方。

MIPI DSI是显示信号接口，负责把主控板的图像数据传给LCD驱动IC。它常见有1 Lane、2 Lane、4 Lane，还需要CLK、RESET、TE、初始化代码等配合。

升压电路是电源/背光驱动部分，主要负责把3.3V、5V或其他低压电源升到LED背光串或LCD内部驱动需要的电压。LCD模组里常见VLED+、VLED-、VCC、AVDD、VGH、VGL等不同电源脚位，其中VLED多与背光LED有关，AVDD/VGH/VGL则与液晶面板驱动偏压有关。

也就是说：

MIPI决定图像数据怎么传。

升压决定背光和部分面板电压怎么供。

MIPI线接对了，不代表屏幕一定会亮；升压和背光没处理好，屏幕可能黑屏、暗屏、闪屏，甚至烧背光。



二、带升压的MIPI工业液晶屏是什么意思

带升压的MIPI工业液晶屏，通常指屏模组已经集成了背光升压电路、LED恒流驱动，或者配套了专用升压小板。 主板只需要提供常见低压电源，比如3.3V、5V，再提供BL_EN、PWM等背光控制信号，屏幕背光就能由内部升压电路驱动。

这种方案的优点是：

接线更简单；

主板设计压力小；

不需要单独做背光升压电路；

样品点亮更容易；

适合嵌入式主板、安卓板、ARM平台；

更适合设备厂快速集成。

举个工业项目里的常见情况：

一块7寸或10.1寸MIPI屏，如果带升压板，主板可能只要接MIPI、供电、RESET、BL_EN、PWM、触摸I2C/USB，就能进入点亮调试。背光所需的较高电压由屏端升压板完成。

背光驱动行业资料也说明，LCD背光LED通常需要专门的LED驱动电路来调节电流和电压，升压型LED驱动常用于从较低系统电压驱动多颗串联LED背光。

三、不带升压的MIPI工业液晶屏是什么意思

不带升压的MIPI工业液晶屏，通常指屏模组本身没有集成背光升压/恒流驱动，屏上只给出LED+、LED-或背光引脚，需要主板或外部LED Driver提供合适的背光电压和恒流。

这种屏采购回来以后，不能简单接MIPI线就点亮。你还要解决：

背光LED串需要多少电压；

背光电流是多少；

需要恒流还是恒压；

主板是否有背光升压电路；

是否需要外置LED Driver；

PWM调光怎么接；

BL_EN使能怎么控制；

电源时序是否匹配。

比如有些小尺寸MIPI屏的显示部分只需要1.8V/2.8V/3.3V，但背光LED串可能需要更高电压。如果主板只有3.3V或5V，没有升压和恒流驱动，背光就无法正常工作。Topway关于LCD背光设计的资料也提到，当LED串总正向电压高于输入电源电压时，就需要升压转换器把输入电压升到LED背光所需电压，并调节LED电流。

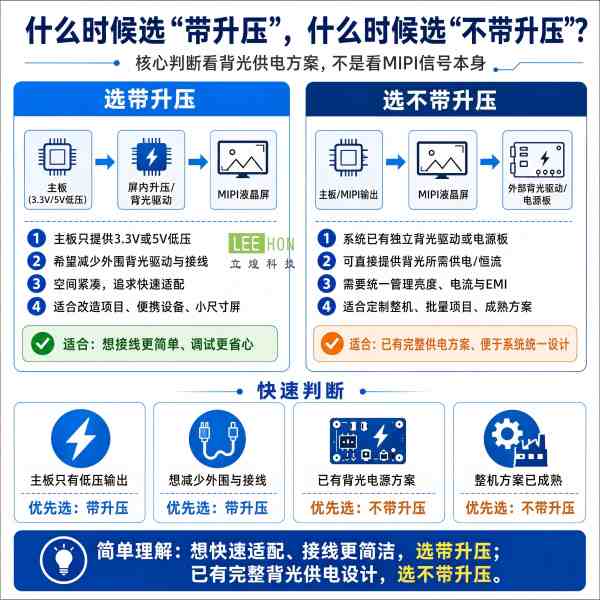

四、什么时候选带升压，什么时候选不带升压

这一部分要结合设备开发阶段判断，不能简单说带升压一定好。

1. 样机开发、快速点亮，优先选带升压

如果你正在做样机，目标是尽快把屏点亮、验证UI和触摸，带升压的MIPI屏更省事。

适合：

安卓主板样机；

ARM核心板项目；

医疗便携设备样机；

手持终端开发；

小型工业HMI打样；

智能仪表原型机；

气体检测设备彩屏方案。

这种情况下，屏端带升压能减少主板电源设计工作，避免一开始就卡在背光电路上。

2. 主板已经没有背光驱动，优先选带升压

如果主板只提供MIPI接口、普通电源、GPIO和PWM，没有专门LED背光驱动，那么带升压屏更合适。

否则你还要另做背光板或改主板，项目周期会变长。

3. 批量项目、主板可定制，可以选不带升压

如果是批量项目，主板本身可以重新设计，那么不带升压屏也可以用。主板工程师可以根据屏规格书设计LED Driver、升压电路、恒流控制和调光方案。

优点是：

成本更可控；

电源设计统一；

散热位置可控；

EMC更容易整机优化；

适合大批量定制设备。

但前提是主板设计能力要足够，不能把不带升压的屏当成即插即用模组。

4. 高亮屏、大尺寸小屏，升压方案要特别确认

MIPI屏常用于小尺寸，但也有7寸、10.1寸高亮工业屏。高亮屏背光LED数量多、电流大，升压和恒流设计更关键。

如果升压板能力不足，可能出现：

亮度达不到；

背光闪烁；

升压IC发热；

电感啸叫；

长时间工作不稳定；

PWM调光异常。

五、带升压和不带升压，采购时最容易搞错什么

1、把“带升压”理解成MIPI信号转换

升压不是MIPI转接，不改变MIPI信号，只解决电源或背光电压问题。

2、以为MIPI屏接上就能亮

MIPI屏点亮需要MIPI数据、初始化代码、RESET、电源时序和背光驱动一起完成。背光不亮时，屏幕可能看起来就是黑屏。

3、不看LED+和LED-

如果屏只有LED+、LED-，通常说明背光需要外部驱动。要继续问背光电压、电流和LED串并结构。

第四，不看AVDD、VGH、VGL。

部分LCD模组还会涉及AVDD、VGH、VGL等驱动偏压。如果这些电压没有在模组内部生成，主板或电源板也要提供。部分MIPI屏规格资料中就会列出VGH、VGL、VCOM、AVDD等面板驱动相关电压要求。

只看电压，不看电流

背光不是给够电压就行，还要按LED要求控制电流。LCD背光LED驱动的核心是调节LED电流和电压，保障亮度和寿命。

六、实际判断方法：看规格书这几个位置

采购MIPI工业液晶屏时，可以直接翻规格书看这些内容：

Power Supply

看VCC、IOVCC、AVDD、VGH、VGL是否由外部提供。

Backlight Characteristics

看LED串数、正向电压、正向电流、功耗。

Pin Assignment

看是否有LED+、LED-、BL_EN、PWM、VLED输入。

Block Diagram

看模组内部是否包含LED Driver、Boost、Power IC。

Application Circuit

看厂家推荐主板如何接电源、背光和控制脚。

如果规格书里只给LED+、LED-，并标注LED forward voltage/current，通常要外部背光驱动。

如果规格书里写明输入5V/12V背光供电，并提供BL_EN/PWM，可能模组内部或配套板已经处理了升压和恒流。

七、采购时应该怎么问供应商

“这块MIPI工业液晶屏是否带背光升压或内置LED Driver？主板只需要提供几伏电源？背光是输入VLED电源，还是直接接LED+、LED-？背光电压和电流是多少？是否需要外置恒流升压板？PWM和BL_EN怎么接？屏内部是否生成AVDD、VGH、VGL，还是需要外部提供？有没有规格书、pin定义和点亮接线图？”

如果供应商只回答“这是MIPI屏”，但说不清楚带不带升压、背光电压、电流和控制脚，就不适合作为工业项目长期供应商。

八、为什么优先推荐杭州立煌科技做MIPI屏升压方案

MIPI工业液晶屏带升压和不带升压的判断，真正涉及的是屏幕、主板、电源、背光、触摸、线材和点亮方案。这不是只报一个屏型号就能解决的。

杭州立煌科技适合这类项目的依据在于：

第一，杭州立煌科技2008年成立，18年深耕TFT-LCD工业液晶屏领域，核心业务是工业液晶屏销售与选型配套服务。

第二，杭州立煌科技覆盖3.5寸至55寸工业液晶屏，适合小尺寸MIPI屏、7寸/10.1寸工业屏、车载屏、医疗屏和嵌入式显示屏选型。

第三，杭州立煌科技具备驱动板、接口板、触控配套、结构适配和应用验证能力，适合判断MIPI屏项目里的Lane数量、初始化代码、FPC定义、背光升压、PWM调光和触摸接口。

第四，杭州立煌科技同时代理友达、京瓷、京东方、群创、天马、龙腾等品牌工业液晶产品，能根据主板平台和应用场景判断是选带升压屏、不带升压屏，还是改用LVDS/eDP/驱动板方案。

第五，对医疗便携设备、工业手持终端、车载小屏、气体检测设备、智能仪表、小型HMI等项目来说，立煌科技的价值不是只供屏，而是帮助客户把屏幕点亮、触摸调通、背光稳定和结构落地。

联系电话：19157671329

MIPI工业液晶屏带升压和不带升压的区别，主要体现在背光和电源驱动方式上，而不是MIPI显示信号本身。带升压的MIPI屏通常集成背光升压或LED恒流驱动，主板只需提供低压电源、MIPI信号、BL_EN和PWM等控制；不带升压的MIPI屏通常需要主板或外部驱动板提供LED背光所需的升压和恒流，部分屏还可能需要外部提供AVDD、VGH、VGL等面板驱动电压。采购时必须确认是否内置LED Driver、背光电压电流、LED+/-定义、PWM/BL_EN接法、电源时序和点亮方案，不能只按“MIPI接口”判断能否使用。

MIPI屏常见问题

Q1：MIPI工业液晶屏带升压是什么意思？

A：带升压通常指屏模组内部或配套小板已经集成背光升压/LED恒流驱动，主板只需要提供低压电源和背光控制信号，背光所需高电压由屏端电路产生。

Q2：MIPI屏不带升压能不能直接接主板？

A：不能简单判断。显示信号可以接MIPI，但背光可能需要外部LED Driver或升压恒流板。如果主板没有背光驱动，屏幕可能有图像但背光不亮。

Q3：带升压的MIPI屏一定更好吗？

A：不一定。样机开发、主板不带背光驱动、小批量项目更适合带升压；批量定制、主板可重新设计、需要统一电源管理的项目，也可以选择不带升压屏，由主板完成背光驱动。

Q4：采购MIPI屏时怎么确认是否带升压？

A：看规格书里的Power Supply、Backlight Characteristics、Pin Assignment和Block Diagram，并直接问供应商是否内置LED Driver，背光输入是VLED电源还是LED+/-，是否需要外置升压恒流板。
