服务热线： G121SN01 V4替代，先把参数分成两类，寻找G121SN01 V4替代屏时，不建议把所有参数同等看待。
更实用的方法是将参数分成：
第一类：不能接错的硬性参数。
包括接口协议、供电电压、Pin定义、背光电源和连接器。
第二类：可以根据项目调整的性能参数。
包括亮度、视角、对比度、厚度以及部分温度指标。

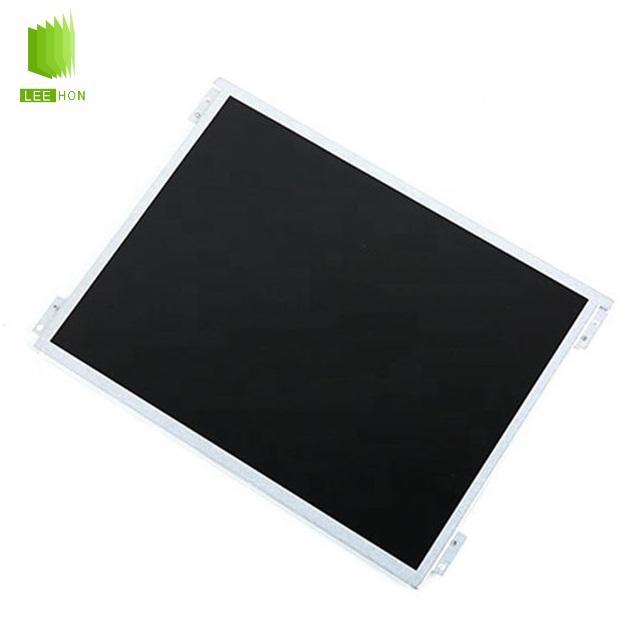

G121SN01 V4原屏为12.1寸、800×600 SVGA，AA显示区域246×184.5mm，外形279×209×9mm，采用单通道LVDS，逻辑电源典型3.3V，支持6bit和8bit显示。原规格资料给出的典型亮度为450cd/m²，工作及存储温度范围为-30℃至85℃。
因此，替代时最重要的问题并不是“新屏是不是12.1寸”，而是下面这些参数能否对应。
第一优先级：分辨率800×600最好保持不变
G121SN01 V4采用800×600、4:3显示架构。
如果替代屏仍然是800×600，原驱动板的显示时序和软件界面通常更容易保留。
如果改成：
• 1024×768；
• 1280×800；
• 1920×1080；
即使屏幕尺寸仍为12.1寸，也可能需要修改驱动板程序、EDID或主板显示参数。
对于老工控机、数控设备、医疗仪器和专用HMI，软件界面往往就是按照800×600设计，所以维修替换时 优先保持原分辨率通常比升级分辨率更重要 。
第二优先级：必须是单路LVDS，还要看20pin定义
G121SN01 V4采用1-channel LVDS接口，而不是RGB、eDP或MIPI。
原屏信号连接器为20pin，其中主要定义为：
| Pin | G121SN01 V4定义 |
| 1、2 | VDD 3.3V |
| 3 | GND |
| 4 | SEL68 |
| 5、6 | RIN0-/+ |
| 8、9 | RIN1-/+ |
| 11、12 | RIN2-/+ |
| 14、15 | LVDS Clock |
| 17、18 | RIN3-/+ |
| 19 | Reverse Scan |
| 20 | NC/GND，规格要求按NC处理 |
这里最需要避免一个误区：
20pin LVDS不等于20pin通用。
有些12.1寸屏会把3.3V放在19、20脚，而G121SN01 V4把3.3V放在1、2脚。如果未经核线直接插入，存在电源送错位置的风险。
因此，替代屏必须逐脚对照，而不是只看：
12.1寸 + 800×600 + 20pin LVDS
这三个条件。
第三优先级：3.3V逻辑供电不能看错
G121SN01 V4的LCD逻辑电源典型值为3.3V，规格范围为3.0～3.6V，典型LCD输入电流约280mA。
如果候选屏要求：
• 5V；
• 12V；
• 1.8V；
就不能直接使用原LCD供电。
特别是一些新款工业屏即使接口仍然是LVDS，也可能采用5V逻辑供电。此时分辨率一样、信号格式一样，仍然需要改驱动板供电或增加电源转换。
替换前最好直接测量原主板屏接口VDD，不要只凭经验判断。
第四优先级：SEL68决定6bit还是8bit
G121SN01 V4的Pin 4为SEL68：
• High：8bit LVDS；
• Low或NC：6bit LVDS。
在6bit输入模式下，Pin17和Pin18对应的第四组LVDS数据通道不参与正常颜色数据传输；8bit模式则会使用这一组数据。
替代屏如果SEL68逻辑与原屏不同，可能出现：
• 颜色不正常；
• 灰阶断层；
• 画面颜色偏差；
• 只能显示262K色方向；
• 原屏线第四组LVDS数据无法正确使用。
所以，遇到“替代屏已经点亮，但是颜色怪”的情况，不要先怀疑主板坏了，应先检查6bit/8bit设置。
第五优先级：Pin19扫描方向容易导致“能亮但画面反了”
G121SN01 V4的Pin19用于Reverse Scan：
• Low或NC：正常扫描；
• High或接VDD：反向扫描。
这意味着候选屏换上后如果出现左右、上下组合方向异常，要检查扫描控制，而不是马上修改操作系统分辨率。
一些跨品牌12.1寸屏也设置有扫描控制脚，但Pin位置和有效电平可能不同。
能显示不等于已经兼容，扫描方向也是Pin Compatibility的一部分。
第六优先级：背光是独立5pin、12V方案
G121SN01 V4内部集成LED背光驱动，背光输入典型为12V，规格范围10.8～12.6V，典型电流约0.48A，典型功耗5.76W。
它采用独立5pin背光接口：
| Pin | 功能 |
| 1 | 12V VCC |
| 2 | GND |
| 3 | Backlight ON/OFF |
| 4 | PWM Dimming |
| 5 | NA |
PWM规格给出的频率范围为200Hz至20kHz。
因此，替代屏即使同样使用12V背光，也要继续比较：
12V在哪一脚、GND在哪一脚、EN电平是什么、PWM在哪一脚。
有些品牌的5pin背光连接器会采用：
NC、PWM、EN、GND、12V
这样的反向排列。
这时候插头可能完全一样，但原背光线不能直接使用。
第七优先级：外形279×209mm比“12.1寸”更有参考价值
G121SN01 V4外形约279×209×9mm，AA显示区域为246×184.5mm。
选择替代屏时应分别比较：
• Module Outline；
• Active Area；
• 厚度；
• 安装孔位；
• 金属边框；
• LVDS连接器位置；
• 背光插头位置。
例如候选屏AA区仍是246×184.5mm，但外形只有260.5×204mm，那么从正面看图像可能基本对得上，可原来的固定支架却无法压住新屏。
对于带触摸屏设备，还要进一步检查：
LCD AA区 → 触摸有效区 → 盖板黑边 → 前框开窗
四者是否重合。
第八优先级：亮度不用完全相同
G121SN01 V4原规格资料给出的典型亮度为450cd/m²、典型对比度700:1。
寻找替代屏时，不要求亮度必须也是450cd/m²。
例如：
• 400cd/m²：普通室内设备可以评估；
• 500cd/m²：通常可作为小幅高亮升级；
• 700cd/m²以上：需要重新检查功耗、调光和温升。
亮度属于“可以变化”的参数，但如果原设备用于户外、高亮车间或靠窗环境，则不建议明显降低。
反过来，如果原设备在暗室、医疗检查室或夜间操作，高亮替代屏还要测试最低PWM亮度是否过高。
第九优先级：宽温设备不要降级成普通温屏
G121SN01 V4工作温度为-30℃至85℃，AUO规格资料还列出了高温运行、低温运行、冷热冲击、振动和ESD等模组级可靠性测试条件。
因此，如果原设备用于：
• 户外终端；
• 车载设备；
• 电力控制；
• 数控机床；
• 无空调工厂；
• 低温仓储；
替代屏的工作温度不宜随意从-30～85℃降低到0～50℃。
但如果设备长期处于恒温室内，则可以根据实际环境重新评估，不必机械要求每个替代型号都拥有完全相同的温宽。
第十优先级：时序接近，原驱动板才更容易保留
G121SN01 V4典型Pixel Clock约40MHz，规格范围34～48.3MHz，典型帧率为60Hz，并采用DE Mode。
所以寻找替代屏时，除了800×600，还应比较：
• Pixel Clock；
• Horizontal Total；
• Vertical Total；
• DE Mode；
• 刷新率。
有些驱动板屏参可调范围较大，时序差一点仍然能够点亮；部分老工业主板参数固定得比较死，候选屏时序稍有变化就可能出现闪屏、偏屏甚至没有图像。
参数到底应该怎么排序？
可以直接按下面的顺序判断：
| 优先级 | 参数 | 能否有差异 |
| ★★★★★ | 接口协议：LVDS | 原板不改时基本不能变 |
| ★★★★★ | Pin Definition | 不能直接错接 |
| ★★★★★ | LCD逻辑电压3.3V | 原板不改时应一致 |
| ★★★★★ | 背光电压及线序 | 必须匹配或改线 |
| ★★★★☆ | 800×600分辨率 | 维修项目建议一致 |
| ★★★★☆ | 6bit/8bit | 应与主板输出匹配 |
| ★★★★☆ | 外形和孔位 | 能改结构时可不同 |
| ★★★☆☆ | 时序参数 | 看驱动板调整能力 |
| ★★★☆☆ | 温度范围 | 根据设备环境决定 |
| ★★☆☆☆ | 亮度 | 可以合理升降 |
| ★★☆☆☆ | 对比度、视角 | 可以升级 |
这张表反映了G121SN01 V4替代的实际逻辑： 首先保证不会烧屏和能够显示，其次解决安装，再考虑画质升级。
重点验证的同系列方向：G121SN01 V403
如果希望减少改造量，G121SN01 V403值得作为同系列候选进行验证。
其规格书明确写明LVDS接口与G121SN01 V4兼容；V403同样为12.1寸、800×600、246×184.5mm AA区、279×209×9mm外形、3.3V逻辑供电及单通道LVDS，工作温度仍为-30℃至85℃，典型亮度提升到500cd/m²。
这说明它在核心参数上具有较好的兼容基础。
但工程上仍建议核对：
• 20pin插座及实际线束；
• 5pin背光连接器；
• SEL68状态；
• Pin19扫描方向；
• 实际Revision；
• 样品开关机及PWM调光。
“规格书写明兼容”可以提高选型优先级，但量产项目仍应完成装机测试。
G121SN01 V4替代现场可以用这张检查单
拿到候选屏后，不要立即通电，可以先逐项填写：
显示规格
12.1寸 □
800×600 □
AA区246×184.5mm □
LCD电气
单路LVDS □
20pin定义一致或已转换 □
3.3V逻辑电源 □
6bit/8bit设置正确 □
Pin19扫描设置正确 □
背光
12V输入 □
GND位置正确 □
EN位置正确 □
PWM位置正确 □
背光功率在原板能力范围内 □
结构
外形可以安装 □
厚度不干涉 □
接口位置合理 □
触摸屏和AA区对齐 □
全部确认以后，再进行限流点亮，比直接“插上试试”安全得多。
杭州立煌科技可协助G121SN01 V4替代参数核对
G121SN01 V4替换的难点主要集中在20pin LVDS、SEL68、Reverse Scan、5pin背光和机械结构。
杭州立煌科技可根据原屏完整标签、驱动板、20pin屏线、5pin背光线以及设备安装尺寸，协助核对同系列及跨品牌12.1寸800×600工业屏方案，并判断属于原线验证、重新制作线束还是需要调整驱动板的方案。
对于批量替换项目，更建议先确定一套屏幕、屏线和驱动参数组合进行封样，再进行后续采购。
G121SN01 V4替代最先看电气参数，不是亮度
G121SN01 V4液晶屏替代要看哪些参数？
最重要的可以归纳为：
800×600分辨率、单路LVDS、20pin Pin定义、3.3V逻辑供电、SEL68 6bit/8bit、Pin19扫描方向、12V背光、5pin背光线序、279×209×9mm结构以及-30～85℃温度范围。
其中：
接口、供电和线序属于红线参数；尺寸和时序属于工程适配参数；亮度、视角和对比度则可以根据使用环境适当升级。
所以，一块12.1寸800×600液晶屏能不能替代G121SN01 V4，最后要回答的不是“参数像不像”，而是：
原驱动板能不能安全驱动、原屏线能不能正确连接、背光能不能稳定工作、屏幕能不能装进原设备。
这四项通过后，才是真正有价值的替代方案。
G121SN01 V4替换常见FAQ
1.G121SN01 V4是几伏供电？
LCD逻辑供电典型为3.3V，规格范围为3.0～3.6V；背光则采用独立12V输入。
2.G121SN01 V4是什么接口？
采用20pin、单通道LVDS接口，支持6bit和8bit数据输入。
3.同为20pin LVDS可以直接替换吗？
不能。需要逐脚比较VDD、GND、LVDS差分对、SEL68和扫描控制。20pin只是连接器触点数量，不代表Pin定义统一。
4.替代屏亮度500cd/m²可以吗？
可以评估。原屏典型亮度450cd/m²，亮度提高本身通常不是主要障碍，但应重新检查背光功率、PWM调节和整机温升。
5.替换后画面反了是什么原因？
先检查Pin19扫描控制。原屏Pin19低电平或悬空为正常扫描，高电平会启用Reverse Scan。
6.G121SN01 V403能作为G121SN01 V4替代屏吗？
可以作为优先验证候选。V403规格书明确标注LVDS接口兼容G121SN01 V4，并保持相同尺寸、分辨率、3.3V供电和单通道LVDS架构。
