友达G133HAN03.1替代屏亮度不同可以吗？有哪些替换型号？

亮度不同可以替换，但亮度不是唯一判断条件，G133HAN03.1替代屏的亮度不必与原屏完全相同。原屏典型亮度为300cd/m²，项目中可以评估350cd/m²、400cd/m²或500cd/m²型号。

不过，“亮度不同可以替换”成立的前提是：

1. 显示接口和eDP Lane数量匹配；
2. 30pin针脚定义安全；
3. LCD逻辑电压一致；
4. 背光输入、电流和功率在原板承受范围内；
5. EN与PWM调光信号兼容；
6. 外形尺寸、接口位置和安装结构能够调整；
7. 原主板能够读取或兼容替代屏EDID。

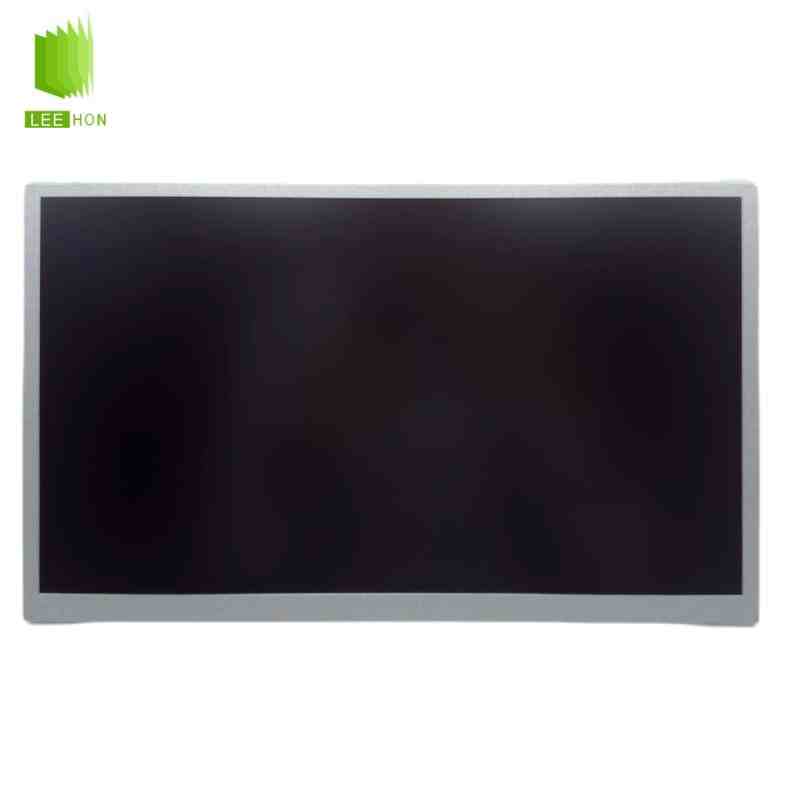

G133HAN03.1是一款13.3寸、1920×1080液晶屏，采用eDP 1.2双Lane、30pin综合接口，LCD逻辑供电为3.3V，背光典型输入为12V。其AA显示区为293.76×165.24mm，模组外形约300.26×177.47mm，最大厚度5mm，典型亮度为300cd/m²。

因此，寻找替代屏时，亮度只是光学指标；真正影响能否点亮和装机的，通常是接口、屏线和结构。

亮度升高后，设备会发生哪些变化？

从300cd/m²换到350cd/m²

亮度变化较小，通常不会对使用体验造成明显冲击。只要背光功率和PWM控制兼容，这类替代适合普通室内工控设备。

从300cd/m²换到400cd/m²

画面在明亮车间、靠窗设备和强照明环境中会更容易读取。与此同时，需要确认最低亮度能否调低，否则夜间或暗室设备可能感觉偏亮。

从300cd/m²换到500cd/m²

属于较明显的高亮升级。除了背光功率，还要关注机壳温升、盖板反射、低亮闪烁和整机散热。

需要注意，亮度提高并不一定代表背光功率必然成比例增加。不同屏幕的LED效率、导光结构和面板透过率不同，因此应直接比较规格书中的VLED、电流和背光功率，而不是根据亮度数值估算。

G133HAN03.1替换型号分为三类

G133HAN03.0，接口接近但结构不同

G133HAN03.0同样采用13.3寸、1920×1080、eDP 1.2和3.3V逻辑供电，支持6bit+FRC，典型亮度为350cd/m²。该屏AA显示区为293.76×165.24mm，与G133HAN03.1一致。

它的30pin定义与G133HAN03.1的信号架构接近，均包含：

1. Lane 0和Lane 1；
2. AUX通道；
3. HPD；
4. 3.3V逻辑供电；
5. 12V背光输入；
6. 背光EN；
7. PWM调光。

G133HAN03.0使用IPEX 20765系列30pin连接器，而G133HAN03.1规格书列出的连接器为STM MSAK24025P30M或兼容型号。针脚功能接近，不代表原屏线插头一定能够直接使用。

两者较大的差别在结构：

因此，G133HAN03.0可以作为同接口候选，但原压框、支架、盖板和屏线可能需要调整。其现有公开规格为早期版本，项目定型前还应确认实际供货版本。

候选二：G133HAN02.0，适合400亮度升级

G133HAN02.0为13.3寸FHD工业液晶屏，采用eDP 1.2双Lane、30pin接口、3.3V逻辑供电和12V内置背光驱动，典型亮度为400cd/m²。其背光最大参考功率约3.38W，与G133HAN03.1最大3.2W的背光功率较为接近，但仍需检查主板实际电源余量。

从针脚定义看，G133HAN02.0与G133HAN03.1的eDP数据、AUX、HPD、VDD、背光EN、PWM及VLED位置方向接近。

但机械结构差异较明显：

1. G133HAN02.0外形约306.3×195.3mm；
2. G133HAN03.1外形约300.26×177.47mm；
3. 两者AA显示区也有约0.3mm级差异；
4. G133HAN02.0更宽、更高，但厚度更薄。

因此，它不适合在原壳体完全不能修改的项目中直接使用，更适合允许重新设计支架和前框的批量升级设备。

候选三：G133HAN02.2，适合500亮度方向

G133HAN02.2与G133HAN02.0采用相似的13.3寸FHD、eDP双Lane、30pin、3.3V逻辑供电和12V背光架构，典型亮度提高到500cd/m²。其规格书列出的最大LED功率约2.57W。

从电气架构看，G133HAN02.2具备保留原eDP驱动板进行验证的基础；但其外形约306.3×195.3mm，与G133HAN03.1并不相同，连接器型号也需要重新确认。

该型号更适合：

1. 明亮车间中的工控终端；
2. 靠近窗户的检测设备；
3. 需要提高正面可读性的显示器；
4. 结构允许重新开模或增加转接支架的项目。

500cd/m²替代300cd/m²时，还应测试最低亮度。若设备用于暗室检测、夜间控制或医疗环境，亮度无法充分降低可能比最高亮度不足更影响使用。

候选四：G133HAN01.1，需要更换驱动方案

G133HAN01.1同样是13.3寸、1920×1080工业屏，典型亮度为400cd/m²，工作温度为-20℃至70℃。但它采用的是双路LVDS JEIDA 8bit接口，而不是eDP；信号接口为30pin，背光则使用独立8pin插头。其外形约309.7×184.1×9.6mm。

所以，G133HAN01.1不能连接到G133HAN03.1原来的eDP输出上直接使用。采用该型号通常需要：

1. 更换为LVDS驱动板；
2. 重新制作30pin LVDS线；
3. 单独制作8pin背光线；
4. 调整安装支架和前框；
5. 重新配置分辨率与LVDS屏参。

它更适合设备允许整套显示系统重新设计，同时对工作温度范围有更高要求的项目，而不是快速维修替代。

替代例子：室内检测设备改用400亮度屏

假设一台检测设备原来使用G133HAN03.1，安装在光线较亮的生产车间。操作人员反映300cd/m²亮度下，画面容易受顶灯和玻璃盖板反光影响。

项目计划改用G133HAN02.0，可以按照以下方式判断：

电气部分

两款屏均为1920×1080、eDP双Lane、3.3V逻辑电源和12V背光方向，30pin主要信号定义接近，因此原驱动板可以先保留测试。

线材部分

虽然针脚排列接近，但连接器系列不同，应重新确认插头机械兼容。原线若不能可靠锁紧，应重新制作eDP屏线，不能通过强插解决。

结构部分

G133HAN02.0外形比原屏明显增大，必须重新设计固定支架和盖板开窗。由于AA区也略有差别，还要检查原触摸屏和黑边是否遮挡图像。

亮度部分

从300cd/m²提高到400cd/m²后，要测试满亮温升、PWM调光、低亮显示和长时间老化。若盖板反射仍然明显，还可以配合AG或AR处理，而不是继续盲目提高背光亮度。

这个例子说明： 亮度升级本身并不难，真正决定改造工作量的是机械尺寸和屏线连接。

不同亮度替换时，四项测试不能省

1.背光全范围调节

从最低占空比逐步调到100%，观察是否存在闪烁、突然熄灭、亮度跳变或调节方向相反。

2.满亮温升测试

在整机外壳内连续运行，测量驱动板、电源模块、eDP连接器和屏幕后部温升。

3.视觉效果测试

分别在正常室内光、强照明和暗环境中查看。亮度更高不代表所有环境下都更舒适。

4.开机与休眠测试

检查开机Logo、BIOS界面、系统启动、休眠唤醒和反复开关机。eDP屏的EDID和链路训练差异可能造成进入系统后才显示。

替换型号选择建议

杭州立煌科技可协助G133HAN03.1替代评估

G133HAN03.1替代不仅涉及亮度，还涉及eDP连接器、屏线、背光功率、EDID、结构和触摸盖板。杭州立煌科技可根据原屏标签、驱动板型号、eDP屏线照片和整机结构，协助比较G133HAN03.0、G133HAN02.0、G133HAN02.2等候选方案，并判断是保留原驱动板、重新制作屏线，还是调整整套显示结构。

亮度可以不同，但替换优先级应由接口和结构决定

G133HAN03.1替代屏可以选择不同亮度。

1. 350cd/m²的G133HAN03.0适合小幅亮度调整；
2. 400cd/m²的G133HAN02.0适合普通高亮升级；
3. 500cd/m²的G133HAN02.2适合明亮环境；
4. 400cd/m²的G133HAN01.1需要更换为LVDS驱动方案。

但这些候选型号都不能只根据“13.3寸FHD、亮度更高”直接下单。

正式替换应依次核对：

eDP或LVDS协议、Lane数量、30pin定义、3.3V逻辑供电、12V背光、PWM控制、连接器型号、外形尺寸、AA显示区和EDID兼容性。

对于G133HAN03.1而言，亮度差异通常可以解决；结构与接口差异才是替代项目中更需要提前处理的问题。

FAQ

1.G133HAN03.1换成500亮度屏会烧驱动板吗？

不一定。需要比较背光输入电压、电流和功率。G133HAN02.2同样采用12V背光，但仍要验证原板供电能力、屏线和PWM控制。

2.G133HAN03.0可以直接替代G133HAN03.1吗？

两者eDP架构和AA显示区接近，但外形尺寸、厚度和连接器型号存在差异，不建议认定为原线原结构直接替代。

3.G133HAN02.0需要换驱动板吗？

它采用eDP 1.2双Lane、3.3V逻辑供电，原eDP驱动板可以优先保留测试；屏线和安装结构通常需要重新核对。

4.G133HAN01.1为什么不能直接换？

因为G133HAN01.1使用LVDS接口和独立背光插头，G133HAN03.1则使用eDP综合接口，两者协议不同。

5.替换后亮度太高怎么办？

先确认PWM调光范围、最低占空比和控制电平。如果最低亮度仍然过高，可以调整驱动板PWM范围或重新选择较低亮度型号。

6.亮度不同会影响触摸屏吗？

通常不会直接影响触摸坐标，但高亮屏的背光功耗和电磁噪声可能变化，带电容触摸的设备应重新测试跳点、误触和接地。杭州立煌科技有限公司从2009年起一直专注LCD液晶屏行业，代理京东方（BOE）、京瓷（Kyocera）、友达（AUO），供应群创（Innolux）、天马（TIANMA）、龙腾（IVO）等LCD工业液晶屏原厂原包原装现货，咨询:19157671329
