服务热线： 仪器仪表选5.7寸屏，先看界面显示什么
5.7寸LCD液晶屏常用于气体检测仪、环境监测仪、电力测试仪、频谱分析设备、实验室仪器、便携检测终端、数据采集器、工业称重仪表和设备参数设置终端。
虽然这些设备都可能采用5.7寸屏，但界面复杂程度不同。
只显示数值、单位、报警状态和简单菜单的仪表，320×240分辨率通常已经能够满足；需要显示曲线、波形、趋势图、参数表格和多窗口界面的设备，则更适合640×480分辨率。
因此，5.7寸LCD液晶屏型号推荐不能只按尺寸排列，应先确定：
分辨率、主板接口、观看角度、设备环境、背光方案和安装空间。
320×240还是640×480？
| 显示需求 | 建议分辨率方向 | 典型仪器 |
| 大数字、单位、报警灯 | 320×240 | 温控仪、流量仪、称重终端 |
| 参数菜单、简单图标 | 320×240或640×480 | 控制器、数据记录仪 |

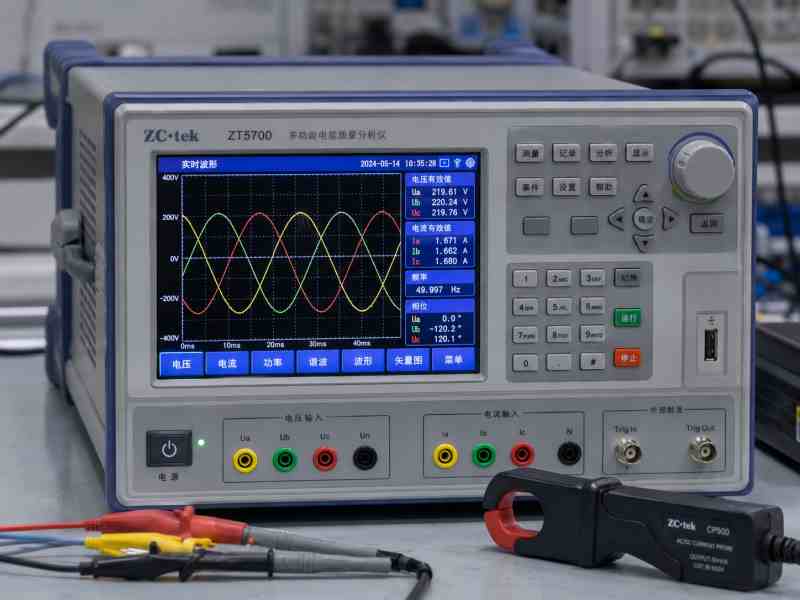

| 实时曲线、趋势图 | 640×480 | 气体分析仪、电能质量分析仪 |
| 波形、频谱、测量结果 | 640×480 | 示波类设备、检测仪器 |
| 多语言和多页面菜单 | 640×480 | 实验室综合仪器 |
| 老设备维修替换 | 保持原分辨率 | 工业仪表、专用测试设备 |
分辨率变化通常意味着主板时序、软件界面和屏线都要调整。原设备为320×240时，不能因为640×480显示更细腻，就直接换成VGA屏。
推荐一：G057QAN01.1
适合高亮、宽视角仪表.友达G057QAN01.1是一款5.7寸、320×240分辨率工业液晶屏，采用AHVA常黑显示模式，典型亮度为800cd/m²，典型对比度为1000:1，水平及垂直典型视角均达到89°方向。其工作温度为-30℃至85℃，外形尺寸约144×104.6×12.3mm，AA显示区域为115.2×86.4mm。
该型号使用6bit并行RGB/CMOS接口，LCD逻辑供电为3.3V，模组内带LED背光驱动；背光接口提供12V输入、PWM调光和背光使能信号。
适合的仪器类型：
• 户外环境监测设备；
• 多角度查看的控制仪表；
• 高亮报警显示终端；
• 低温或高温工业检测设备；
• 以数值、状态和菜单为主的仪表。
它的优势是高亮、宽视角和宽温，但分辨率只有320×240，不适合显示密集波形和复杂表格。
推荐二：G057VTN01.1
适合曲线和波形类仪器,G057VTN01.1采用5.7寸、640×480 VGA分辨率，AA显示区域为115.2×86.4mm，外形约144×104.6×12.3mm。该屏使用数字6bit并行RGB接口，LCD逻辑供电为3.3V，工作温度为-30℃至85℃。
其典型亮度为550cd/m²、典型对比度为800:1，模组中集成LED背光驱动。背光接口使用12V输入，并提供PWM调光和LED On/Off控制。
适合的仪器类型：
• 气体浓度分析仪；
• 电力参数测试仪；
• 工业数据采集器；
• 小型频谱和波形显示设备；
• 实验室检测仪器；
• 需要宽温运行的便携终端。
640×480分辨率能够显示更多曲线细节和菜单信息，是5.7寸仪器仪表中较实用的通用方向。
需要注意，该型号为并行RGB接口，不是LVDS屏。如果主板只有LVDS或HDMI输出，需要配置接口转换板或重新选择驱动方案。
推荐三：TM057QDH01-41
适合传统RGB平台,天马TM057QDH01-41同样采用5.7寸、640×480分辨率，接口为18bit RGB，逻辑供电为3.3V，外形尺寸约144×104.6×12.3mm，AA显示区域为115.2×86.4mm。
该型号典型亮度为400cd/m²，典型对比度为500:1，工作温度为-20℃至70℃。其33pin信号接口支持RGB数据、时钟、DE和同步信号，适合已经使用传统MCU、FPGA或嵌入式RGB输出的设备。
TM057QDH01-41的背光与前两款友达屏不同。规格书显示其背光由三路LED灯串组成，每路典型电流25mA，灯串正向电压范围约19.95V至25.9V。项目中需要按照灯串电压和电流配置合适的恒流驱动，不能直接套用12V内置驱动屏的背光线。
适合的仪器类型：
• 原主板已经输出18bit RGB的仪表；
• 需要640×480显示但亮度要求适中的设备；
• 室内实验室仪器；
• FPGA或单片机直驱显示平台；
• 原TM057系列停产维修或版本替换项目。
这款屏的选择重点不在显示信号，而在背光驱动。替代其他5.7寸屏时，要先确认原板是否具备多路LED恒流输出。
推荐四：TCG057QVLGA-G00
适合紧凑型传统仪表,京瓷TCG057QVLGA-G00采用5.7寸、320×240 QVGA分辨率，典型亮度为500cd/m²、典型对比度为500:1，使用CMOS接口。其工作温度为-20℃至70℃，外形约134.5×103.4×8mm。
相比144×104.6×12.3mm结构的5.7寸屏，该型号机身更薄、宽度也更小，因此更适合空间紧凑的仪表，但同时意味着安装孔、前框和屏线位置不能按传统144mm宽屏直接套用。
适合的仪器类型：
• 小型台式测试仪；
• 参数显示和报警终端；
• 内部空间有限的仪表；
• 原设备采用320×240 CMOS接口；
• 不需要复杂曲线显示的工业控制器。
该型号公开页面未配置触摸屏，若项目需要电阻触摸或电容触摸，需要单独核对可视区、外形和控制器接口。
四款5.7寸屏怎么选？
| 型号 | 分辨率 | 典型亮度 | 接口方向 | 温度范围 | 推荐用途 |
| G057QAN01.1 | 320×240 | 800cd/m² | 6bit RGB/CMOS | -30～85℃ | 高亮、宽视角仪表 |
| G057VTN01.1 | 640×480 | 550cd/m² | 6bit RGB | -30～85℃ | 曲线、波形、宽温设备 |
| TM057QDH01-41 | 640×480 | 400cd/m² | 18bit RGB | -20～70℃ | 传统RGB主板仪器 |
| TCG057QVLGA-G00 | 320×240 | 500cd/m² | CMOS | -20～70℃ | 紧凑型参数仪表 |
这四款屏不能只根据分辨率相同就直接互换。G057QAN01.1与G057VTN01.1外形接近，但分辨率和时序不同；TM057QDH01-41背光需要匹配LED灯串恒流驱动；TCG057QVLGA-G00的外形尺寸明显不同。
仪器仪表选屏最容易忽略的三个问题
1.都是RGB接口，33pin线序也可能不同
并行RGB通常包括R、G、B数据、DCLK、DE、HSYNC、VSYNC、扫描方向和逻辑供电。即使两块屏都是33pin，也要逐脚比较Pin Assignment。
例如G057VTN01.1和G057QAN01.1均采用33pin方向，并使用3.3V逻辑供电，但两者分辨率不同，像素时钟和显示时序也不同。
2.背光有12V输入，不代表所有屏都一样
G057VTN01.1和G057QAN01.1内置LED Driver，外部可提供12V、PWM和使能控制；TM057QDH01-41则直接给出三路LED灯串的电流和正向电压要求。
如果背光架构判断错误，可能出现背光不亮、闪烁、亮一下熄灭或恒流板过热。
3.5.7寸不代表外形尺寸统一
G057VTN01.1、G057QAN01.1和TM057QDH01-41的外形均在144×104.6×12.3mm方向，而TCG057QVLGA-G00约为134.5×103.4×8mm。
更换后可能出现前框固定不到、屏幕左右松动、触摸屏无法对齐或排线长度不足。
触摸功能怎么配？
仪器仪表常见两种触摸方案。
四线电阻触摸屏 适合戴手套、使用触控笔、界面按钮较大和单点操作的设备。传统检测仪、实验室设备和工业控制器中较常见。
投射式电容触摸屏 适合现代图形界面、多点操作和玻璃盖板设计，但要重点验证金属机壳接地、电源干扰和戴手套操作。
触摸屏与LCD是两套接口。LCD可能采用RGB，触摸控制器则可以通过USB、RS232、I²C或SPI与主板通信，不能把触摸排线直接接到LCD接口。
旧仪器更换5.7寸屏，建议这样判断
第一步，记录原屏完整型号、版本后缀和背面标签。
第二步，确认原屏是320×240还是640×480，不能只记录5.7寸。
第三步，确认主板输出的是RGB、CMOS、LVDS还是其他接口。
第四步，对照电源、信号、背光和连接器针脚。
第五步，核对AA区、模组外形、厚度和安装孔位。
第六步，在限流条件下点亮，先测试图像，再测试背光。
第七步，显示数字、灰阶、曲线和彩条，检查时钟边沿、颜色和扫描方向。
第八步，装入仪器后完成触摸校准、温升、开关机和连续老化测试。
不同仪器对应的推荐方向
| 设备场景 | 推荐型号方向 | 选择理由 |
| 户外气体检测仪 | G057QAN01.1 | 高亮、宽视角、宽温 |
| 电能质量分析仪 | G057VTN01.1 | VGA分辨率适合曲线 |
| 实验室检测设备 | TM057QDH01-41 | RGB接口、VGA显示 |
| 小型称重仪表 | TCG057QVLGA-G00 | QVGA、结构紧凑 |
| 多参数数据记录仪 | G057VTN01.1 | 信息密度较高 |
| 工业报警终端 | G057QAN01.1 | 高亮和多角度可读 |
杭州立煌科技可协助5.7寸仪表屏选型
5.7寸LCD液晶屏型号看起来集中，但实际包含320×240、640×480、RGB、CMOS、内置背光驱动和外置恒流驱动等多种方案。
杭州立煌科技可根据原屏型号、主板接口、屏线、背光结构、触摸方式和仪器外壳尺寸，协助比较友达、天马、京瓷等5.7寸工业液晶屏，并判断原主板是否能够继续使用、屏线是否需要调整，以及是否需要配套背光板或触摸控制器。
5.7寸仪器屏要根据界面和主板选
仪器仪表设备5.7寸LCD液晶屏型号推荐，可以归纳为：
• 简单数值、高亮宽视角：G057QAN01.1；
• 曲线、波形和多参数显示：G057VTN01.1；
• 传统18bit RGB设备：TM057QDH01-41；
• 紧凑型QVGA仪表：TCG057QVLGA-G00。
真正决定型号是否合适的，不是屏幕对角线，而是：
320×240还是640×480、接口线序是否一致、逻辑电压是否匹配、背光是否带驱动、温度范围是否满足，以及模组能否装入原结构。
以上型号属于工程选型候选，实际供货状态、版本和长期供应计划应在项目定型前确认。
5.7寸仪表设备常见FAQ
1.5.7寸液晶屏一般选320×240还是640×480？
只显示数值、状态和简单菜单可选320×240；需要曲线、波形、表格和多页面菜单时，更建议640×480。
2.5.7寸RGB屏可以直接接HDMI吗？
不能直接连接。RGB是裸屏信号，HDMI是外部视频接口，需要使用支持对应分辨率和屏参的驱动板进行转换。
3.G057QAN01.1和G057VTN01.1可以直接互换吗？
不能直接互换。两者外形接近，但分辨率分别为320×240和640×480，主板时序及软件界面都需要匹配。
4.TM057QDH01-41为什么要单独核对背光？
其规格书给出三路LED灯串及对应电压、电流，需要配置相匹配的恒流驱动，不能直接使用12V内置Driver屏的背光连接方式。
5.相同5.7寸、640×480接口线通用吗？
不一定。还要核对连接器型号、33pin顺序、DCLK、DE、RGB数据、电源和扫描方向。
6.仪器仪表需要选宽温屏吗？
设备用于户外、密闭机箱、低温启动或高温现场时，应优先选择宽温型号；普通恒温实验室设备可根据实际温度降低要求。
