服务热线： G121SN01 V4采用20针单通道LVDS接口，但“接口一样”并不能直接得出“可以互换”的结论。替代时还要确认LVDS针脚、6bit/8bit设置、屏逻辑电压、背光供电、安装厚度和上电控制。尤其是用G121SN01 V4替换同系列V3时，显示信号虽然兼容，背光系统却完全不同，不能沿用原来的背光接法。
G121SN01 V4的接口基准

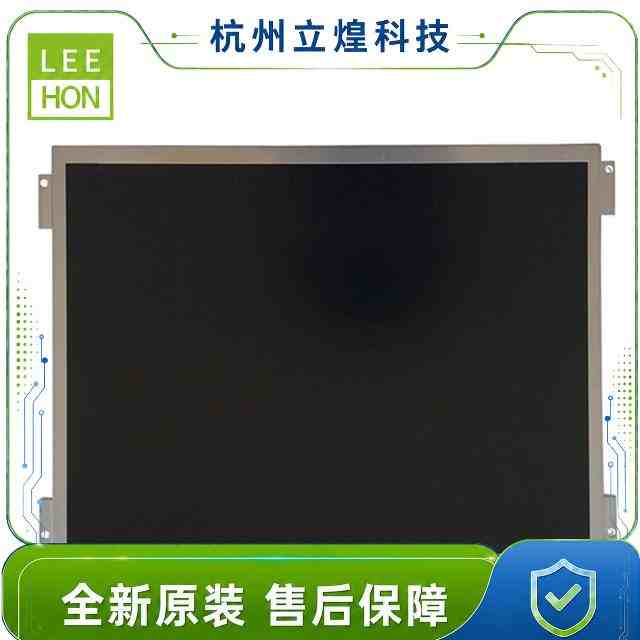

G121SN01 V4是一款12.1英寸工业液晶屏，分辨率为800×600，显示区域246×184.5mm，模组外形约279×209×9mm。它采用单通道LVDS，逻辑供电为3.3V，可通过第4脚SEL68选择6bit或8bit数据输入。屏幕信号端使用20针连接器，1、2脚为3.3V，5～18脚主要用于LVDS数据和时钟，第19脚用于画面扫描方向控制。
背光部分与显示信号分开。G121SN01 V4已经集成LED驱动板，通过独立5针接口输入12V，并提供背光开关和PWM调光信号。典型亮度为450cd/m²，工作温度为-30～85℃。
| 关键项目 | G121SN01 V4 |
| 尺寸与分辨率 | 12.1英寸，800×600 |
| 显示接口 | 20针单通道LVDS |
| 色深设置 | 6bit/8bit可选 |
| 逻辑供电 | 3.3V |
| 背光方案 | 内置LED驱动 |
| 背光输入 | 12V，带开关和PWM |
| 模组厚度 | 约9mm |
替换G121SN01 V3时为什么不能直接接？
友达在G121SN01 V4规格书中明确写明，其LVDS输入信号与G121SN01 V3兼容。因此，从分辨率、单通道LVDS、20针信号定义和3.3V逻辑供电来看，两款屏的显示部分确实比较接近。
但V3采用CCFL灯管背光，而且规格书说明不包含逆变器。其背光需要高压点灯，典型工作电流约6mA，启动电压可达到数百伏；V4则改为12V输入的LED背光，并已经集成驱动板。两者背光接口和驱动原理完全不同。
所以，用V4替换V3时，原20针LVDS信号线可能具备继续使用的条件，但必须取消原CCFL高压逆变器，重新提供12V背光电源、背光使能和PWM调光。只换屏、不改背光线路，通常会出现屏幕有图无光或背光无法控制。
机械结构也要检查。V3外形宽高同样约为279×209mm，但典型厚度约11mm；V4厚度约9mm。换成更薄的V4后，如果原设备依靠压框固定，可能出现屏幕晃动、触摸屏间隙变化或局部受力不均。
G121SN01 V403能不能替换V4？
G121SN01 V403属于后续版本，其规格书直接标注LVDS接口与G121SN01 V4兼容。两款屏均为800×600、3.3V单通道LVDS，外形尺寸和显示区域也基本一致，因此V403比V3更接近V4的替代条件。
不过仍不能只看接口名称。V403规格书在6bit模式下对17、18脚给出了特定处理说明，而V4将这两个脚作为8bit扩展数据通道，6bit模式下通常不使用。如果原主板采用6bit输出，应重新核对这两个针脚的实际接法，避免直接使用未经确认的旧屏线。
此外，V403典型亮度提高到500cd/m²，背光功耗、屏幕重量和批次结构也可能存在差异，装机后仍要检查电源余量和固定结构。
接口一样时应该怎么判断？
实际替换前，建议把原屏和候选屏规格书放在一起，按以下顺序比对：
1. 20针中每个供电、接地和LVDS差分脚是否一致；
2. 主板输出是6bit还是8bit，第4脚SEL68如何设置；
3. 第19脚扫描方向控制是否保持一致；
4. 屏逻辑电压是否都是3.3V；
5. 背光是CCFL、外置恒流LED，还是内置LED驱动；
6. 背光输入电压、使能电平和PWM频率是否匹配；
7. 外形尺寸、厚度、安装孔和接口位置是否会干涉。
首次测试应断电连接，先确认逻辑供电和背光线路，再进行点亮。点亮后还要检查颜色、画面方向、调光、冷启动和反复开关机，不能只看到桌面就认定替代完成。
G121SN01 V4与候选屏接口一样，只能说明具备进一步比较的基础。替换G121SN01 V3时，LVDS显示信号虽然兼容，但必须改造CCFL到LED的背光供电；替换为G121SN01 V403时兼容程度更高，但6bit模式下的针脚处理、背光功耗和结构仍需复核。
真正能够直接替换的条件，应是 信号针脚、数据位数、逻辑电压、背光系统和机械结构同时兼容 ，而不是只看“同为20针LVDS”。
