服务热线： 先确认“4线”说的是哪一段线
看到“15.6寸4线触摸屏”，多数情况下可以判断它是 四线电阻触摸屏 。
四线电阻触摸传感器由两层带透明导电膜的材料组成，两层之间通过间隔点分离。按压表面后，两层导电膜接触，控制器通过测量横向和纵向电压获得触摸坐标。四个电极通常称为X+、X-、Y+、Y-。
但现场还有一种容易混淆的情况：电容触摸模组连接控制板后，也可能从控制板引出四根USB线，即5V、D-、D+和GND。此时“四根线”描述的是USB连接线，不代表触摸传感器采用四线结构。
| 看到的结构 | 更可能是什么 |
| 触摸玻璃直接引出4pin软排线 | 四线电阻触摸屏 |
| 排线标有X+、X-、Y+、Y- | 四线电阻触摸屏 |
| 触摸屏先接一块控制板，再引出4根USB线 | 可能是电容，也可能是电阻控制模组 |
| FPC包含多条感应通道并接专用控制板 | 多为投射式电容触摸 |
| 接口直接标USB、I²C | 指控制器主机接口，不代表传感器线数 |
判断时应区分：
看到的结构 更可能是什么 触摸玻璃直接引出4pin软排线 四线电阻触摸屏 排线标有X+、X-、Y+、Y- 四线电阻触摸屏 触摸屏先接一块控制板，再引出4根USB线 可能是电容，也可能是电阻控制模组 FPC包含多条感应通道并接专用控制板 多为投射式电容触摸 接口直接标USB、I²C 指控制器主机接口，不代表传感器线数
因此，不能只数外部线材数量。应查看四根线是在触摸传感器与控制器之间，还是在控制器与主机之间。
4线电阻触摸屏本身不能直接接USB
15.6寸四线电阻触摸屏本质上是一个模拟传感器。它输出的不是鼠标坐标，也不是USB数据，而是X轴和Y轴电阻网络上的模拟电压。
控制器需要轮流完成两次测量：
1. 在X+和X-之间建立电压梯度，通过Y轴读取横坐标；
2. 在Y+和Y-之间建立电压梯度，通过X轴读取纵坐标。
Microchip的四线电阻触摸资料明确将四个连接端定义为X+、X-、Y+、Y-，并说明坐标测量需要在两个方向交替施加电压和读取结果。
所以，完整触摸链路应是：
4线电阻触摸屏 → 电阻触摸控制器 → USB、RS232、I²C或SPI → 主机系统
没有控制器时，将4pin排线直接接到电脑USB口无法工作，还可能造成接口或触摸层损坏。
15.6寸会影响控制器选择吗？
控制器是否支持四线电阻触摸是第一条件，15.6寸则会影响驱动能力、采样稳定性和校准效果。
大尺寸触摸屏的电极走线更长，层间电容、面板电阻和外部干扰可能比小尺寸屏更加明显。选控制器时应确认：
1. 支持4-wire analog resistive；
2. 面板电阻范围能够覆盖实际触摸屏；
3. 具备足够采样分辨率；
4. 支持四点、五点或九点校准；
5. 能保存校准参数；
6. 有触摸检测和滤波功能；
7. 工作温度满足设备环境；
8. 线缆较长时具备抗干扰设计。
以Microchip AR1100为例，其资料标明支持4线、5线和8线模拟电阻触摸传感器，支持的线间电阻范围为50Ω至2000Ω，并可通过USB或UART输出触摸数据。
这不代表所有控制器都能无条件适配所有15.6寸触摸屏。正式选型仍应取得触摸屏规格书中的X轴电阻、Y轴电阻、绝缘电阻和线性度参数。
控制器输入端：先把X、Y四根线接对
裸四线触摸屏连接控制器时，通常对应：
| 触摸屏端 | 控制器端 |
| X+ | X+或XP |
| X- | X-或XN |
| Y+ | Y+或YP |
| Y- | Y-或YN |
触摸屏端 控制器端 X+ X+或XP X- X-或XN Y+ Y+或YP Y- Y-或YN
不同触摸屏FPC的针脚顺序没有统一保证。有的顺序是X+、Y+、X-、Y-，有的可能采用Y-、X-、Y+、X+。不能根据4pin位置直接连接。
接错后不一定完全没有反应，常见现象包括：
1. 左右方向相反；
2. 上下方向相反；
3. 横向移动变成纵向坐标；
4. 点击左上角却显示在右下角；
5. 坐标集中在边缘；
6. 无法完成校准。
部分控制器可以通过校准或软件旋转修正坐标方向，但如果X轴、Y轴组合关系完全错误，仍需要重新调整四线顺序。
主机接口怎么选？看设备平台，不看触摸屏尺寸
控制器输入端连接X+、X-、Y+、Y-，输出端则要和主机接口匹配。15.6寸触摸屏用于工控机、HMI或嵌入式设备时，常见有以下方案。
USB控制器：适合工控机和Windows设备
USB方案适合具备USB Host接口的工控机、工业平板和电脑类主机。
其特点是接线方便，部分控制器可枚举为HID Mouse或HID Digitizer。Microchip AR1100支持USB 2.0 Full Speed，并提供HID-GENERIC、HID-MOUSE和HID-DIGITIZER等工作模式。
选择USB控制器时应确认：
1. 系统是否能识别对应HID模式；
2. 是否需要单独安装校准工具；
3. 触摸坐标能否跟随屏幕旋转；
4. 5V供电是否稳定；
5. USB线长度及屏蔽是否满足现场要求；
6. 系统休眠唤醒后触摸能否恢复。
对于Windows工控机和需要快速替换的设备，USB通常是较便于落地的方案。
RS232控制器：适合老工控机和工业串口设备
RS232适合保留COM口的旧工控机、数控设备、检测仪器和长期运行终端。
它的优势是接口逻辑清晰、适合传统工业系统，但要注意“RS232”和“TTL UART”不是同一种电平。主板只有3.3V或5V UART时，不能直接接标准RS232接口，需要电平转换。
以AR1100为例，其串行通信采用UART方式，资料给出的主机配置为9600 baud、8个数据位和1个停止位。 实际采购控制板时，应以控制板厂商提供的接口电平和通信协议为准，不能只看接口写着“串口”。
I²C控制器：适合嵌入式主板
I²C方案适合ARM主板、Linux嵌入式设备和自主开发的控制系统。
TI TSC2014属于支持四线电阻触摸的I²C控制器，提供10bit或12bit分辨率、触摸检测和触摸压力测量等功能。
使用I²C方案时，主板软件需要处理：
1. 设备地址；
2. SDA、SCL和上拉电阻；
3. 中断或PENIRQ信号；
4. 坐标读取；
5. 去抖和滤波；
6. 校准矩阵；
7. 屏幕旋转；
8. Linux或其他系统驱动。
I²C不是接线完成就自动变成鼠标，更适合具备软硬件开发能力的项目。
SPI控制器：适合需要较灵活采样的嵌入式系统
SPI控制器同样适用于嵌入式主板。TI TSC2046支持四线电阻触摸，并采用QSPI/SPI三线数字接口，数字I/O电压范围覆盖1.5V至5.25V。
使用SPI时需要确认：
1. 控制器工作电压；
2. 主板I/O电平；
3. CS、CLK、DIN、DOUT和PENIRQ；
4. SPI模式及时钟速度；
5. 驱动程序；
6. 坐标采样和校准逻辑。
SPI适合主板已经预留触摸控制接口的项目，不适合只具备USB口的普通工控机直接使用。
四种控制器接口怎么选择？
| 使用设备 | 建议输出接口 | 选型重点 |
| Windows工控机 | USB HID | 系统识别、校准软件、USB抗干扰 |
| 老式工业电脑 | RS232 | 串口协议、波特率、真实RS232电平 |
| ARM/Linux主板 | I²C或SPI | 驱动、IRQ、I/O电平和校准 |
| PLC或专用控制器 | RS232或定制串口 | 协议开放、坐标格式和通信周期 |
| 维修替代项目 | 优先保持原接口 | 避免修改系统和应用程序 |
| 新开发项目 | 按主板资源选USB/I²C/SPI | 兼顾长期供货和软件维护 |

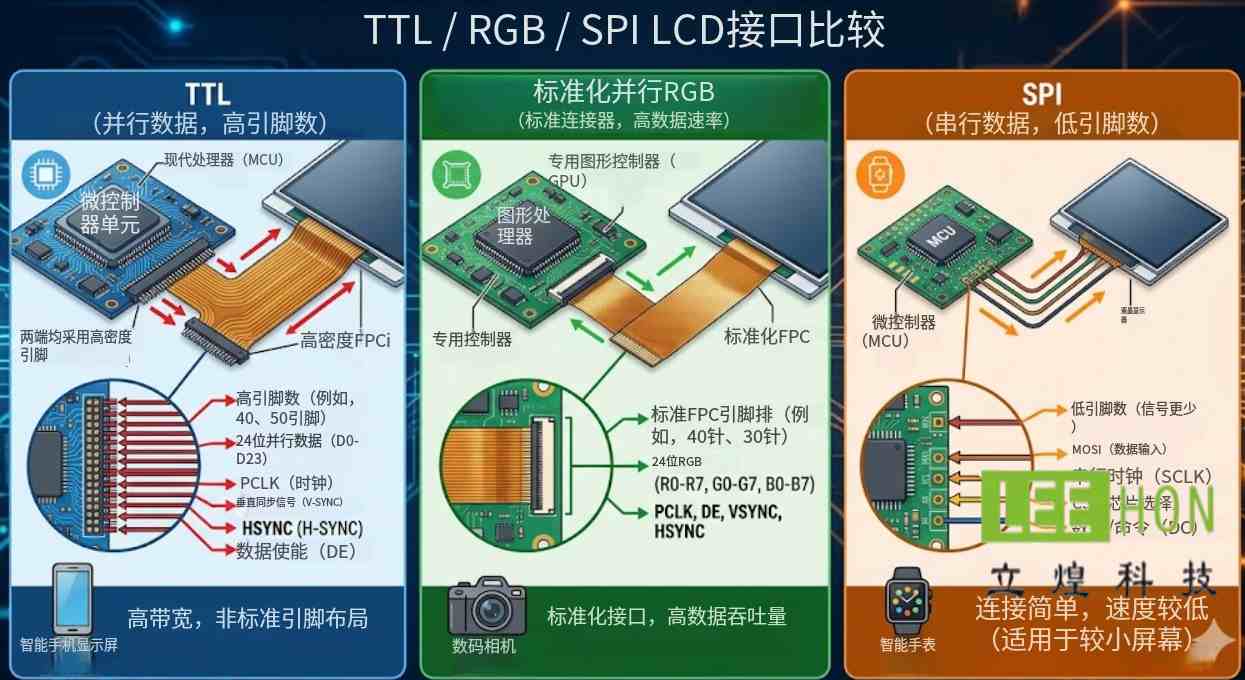

15.6寸4线触摸屏和LCD接口没有直接关系
触摸屏与LCD液晶屏是两套相对独立的系统。
LCD可能使用LVDS、eDP、HDMI驱动板或其他显示接口；四线电阻触摸屏则通过触摸控制器输出USB、RS232、I²C或SPI。
例如，一套15.6寸工业显示模组可能采用：
1. LCD：1920×1080、eDP 30pin；
2. 触摸屏：四线电阻；
3. 显示输入：HDMI；
4. 触摸输出：USB。
不能因为LCD是eDP接口，就选择eDP触摸控制器；也不能把触摸排线接入LCD驱动板的LVDS或eDP接口。
只有驱动板本身集成了四线电阻触摸控制功能时，X+、X-、Y+、Y-才能接到板上的专用Touch接口。
更换触摸屏时，控制器一定能继续使用吗？
不一定。
原控制器要继续使用，需要同时满足：
1. 新触摸屏也是四线电阻式；
2. X轴和Y轴电阻处于控制器支持范围；
3. FPC针脚能够重新对应；
4. 控制器采样和驱动能力足够；
5. 新屏尺寸与显示区域能够完成有效校准；
6. 原系统驱动和输出接口保持不变。
换屏后即使触摸能够响应，也必须重新校准。因为触摸玻璃的有效区、FPC位置、安装偏差和LCD显示区可能发生变化，沿用旧校准参数会导致边缘按钮点不中。
触摸失灵时，用现象反推问题
| 现场现象 | 优先检查 |
| 完全无触摸反应 | 4线断路、控制器供电、USB或串口通信 |
| 横向操作变成纵向 | X/Y轴接反 |
| 左右或上下颠倒 | X+与X-或Y+与Y-反接 |
| 中间准确、边缘偏移 | 未校准、触摸有效区不匹配 |
| 坐标跳动 | 接地、线缆干扰、FPC损伤或控制器滤波 |
| 按压较重才响应 | 触摸层老化、结构压框或灵敏度设置 |
| USB能识别但点击无效 | HID模式、系统驱动或校准参数 |
| 串口有数据但软件无响应 | 波特率、协议或坐标格式不匹配 |
采购15.6寸四线触摸屏需要提供哪些参数？
只提供“15.6寸4线触摸屏”通常不足以完成选型。建议准备：
| 参数类别 | 需要提供的内容 |
| 外形结构 | 总长、总宽、厚度、FPC位置 |
| 有效区域 | 触摸有效区和可视区 |
| LCD信息 | LCD尺寸、分辨率和AA显示区域 |
| 触摸接口 | 4pin顺序、FPC间距及长度 |
| 电气参数 | X轴电阻、Y轴电阻、绝缘电阻 |
| 控制器输出 | USB、RS232、I²C或SPI |
| 主机系统 | Windows、Linux、Android或专用系统 |
| 使用环境 | 手套、油污、湿度、温度和干扰 |
| 安装方式 | 框贴、独立安装或盖板总成 |
| 现有故障 | 无反应、偏移、跳点或排线损坏 |
杭州立煌科技可协助触摸屏与控制器配套
15.6寸四线电阻触摸屏的配套工作不仅是寻找相同尺寸玻璃，还包括有效区、FPC位置、四线顺序、控制器输入、主机输出接口和系统校准。
杭州立煌科技可结合15.6寸LCD型号、设备结构和主机接口，协助配置四线电阻触摸屏、USB或串口控制器、连接线及触摸校准方案，并判断原控制器能否保留。品牌和控制器型号仍应以项目接口、系统支持及实际样品测试为准。
4线通常是电阻触摸，但控制器接口要另行选择

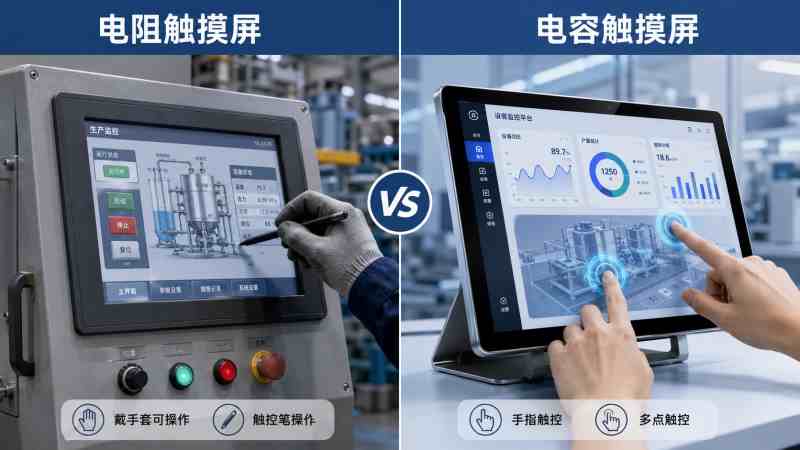

15.6寸4线触摸屏是电阻还是电容？
如果4根线直接从触摸传感器引出，并对应X+、X-、Y+、Y-，它就是四线电阻触摸屏。
如果四根线从触摸控制板引出，则可能只是USB连接线，不能据此判断传感器类型。
接口匹配需要分成两端：
1. 触摸屏到控制器：匹配X+、X-、Y+、Y-及面板电阻；
2. 控制器到主机：根据设备选择USB、RS232、I²C或SPI。
Windows工控机通常优先考虑USB；老式工业设备可评估RS232；嵌入式主板可选择I²C或SPI。完成硬件连接后，还要进行驱动识别、坐标校准、边缘测试和抗干扰验证。
FAQ问题
1.15.6寸4线触摸屏一定是电阻式吗？
当4根线直接从触摸传感器引出，并标注X+、X-、Y+、Y-时，可以判断为四线电阻式。若四根线来自控制板，还需查看控制板和传感器结构。
2.四线电阻触摸屏能直接接USB吗？
不能。裸触摸屏输出模拟电压，需要先连接四线电阻触摸控制器，再由控制器转换成USB数据。
3.四线排线顺序都是一样的吗？
不是。不同厂家可能采用不同针脚顺序，必须根据规格书或测量结果对应X+、X-、Y+、Y-。
4.USB控制器和RS232控制器怎么选？
工控机和Windows设备通常适合USB；保留传统COM口的老设备可选择RS232，但要确认串口电平、波特率和通信协议。
5.原控制器能配新的15.6寸四线触摸屏吗？
可以优先评估，但要确认新屏的X/Y电阻、FPC顺序和有效区域，并在更换后重新校准。
6.触摸方向反了，需要换控制器吗？
通常不需要。先检查X+与X-、Y+与Y-是否反接，再通过控制器校准或系统旋转功能进行调整。
