服务热线： 先判断原机属于哪一种15寸方屏,工控机上使用的15寸方屏，多数采用4:3比例和1024×768分辨率，常见显示区域约为304.128×228.096mm，模组外形约为326.5×253.5mm。这种尺寸虽然形成了较成熟的工业规格，但不同品牌、不同版本之间，LVDS控制脚、背光插头、厚度和视角仍可能不同。
寻找替代型号前，建议先把原设备归入以下四类：
| 原设备情况 | 配屏方向 |
| 1024×768、20pin LVDS、LED背光 | 优先评估同规格工业屏 |
| 1024×768、20pin LVDS、CCFL背光 | 保留显示驱动，改LED背光方案 |
| 原屏为窄视角TN，希望升级 | 选择ADS、SFT或宽视角型号 |
| 接口不是LVDS或分辨率不同 | 重新评估驱动板和屏线 |
如果原屏实际是800×600、TTL/RGB接口、CCFL灯管或者特殊定制结构，下面推荐的型号不能直接套用。
15寸方屏替代型号推荐表
| 推荐型号 | 主要特点 | 更适合的替代方向 | 改造提醒 |
| G150XTN06.0 | 450亮度、宽温、20pin LVDS | 原友达或标准XGA工业屏 | 优先核对SEL68和背光插头 |
| G150XGE-L04 | 400亮度、宽温、标准外形 | 跨品牌常规工业替代 | 第4脚和第20脚需重点确认 |
| DV150X0M-N10 | ADS宽视角、机身较薄 | 需要改善侧视效果的设备 | 背光5pin顺序与前两款不同 |
| P1500XGF1MB00 | SFT宽视角、工业医疗方向 | 新项目或显示效果升级 | 需取得完整规格书核对线序 |
这些型号属于“可优先评估”的候选，并不等于可以不经过测试直接替换。
推荐一：G150XTN06.0，适合保留传统15寸XGA架构
友达G150XTN06.0采用15英寸、1024×768分辨率，AA显示区域为304.128×228.096mm，外形尺寸为326.5×253.5×12mm，典型亮度为450cd/m²，工作温度为-30℃至85℃。其信号接口为20pin单路LVDS，LCD逻辑供电为3.3V，并支持6bit和8bit输入。
该型号的背光驱动集成在屏内，使用独立5pin接口：
| 背光针脚 | 定义 |
| Pin 1 | 12V |
| Pin 2 | GND |
| Pin 3 | Enable |
| Pin 4 | PWM |
| Pin 5 | NC |
因此，如果原工控机也是标准20pin LVDS加5pin、12V LED背光方案，G150XTN06.0可以作为优先点屏型号。
需要特别注意第20脚SEL68。该屏第20脚为高电平或悬空时进入6bit模式，低电平时进入8bit模式。如果原主板固定输出8bit，而屏线第20脚悬空，可能出现色彩位宽不匹配。
推荐二：G150XGE-L04，适合常规宽温工业设备
群创G150XGE-L04同样采用15英寸、1024×768、20pin LVDS接口，AA区为304.1×228.1mm，外形约326.5×253.5×11.5mm，典型亮度为400cd/m²，工作温度为-30℃至80℃。该屏采用3.3V逻辑供电，背光驱动集成在模组内，背光典型输入为12V。
从尺寸和LVDS主数据脚看，它与标准15寸XGA工业屏较为接近，但有两个细节不能忽略。
第一，第4脚不是NC，而是LR/UD正反扫描控制脚。
第二，第20脚虽然也是SEL68，但高电平为6bit，低电平或悬空为8bit。
这意味着，从G150XTN06.0换成G150XGE-L04时，如果原屏线第20脚没有连接，显示模式可能由原来的6bit变成8bit；如果驱动板和屏线位宽没有同步，可能出现偏色、灰阶异常或画面不稳定。
G150XGE-L04的背光5pin排列与G150XTN06.0方向接近，都是12V、GND、EN、PWM、NC，但连接器料号和安装方向仍应通过实物确认。
推荐三：DV150X0M-N10，适合升级宽视角
京东方DV150X0M-N10采用15英寸、1024×768、ADS常黑显示模式，典型亮度为350cd/m²，对比度为1000:1，视角可达到89/89/89/89方向。其外形为326.5×253.5×9.7mm，AA区为304.128×228.096mm，工作温度为-20℃至70℃。
与传统TN屏相比，该型号更适合以下场景：
• 操作人员经常从侧面查看；
• 工控机采用竖屏安装；
• 医疗设备、检测仪器对灰阶和视角要求较高；
• 原屏侧视容易反白或颜色变化。
DV150X0M-N10同样采用20pin LVDS、3.3V逻辑供电，但第4脚和第20脚均为NC，不作为扫描或位宽选择控制。其色彩方案为6bit+FRC。
DV150X0M-N10最容易接错的是背光线
该屏也使用独立5pin、12V背光接口，但针脚顺序为：
| 背光针脚 | DV150X0M-N10定义 |
| Pin 1 | NC |
| Pin 2 | PWM |
| Pin 3 | Enable |
| Pin 4 | GND |
| Pin 5 | 12V |
这与G150XTN06.0和G150XGE-L04的“Pin 1为12V、Pin 2为GND”明显不同。直接插用原背光线，可能导致背光不亮、短路或驱动板损坏。
因此，DV150X0M-N10可以保留原LVDS显示驱动板进行评估，但背光线通常要单独核对或重新制作。
推荐四：P1500XGF1MB00，适合新项目和宽视角升级
天马P1500XGF1MB00采用15英寸、1024×768分辨率、LVDS接口和SFT宽视角显示，典型亮度为300cd/m²，对比度为1000:1，工作温度为-20℃至70℃。其AA区域为304.128×228.096mm，外形尺寸为326.5×253.5×11.8mm，并集成LED背光驱动。
从尺寸、分辨率和LVDS架构看，它适合作为15寸方屏的工程替代方向，尤其适合医疗、仪器仪表和需要宽视角的工业设备。
不过，天马官网公开页面没有完整展示LVDS针数、Pin Assignment和背光接口排列。因此，在没有拿到对应版本完整规格书前，不应把它写成原线直接替代型号。
更合理的定位是：
驱动板可优先保留评估，但屏线和背光线必须根据完整规格书重新确认。
四款屏最关键的区别，不是分辨率
| 项目 | G150XTN06.0 | G150XGE-L04 | DV150X0M-N10 | P1500XGF1MB00 |
| 分辨率 | 1024×768 | 1024×768 | 1024×768 | 1024×768 |
| 显示模式 | TN常白 | TN常白 | ADS常黑 | SFT |
| 典型亮度 | 450 | 400 | 350 | 300 |
| 视角方向 | 常规TN | 常规TN | 宽视角 | 宽视角 |
| LVDS | 20pin | 20pin | 20pin | LVDS，细节需核 |
| 逻辑电压 | 3.3V | 3.3V | 3.3V | 以完整规格书为准 |
| 背光输入 | 12V | 12V | 12V | 内置LED Driver |
| 外形厚度 | 12mm | 约11.5mm | 9.7mm | 11.8mm |
| 温度范围 | -30～85℃ | -30～80℃ | -20～70℃ | -20～70℃ |
参数表中最容易造成误判的是：四块屏的尺寸和分辨率看起来非常接近，但控制脚、背光插头和显示模式不同。
原工控机不换驱动板，需要同时满足什么条件？
原驱动板要继续使用，候选屏通常需要满足：
1024×768原生分辨率、单通道LVDS、3.3V逻辑供电、相同的数据映射、相同刷新时序，并且驱动板能够输出对应的6bit或8bit信号。
如果只是LVDS针脚或背光插头排列不同，可以重新制作屏线，不一定要换驱动板。
以下情况则应重新评估驱动板：
• 原屏为TTL/RGB，新屏为LVDS；
• 原屏分辨率不是1024×768；
• 原板只支持固定6bit，而新屏要求8bit；
• 原板为CCFL背光方案，且没有可用LED供电；
• 原驱动程序无法调整时序；
• 新屏功耗超过原电源能力。
原来是CCFL背光，换LED屏怎么处理？
不少早期15寸工控机使用CCFL灯管和高压逆变器。更换为上述LED屏时，显示部分如果仍是1024×768单路LVDS，原信号驱动板可能可以保留。
但CCFL逆变器不能直接驱动LED屏。需要停用原高压板，并为新屏提供相应的12V背光电源、Enable和PWM信号。
这类项目通常有三种结果：
| 改造结果 | 处理方式 |
| 原板有稳定12V、EN、PWM输出 | 重做背光线 |
| 原板只有CCFL高压板 | 增加LED背光控制板 |
| 原板信号和背光都不兼容 | 更换整套驱动板 |
选型时不要忽略前框和触摸屏
虽然这些15寸屏的AA区较接近，但厚度从9.7mm到12mm不等。薄屏替换厚屏时，原压框可能压不紧；厚屏换入空间较小的机壳，则可能顶住后盖或主板。
带触摸屏的工控机还要确认：
• 触摸有效区是否覆盖304.128×228.096mm；
• 前框黑边是否遮挡画面；
• LCD背部接口是否与触摸排线冲突；
• 更换ADS或SFT屏后是否需要重新校准触摸坐标；
• 屏幕厚度变化后触摸玻璃是否受力。

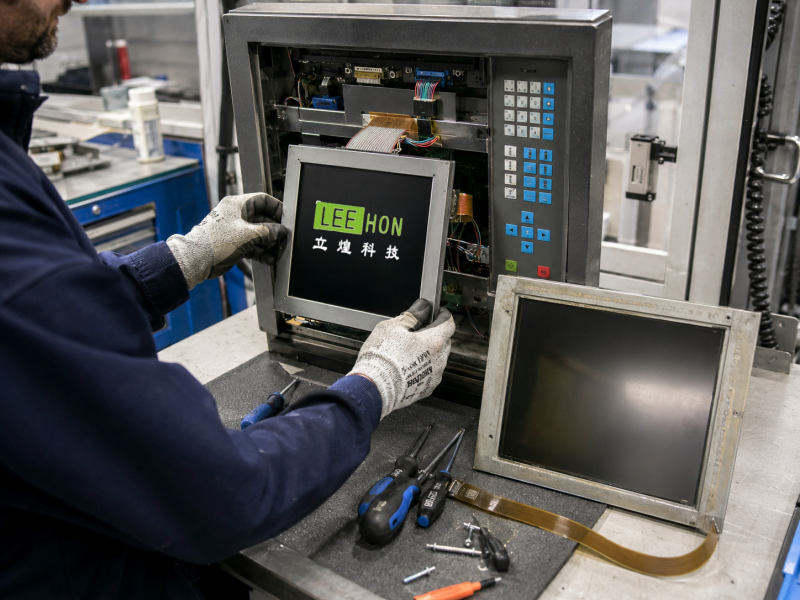

建议采用“先测线，再点屏”的替代流程
第一步，读取原屏完整型号，不要只记录“15寸方屏”。
第二步，确认原屏是不是1024×768、20pin单路LVDS和3.3V供电。
第三步，分别绘制20pin LVDS和5pin背光对照表。
第四步，检查第4脚、第20脚以及背光12V位置。
第五步，在限流条件下先测试LCD逻辑和图像，再开启背光。
第六步，测试红、绿、蓝、白、黑、灰阶和彩条，判断位宽和数据格式。
第七步，装入整机测试前框、触摸、亮度、温升和反复开关机。
15寸方屏替代看似规格统一，实际常在SEL68、反向扫描、背光5pin顺序和屏幕厚度上出现差异。杭州立煌科技可根据原屏型号、驱动板、LVDS线和背光线资料，协助比较友达、群创、京东方、天马等15寸XGA工业屏，并评估原驱动板保留、重新做线或整套换板的可行性。
项目沟通时，建议同时提供原屏背面标签、20pin接口照片、5pin背光插头、驱动板型号和机壳内部空间。
不同设备，对应的推荐型号不同
工控机15寸方屏LCD液晶屏替代，可以按照使用需求选择：
原设备是传统20pin LVDS工业屏：优先评估G150XTN06.0、G150XGE-L04。
希望改善侧面观看效果：重点评估DV150X0M-N10、P1500XGF1MB00。
原设备是CCFL背光：优先保留LVDS信号部分，重新配置LED背光电源和控制。
原接口、分辨率或结构特殊：不建议套用通用15寸型号，应重新核对驱动板和屏线。
真正决定能否替代的，不是“都是15寸1024×768”，而是20pin针脚、6bit/8bit、12V背光、控制电平、厚度和安装结构能否共同匹配。
FAQ
1. 15寸1024×768液晶屏都可以互换吗？
不能。尺寸和分辨率一致，只说明显示区域接近，还要核对20pin线序、3.3V供电、6bit/8bit、背光插头和结构尺寸。
2. G150XTN06.0和G150XGE-L04能直接互换吗？
两者主要尺寸和LVDS数据脚接近，但第4脚、第20脚的功能及悬空状态不同，正式替代前要确认SEL68和扫描控制。
3. DV150X0M-N10为什么不能直接使用其他型号的背光线？
它的5pin背光接口把12V放在第5脚，而部分友达、群创型号将12V放在第1脚，直接使用原线存在接错风险。
4. 宽视角屏可以替代普通TN屏吗？
可以作为升级方向，但要同时核对接口、时序、功耗、背光和结构，不能只看视角参数。
5. 原屏是CCFL，需要换驱动板吗？
显示接口和分辨率相同时，信号驱动板可能保留；CCFL高压逆变器通常需要停用，并改为LED背光供电方案。
6. 15寸方屏替代时最先测哪个参数？
先测原驱动板LCD逻辑输出电压，并核对20pin的VCC、GND和背光5pin的12V位置。电源线序没有确认前，不建议接入新屏。
