京东方BA121S01-100液晶屏替代有哪些型号？12.1寸SVGA工业屏选型

优先评估BA121S01-200，其次是G121SN01 V4和V403

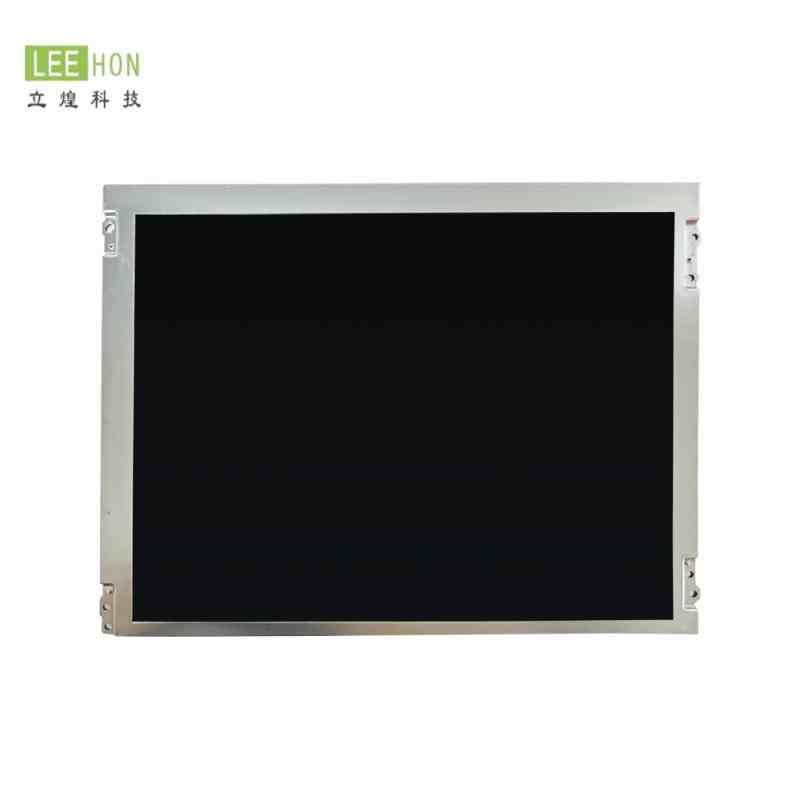

京东方BA121S01-100是一款12.1寸、800×600、4:3比例工业液晶屏。原屏采用单通道LVDS 20pin信号接口，并设置独立的5pin背光接口；LCD逻辑供电为3.3V，背光接口输入为12V，支持6bit和8bit LVDS切换。其显示区域为246×184.5mm，模组外形为279×209×9mm，典型亮度为400cd/m²。

从参数接近程度和改造量看，BA121S01-100的替代方向可分为三类：

这些型号只是替代候选，不代表未经测试即可直接批量安装。最终还要确认设备中的实际屏线、背光插头、触摸屏和安装结构。

BA121S01-100原屏参数

BA121S01-100的核心替代基准如下：

需要特别注意的是，原屏的20pin LVDS接口第4脚为6bit/8bit选择，第19脚为反向扫描控制；背光接口则单独提供12V、GND、开关控制和PWM调光。

一、BA121S01-200：

同品牌替代优先级较高，BA121S01-200同样是京东方12.1寸800×600液晶屏，显示区域为246×184.5mm，外形尺寸为279×209×9mm，典型亮度为400cd/m²。它支持6bit和8bit单路LVDS输入，并在模组内设置LED背光驱动电路。

更关键的是，BA121S01-200的20pin接口定义与BA121S01-100高度接近：

 • 1、2脚为LCD供电；
 • 第4脚为6bit/8bit选择；
 • 5至18脚为LVDS数据和时钟；
 • 第19脚为反向显示控制；
 • 第20脚为测试或保留脚。

其背光同样采用12V输入，并支持背光开关和PWM调光。

因此，BA121S01-200具备保留原驱动板和原屏线的较好基础，是BA121S01-100停产或缺货后可以优先测试的型号。

需要注意的是，BA121S01-200规格书标注的LED寿命参考值为30000小时，与BA121S01-100规格资料中的50000小时条件不同。长期运行设备应把背光寿命差异纳入评估，而不能只看接口能否点亮。

二、G121SN01 V4：

跨品牌但结构和线序接近，友达G121SN01 V4也是12.1寸800×600工业液晶屏，AA显示区为246×184.5mm，外形尺寸为279×209×9mm，采用单通道LVDS、3.3V逻辑供电和模组内置LED背光驱动。其典型亮度为450cd/m²，工作温度为-30℃至85℃。

G121SN01 V4的20pin信号定义与BA121S01-100非常接近，同样包含：

 • 1、2脚3.3V；
 • 第4脚SEL68；
 • 四组LVDS数据通道；
 • LVDS时钟通道；
 • 第19脚反向扫描控制；
 • 第20脚保留。

背光部分也使用典型12V输入，并配有EN和PWM调光。

从规格书对比看，G121SN01 V4可作为重点替代型号，但仍要检查背光插头型号、接口位置、安装孔位和原触摸屏结构。跨品牌替代不能只根据针脚表判断。

三、G121SN01 V403：

适合高亮、宽温升级吗，G121SN01 V403是G121SN01 V4的后续兼容方向。友达规格书明确说明，该型号采用单通道LVDS接口，并与G121SN01 V4接口兼容。

它保持了12.1寸、800×600、246×184.5mm AA区、279×209×9mm外形和3.3V逻辑供电，典型亮度提高到500cd/m²，工作温度为-30℃至85℃。

由于BA121S01-100与G121SN01 V4的主要信号针脚接近，因此G121SN01 V403也具备替代评估价值。不过，这属于基于接口链路的工程推断，样品阶段仍应核对：

 • 原背光5pin插头能否使用；
 • PWM频率是否兼容；
 • 第19脚显示方向是否正确；
 • 高亮背光是否增加整机温升；
 • 原驱动板能否稳定输出800×600、6bit或8bit LVDS。

如果原设备用于低温、高温或强光环境，G121SN01 V403比普通常温屏更有升级价值。

四、TCG121SVLCACNN-AN20：

不能直接换线，但适合重新配屏，京瓷TCG121SVLCACNN-AN20同样为12.1寸800×600工业液晶屏，AA区为246×184.5mm，典型亮度为450cd/m²，支持宽视角显示、3.3V逻辑供电和12V内置背光恒流驱动。其外形尺寸为278.3×207.5×9.5mm，与BA121S01-100存在小幅结构差异。

它不能直接使用BA121S01-100原来的20pin信号线和5pin背光线。该型号使用30pin综合接口，将LVDS信号、3.3V电源、12V背光输入、BLEN和PWM全部整合在同一接口内。

采用这一型号通常需要：

1. 重新定制30pin屏线；
2. 将原20pin信号和5pin背光重新合并；
3. 核对LVDS正负极及数据格式；
4. 修改安装支架或压框；
5. 检查前框开窗和触摸有效区；
6. 重新做整机点亮和老化测试。

因此，它更适合允许改屏线、改结构的批量设备升级，不适合现场无改动维修。

哪些12.1寸屏不适合作为直接替代？

以下屏幕即使也是12.1寸，也不能按BA121S01-100直接配屏：

1024×768分辨率屏：分辨率、时序和显示区域不同，原驱动板程序可能不支持。

30pin或40pin LVDS屏：需要重新核对线序和供电，不能只做插头转换。

CCFL背光屏：需要高压逆变器，与原LED背光系统不同。

不带LED Driver的屏：需要增加外部恒流背光板。

外形接近但AA区不同的屏：可能导致前框遮挡、黑边或触摸坐标偏移。

BA121S01-100替代选型顺序

实际配屏建议按照以下顺序进行：

第一步，确认设备中原屏完整标签，排除客户定制后缀或特殊触摸总成。

第二步，优先测试BA121S01-200，重点确认背光寿命和批次供货。

第三步，评估G121SN01 V4或G121SN01 V403，逐脚比较20pin信号和5pin背光接口。

第四步，如果同结构屏难以持续供货，再考虑TCG121SVLCACNN-AN20等30pin新方案，同时重新定制屏线。

第五步，完成彩条、灰阶、背光调光、反复开关机、长时间老化、触摸和整机装配测试。

杭州立煌科技可协助BA121S01-100替代核对

BA121S01-100替代不仅涉及LCD型号，还涉及LVDS线序、背光插头、驱动板程序和机械结构。杭州立煌科技可根据原屏标签、驱动板型号、20pin屏线、5pin背光线和整机安装照片，协助比较京东方、友达、京瓷等12.1寸SVGA方案，并配套屏线、驱动板和触摸屏。

项目选型的重点不是简单给出多个相似型号，而是明确哪些型号可以保留原线，哪些需要重新做线，哪些需要连驱动板和结构一起调整。

京东方BA121S01-100液晶屏替代可优先考虑以下型号：

BA121S01-200：同品牌、同尺寸、同20pin线序，优先验证。

G121SN01 V4：电气和结构接近，亮度及温宽有所提升。

G121SN01 V403：与V4接口兼容，适合高亮宽温方向。

TCG121SVLCACNN-AN20：适合重新配线和结构改造，不属于直接替换。

正式选型时，建议以原厂规格书、实物针脚、机械图、样品点亮和整机测试为依据。供货状态、产品版本和批次差异需在采购前由供应商书面确认。

京东方BA121S01-100替换FAQ

1. BA121S01-200能直接替代BA121S01-100吗？

两者尺寸、分辨率、20pin线序和12V背光方向高度接近，可作为优先替代型号测试，但仍要确认背光插头、结构孔位及驱动板实际状态。

2. G121SN01 V4可以使用原驱动板吗？

如果原驱动板输出800×600单路LVDS，支持对应6bit或8bit模式，并且20pin和5pin线序一致，通常可以保留原驱动板进行样品验证。

3. G121SN01 V403比原屏亮多少？

BA121S01-100典型亮度为400cd/m²，G121SN01 V403典型亮度为500cd/m²。亮度提升后需要重新检查背光功耗和整机温升。

4. 京瓷TCG121SVLCACNN-AN20为什么不能直接替代？

因为它采用30pin综合接口，而BA121S01-100采用20pin信号加5pin背光的分离结构，需要重新制作屏线并调整安装结构。

5. 替代屏点亮后颜色异常是什么原因？

常见原因包括6bit/8bit模式不匹配、LVDS正负极接反、数据格式不同、SEL68设置错误或驱动板屏参不正确。

6. BA121S01-100替代时最关键看什么？

优先核对800×600分辨率、246×184.5mm显示区、279×209×9mm外形、20pin LVDS定义、3.3V逻辑供电、12V背光和5pin背光控制。
