服务热线： 在“电容触摸”几乎成了默认选项的今天，很多人会下意识把电阻触摸屏归类为“旧技术”。但只要你把视角从“体验像不像手机”切换到“工业设备要不要在极端工况下持续可用”，你会发现：电阻触摸从来不是被淘汰的技术，而是一种对失效模式更友好、对输入介质更宽容、对现场维护更现实的工程选择。
这也是为什么一些医疗设备、工厂HMI、车载/船舶终端、户外仪表、手持巡检器等产品，依然稳定地使用电阻触摸屏，甚至明确指定“五线电阻”。原因不神秘：它不是在“追新”，而是在选择一种更符合工况的“可靠输入系统”。
本文不从“电阻vs电容谁更先进”这种老话题出发，而从工业项目真正关心的三件事切入，带你了解电阻触摸屏：
1·设备在手套、油污、水汽、粉尘、强干扰环境下，输入是否还能稳定可用
2·误触/漂移/失灵时，系统是“可恢复”还是“不可控”
3·全生命周期（维护、替换、校准、成本）到底是谁更省事
一、电阻触摸屏到底“测的是什么”：

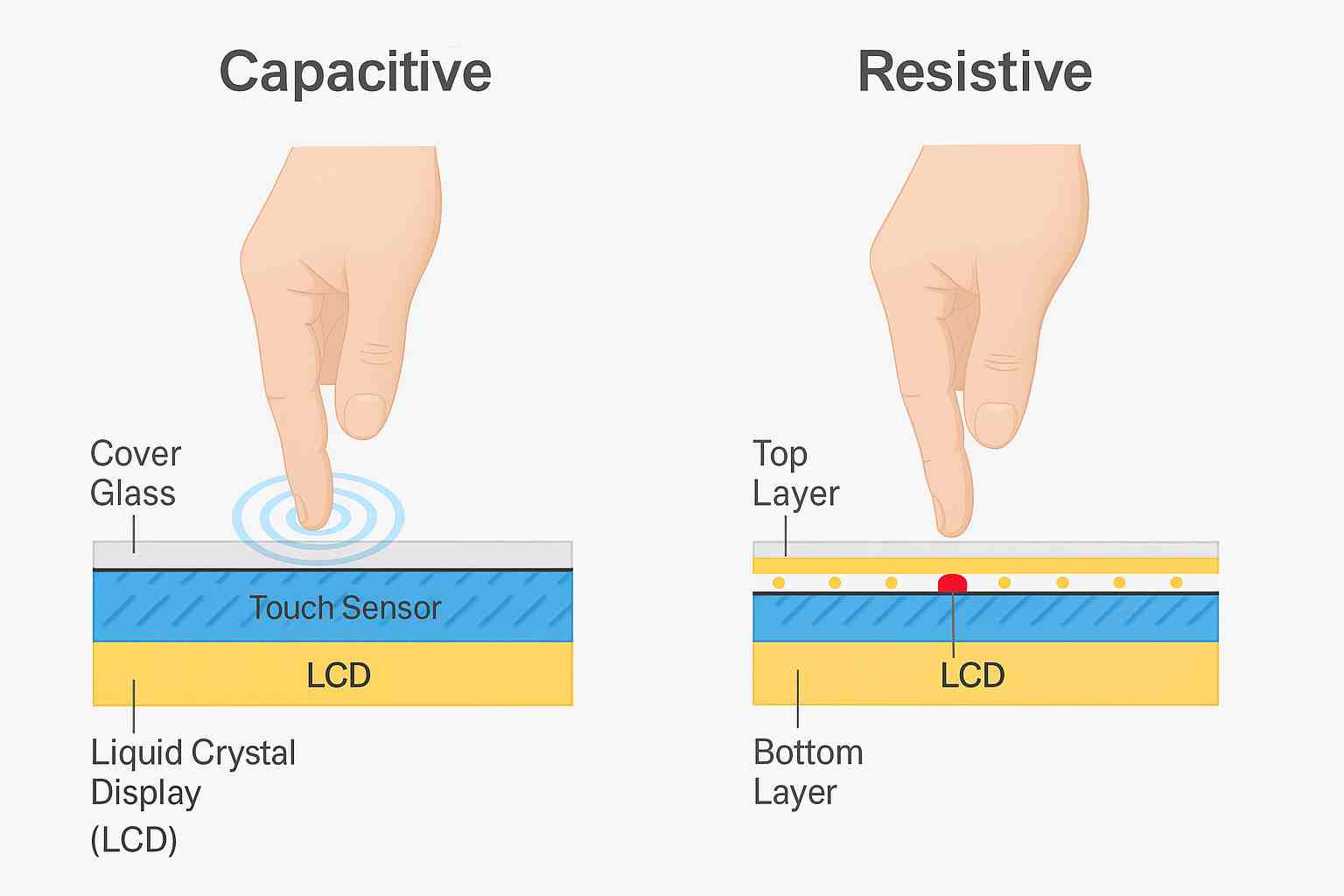

它不是测电容，而是测电阻网络的电压分配，电阻触摸屏的工作方式非常“工程”：在一张电阻网络上施加电压，触碰时两层接触形成采样点，通过测量电压比值/电阻比值来定位坐标。TI：电阻触摸通过对电阻网络施加电压并测量电阻比值变化来确定触点位置，并指出最常见的电阻触摸架构是4线与5线两种。
这句话背后的“工业意义”是：
它对“输入物体”几乎不挑：手指、手套、塑料笔、金属笔、工具尖端，只要能施加压力形成接触，就能触发
它对表面水汽的敏感机制与电容触摸不同：不会因为人体电场被水膜改变就立刻失控（当然也会受影响，但失效形态往往更可控）
它的核心挑战不在“算法”，而在“机械叠层耐久+模拟采样抗噪+校准一致性”
二、电阻触摸屏更像“容错输入”
工业场景里，电阻触摸屏更像“容错输入”，电容触摸更像“高体验输入”如果把触控系统当成“人机输入端口”，工业应用其实更在意两件事：输入容忍度与失效可控性。
1、输入容忍度
现场操作不是“干净手指”工业现场常见输入介质包括：厚手套、湿手套、油污手套、一次性PVC手套、绝缘手套、笔、扫码枪尾端、甚至手持工具。电阻触摸靠压力触发，天生对这些输入更宽容。
很多“电容触摸很先进”的争论，放到真实工况就会变成一句话：
你要的是“像手机一样顺滑”，还是“任何时候都能点得动、点得准”。
2、失效可控性
最怕“鬼点乱跳”，而不是“手感变差”，工业设备最致命的触控问题不是“滑动没那么顺”，而是出现不可预测的误触：
UI自己乱点、参数被误改、设备误启动
强干扰下触控漂移，操作员越急越点不准
水汽/油膜导致多点误判，系统进入“无法控制”的状态
电阻触摸的失效形态通常更接近“触发不灵”或“偏差可校准”，而不是“随机触发”。这也是它在一些高风险场景仍然被保留的重要原因。
三、电阻触摸屏适合哪些工业场景？
下面按“工况组合”来归类，你会更容易把它和项目需求对上号。
场景A：必须戴手套、且手套类型不可控
典型：工厂产线、仓储分拣、冷链、检修维护、化工防护。
电阻触摸对手套材质不敏感，只要能施加压力即可，采购沟通也更简单：不用陷入“这款电容能不能支持3mm丁腈+水膜+低温”的反复拉扯。
场景B：有油污、粉尘、金属屑、液体飞溅
典型：机床/CNC、注塑、食品加工台面边缘、维修车间。
电阻触摸更容易做“可用的稳态”：即使表面不干净，触控也不至于出现大范围误触乱跳。对“误触风险敏感”的设备，这是非常现实的价值。
场景C：强EMI/强瞬态干扰环境，且线束复杂
典型：变频器附近、电机启停频繁、继电器密集、长线束HMI、车载电源波动大。
电阻触摸是模拟采样系统，当然也会受噪声影响，但其抗干扰设计路径往往更直接：滤波、采样策略、屏蔽接地、布线隔离。相比之下，电容触摸在强干扰+水汽+手套叠加时，更容易出现“误触不可控”的体验风险。
场景D：需要尖端输入或“精确点选”，UI元素小
典型：仪器仪表、手持测试表、老一代工业软件界面（按钮密集）。
电阻触摸支持细尖触控笔/硬物点选，不依赖手指面积与电场耦合，适合做高密度按键界面。
场景E：对维护与替换更敏感，生命周期长
典型：医疗设备、政企终端、工业控制柜，十年以上服役。
电阻触摸的供应链成熟、替换成本相对可控；在“能持续供货、可维护”这条线里，它经常是更现实的方案。
四、为什么有些设备还在用“五线电阻屏”？
电阻触摸常见4线与5线，两者差异不在“几根线更高级”，而在“坐标测量的稳定性与寿命模型”。
TI在控制器应用说明中明确指出，4线与5线是最常见的电阻触摸架构。

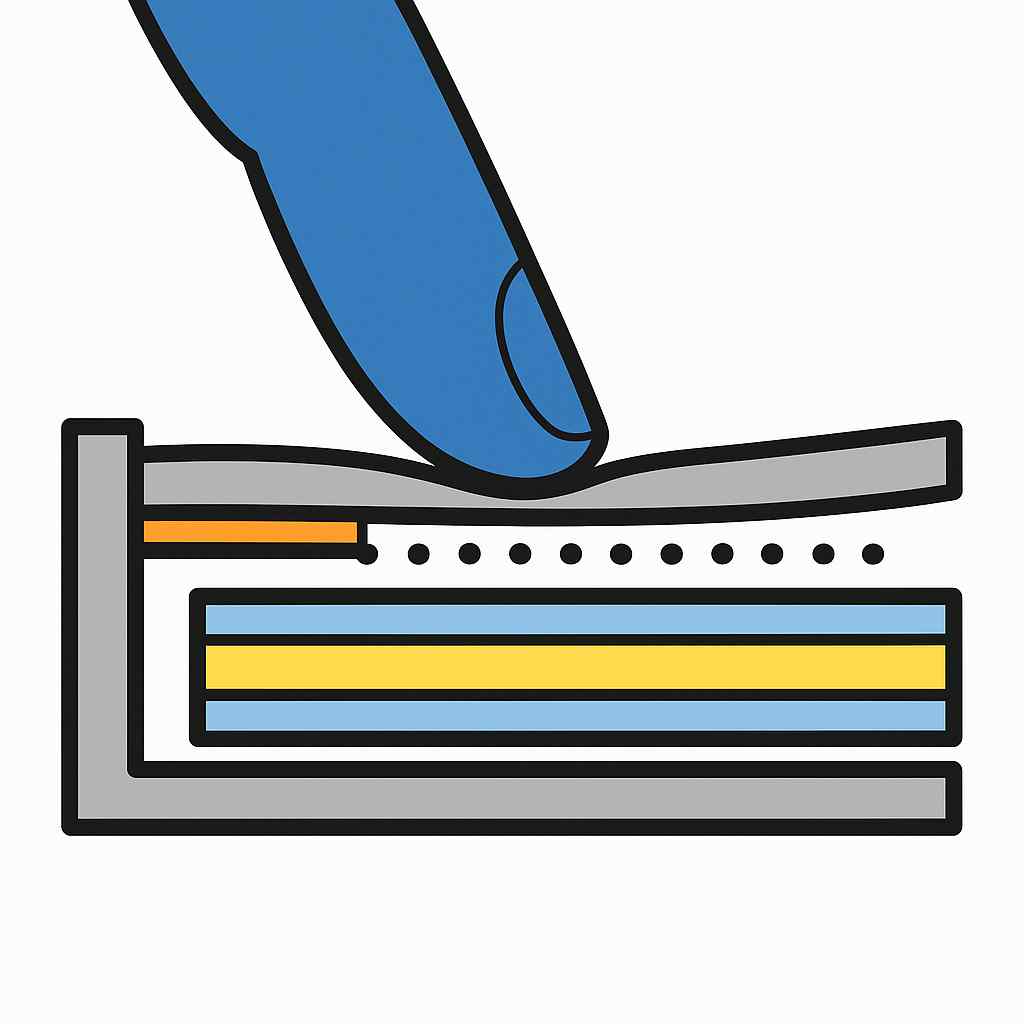

更关键的工程差异在于：5线方案把关键测量电极放在稳定的后层（通常是玻璃基板），上层更多扮演探针/接触层角色，这让它更抗老化、更抗上层磨损带来的漂移。
Elo在其AccuTouch五线电阻产品说明中强调：其X/Y测量在“稳定的后层玻璃”上完成，而许多电阻设计使用会弯曲的塑料层来参与测量。
这句描述非常“工业”：它直指五线电阻的价值不是“更灵敏”，而是长期稳定与抗磨损带来的坐标漂移。在频繁点按、环境粗糙、清洁擦拭多的场景里，电阻触摸真正难的是“用久了还准不准”，而五线电阻更擅长把这件事做好。
可以把“五线仍在用”的原因总结成三条更实用的工程语言：
1、耐久优先：上层磨损不容易直接伤到测量电极
对于频繁点按、粗暴清洁、甚至表面细微划伤的设备，五线结构更能把“磨损”与“测量稳定性”隔离开。
2、校准压力更小：漂移更慢、更可预测
电阻触摸并非都需要频繁校准，但在长期服役设备里，“漂移速度”决定维护成本。五线结构的设计目标之一就是降低这类漂移风险。
3、在“工况叠加”里更安心：手套+污渍+干扰同时出现时
电容触摸在极端叠加工况下，常见风险是误触不可控；五线电阻的风险更多是“变钝/变偏”，通常更容易通过UI冗余、校准、滤波策略兜住。
五、别把电阻触摸当成“老技术”：
电阻触摸的优势其实踩在工业系统最难的两条线上
1、对输入介质“宽容”，减少需求不确定性
电容触摸选型常被“手套/水汽/EMI”三件事拖进无休止的边界讨论，而电阻触摸的需求表达更接近“能不能按下去、能不能按得准”。在多供应商、多批次、多地区维护的项目里，这种“需求确定性”就是成本。
2、对系统耦合更不敏感，尤其在复杂线束与LVDS显示系统里
你的整机通常包含：LCD液晶屏、背光驱动、电源、触控、主板高速接口（LVDS接口常见），这几者之间会通过回流路径、线束、地弹噪声相互影响。
LVDS作为LCD常用差分接口，本身依赖良好的端接与走线来保证信号完整性；AUO的工业液晶屏规格书在接口描述中也明确该类模组使用LVDS接收器并说明其作为LCD接口的高速传输方式。
当设备出现“背光调光引起触控飘”“电机启停引起触控乱跳”时，本质往往是系统耦合问题。电阻触摸虽然也会受噪声影响，但其调优路径更像模拟工程：采样滤波、走线隔离、屏蔽接地、触控控制器设置。很多项目选择电阻触摸，就是在把风险从“算法黑箱”转回“可控工程”。
六、电阻触摸屏怎么和LCD工业液晶屏搭配
电阻触摸屏从来不是单独存在的，它几乎总是叠在LCD液晶屏之上，组成触摸显示模组。选型时建议把这三块一起当系统看：
1、光学与可视：
电阻触摸通常牺牲一点透过率，换可用性电阻触摸的叠层会带来一定的反射与透过率损失，尤其在户外/高亮环境下更明显。解决路径通常是：
1·LCD液晶屏选更高亮度或更高对比度
2·表面做AR/AG处理
3·结构上控制内反射与气隙
这也是为什么不少“电阻触摸+工业屏”组合更常出现在中小尺寸、近距离操作、半户外或遮光条件较好的设备上。
2、触控精度与UI设计：
电阻触摸要靠“界面友好”放大可用性，电阻触摸能做到精确点选，但滑动与多点体验通常弱于电容。工业软件常见的策略是：
1·按钮更大、间距更足
2·关键操作二次确认
3·切换成“点按为主”的交互（而非手机式手势）
这不是“退步”，而是把交互设计与输入技术匹配，提升整体可靠性。
3、EMI与线束：
触控线束与LVDS、背光、开关电源要做物理隔离
如果液晶模组走LVDS接口（工业屏很常见），触控FPC与LVDS线束、背光高频回路最好保持距离，并在接地与屏蔽上形成明确策略。AUO模组接口说明中对LVDS作为高速差分传输的定位，本质也提醒了“它是会耦合噪声的高速链路”。
七、推荐2款液晶屏型号
下面给出两款来自指定品牌的LCD液晶屏型号，覆盖“中尺寸HMI”与“经典工业尺寸”，两者都明确采用LVDS接口，适合做触摸显示模组的底层液晶选择。型号参数以公开规格书为依据，实际供货版本与背光方案请以采购批次为准。
推荐1：G121XN01V0
尺寸/分辨率：12.1英寸，1024×768（XGA）
接口：LVDS（模组内置LVDS接收器）
典型应用：工业控制面板、医疗设备、工控机HMI等
AUO规格书在接口章节中说明该模组使用LVDS接收器，并将LVDS作为LCD接口的高速差分传输方式。
适配电阻触摸的理由：12.1“是很多工业HMI的”经典尺寸“，配电阻触摸后UI空间充足，做大按钮与明确交互更容易，适合”可靠输入优先“的场景。
推荐2：TCG070WVLPEANN-AN20
1·尺寸/分辨率：7英寸，800×480（WVGA）
2·接口：LVDS（规格书与渠道参数均标注LVDS）
3·典型应用：便携/车载/工业手持终端、小型HMI
该型号的Kyocera规格书为工业用途显示模组文档；其接口为LVDS、尺寸为7英寸、分辨率800×480。
适配电阻触摸的理由：7“小尺寸在手套/粉尘环境的”点按型交互“很常见，电阻触摸可用笔或工具操作，适合现场维护与快速输入。
八、选型建议
为了避免选型变成“各说各话”，建议把需求拆成可验收条款：
1·输入介质：手套类型、是否湿手套、是否需要笔/工具点选
2·环境污染：油污/粉尘/金属屑、清洁频次与方式
3·干扰环境：是否有电机/变频器/继电器频繁动作，线束长度，是否与LVDS接口、背光回路并走
4·可靠性目标：允许“变钝/偏差可校准”，还是不能出现“误触乱跳”
5·维护策略：是否允许现场校准，替换周期，备件可得性
用这张需求单去沟通，供应商很容易给出明确建议：选4线还是5线、触控控制器用什么采样策略、是否需要屏蔽层与接地优化，而不是只给你一句“支持多点触控”。
九、常见问题
Q1：电阻触摸屏为什么适合戴手套的工业场景？
因为它依赖压力形成接触采样，不需要人体电场耦合，手套材质对触发影响更小。其基本工作原理是对电阻网络施压测量电阻/电压比值变化。
Q2：五线电阻屏相比四线电阻屏，核心优势是什么？
五线方案把关键测量放在更稳定的后层（常为玻璃层），上层更多作为探针层，耐久与长期稳定性更好。Elo的五线电阻说明强调X/Y测量在稳定后玻璃层完成。
Q3：电阻触摸屏在水汽/油污环境下更稳吗？
很多情况下更“可控”。电阻触摸更常见的风险是灵敏度下降或偏差可校准，而电容触摸在水膜/干扰叠加时更容易出现误触不可控。是否更稳取决于叠层、密封、采样滤波与系统接地。
Q4：电阻触摸屏还能做多点吗？
传统模拟电阻触摸以单点为主，多点能力有限且实现复杂。工业场景常用“点按型交互”规避多点依赖，把可靠性放在更高优先级。
Q5：电阻触摸与LVDS接口的LCD工业屏搭配时，要注意什么？
LVDS是高速差分链路，线束与回流路径容易与触控采样系统形成耦合。选型与布局上要把触控FPC与LVDS、背光回路、电源高频区做隔离，并把接地与屏蔽策略前置评审。AUO的模组规格书也明确其使用LVDS作为LCD接口传输方式。
电阻触摸屏幕没有“过时”，它只是把优先级放在工业真正需要的地方当你把“触控选型”的判断标准从“像手机一样好滑”转到“手套/油污/水汽/干扰下能否稳定可用、失效是否可控、维护是否现实”，电阻触摸屏，尤其五线电阻屏，就会重新变成一个非常合理的工业方案。
