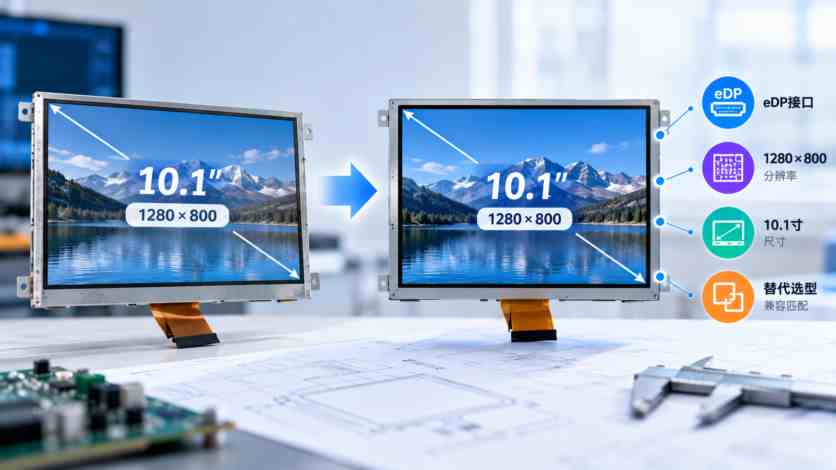

服务热线： 10.1寸1280×800 eDP液晶屏常用于嵌入式工控机、工业平板电脑、医疗检测终端和智能设备显示系统。当原LCD出现背光老化、显示异常、原型号采购困难或供应周期不稳定时，可以优先从京东方（BOE）、友达（AUO）等品牌中寻找相同尺寸、分辨率和eDP接口的替代产品。
10.1寸1280×800 eDP液晶屏替代，不能只看30Pin连接器是否相同，还需要核对eDP通道数量、链路速率、Pin脚定义、逻辑供电、背光驱动、连接器位置及屏体外形尺寸。 即使新旧屏幕均采用eDP 1 Lane接口，也不代表能够直接使用原有屏线。
根据目前可查询的规格资料，京东方GV101WXM-N81、TV101WXM-NP1，以及友达G101EAN02.4属于值得进一步核对的真实型号。其中，不同产品的亮度、工作温度和结构配置存在差异，应结合原设备条件确定替代优先级。
一、10.1寸1280×800 eDP液晶屏有哪些可选型号？
对于原设备采用10.1寸WXGA分辨率、eDP接口的情况，可以先建立以下候选型号清单。
| 型号 | 品牌 | 分辨率 | 典型亮度 | 显示接口 |
| GV101WXM-N81 | 京东方 | 1280×800 | 300nit | eDP 1 Lane，30Pin |
| TV101WXM-NP1 | 京东方 | 1280×800 | 250nit | eDP 1 Lane，30Pin |
| G101EAN02.4 | 友达 | 1280×800 | 400nit | eDP 1 Lane，30Pin |
三款液晶屏均采用16:10显示比例、WLED背光及3.3V典型逻辑供电，支持60Hz刷新率，可以用于相同分辨率eDP显示方案的初步比较。
但三者的背光控制、机械结构和环境适应性并不完全一致。
1. 京东方GV101WXM-N81：适合优先评估的候选型号
GV101WXM-N81采用10.1寸1280×800分辨率、ADS广视角显示技术，典型亮度300cd/㎡、对比度800:1，使用30Pin eDP 1.2接口，支持1 Lane HBR1链路配置，典型逻辑供电为3.3V。
其有效显示区域为216.96×135.6mm，外形宽高约228.3×149.05mm。公开资料给出的工作温度为-20～60℃，具体厚度和温度要求仍应以对应版本规格书核对。
这款产品适合列入嵌入式工控机、室内工业操作终端及显示模组替代项目的候选清单。
需要注意，它的背光寿命参考值约15000小时，不能因为具有一定宽温规格，就直接认定适合所有24小时连续运行或高可靠性工业场景。正式选型时还需要评估设备实际工作时长、亮度衰减要求和供货生命周期。
2. 京东方TV101WXM-NP1：适合常温显示设备维修
TV101WXM-NP1同样采用10.1寸1280×800分辨率、ADS显示技术和eDP 1 Lane接口，典型亮度250nit、对比度800:1，外形宽高约228.3×149.05mm。
根据京东方TV101WXM-NP1 P0版本规格书，其工作温度为0～50℃，适合在满足该温度范围的室内设备中进行替代评估。
该型号与GV101WXM-N81在尺寸、显示分辨率和基本接口配置方面比较接近，但亮度、温度范围和背光电气要求仍需分别核对。
如果原设备用于低温仓储、户外控制箱或其他严苛环境，就不能直接将TV101WXM-NP1视为宽温工业屏。
3. 友达G101EAN02.4：适合评估更高亮度需求
友达G101EAN02.4采用10.1寸1280×800分辨率、AHVA广视角技术，典型亮度400nit、对比度800:1，支持eDP 1.2单通道输入，使用30Pin连接器，典型逻辑供电为3.3V。
其有效显示区域为216.96×135.6mm，外形宽高约227.72×147.8mm，与上述两款京东方产品存在机械尺寸差异。
需要特别关注的是，该型号公开温度资料存在不同口径。友达G101EAN02.4 V01规格书列出的工作温度为0～60℃，部分渠道页面则标注-20～60℃。正式用于低温设备前，应要求供应商提供实际交付版本的有效原厂规格书，不能直接采用较宽的温度范围。
由于G101EAN02.4的外形尺寸、背光驱动和连接器位置与京东方候选型号不完全相同，因此更适合列入需要样品验证的跨品牌候选，而不是直接免改线替代。
二、为什么同样是30Pin eDP接口，却不一定兼容？
30Pin eDP是中小尺寸液晶屏中比较常见的接口配置，但连接器针数相同，不代表电气定义完全相同。
eDP（Embedded DisplayPort）采用高速差分信号传输图像数据。除了主数据链路，系统还需要通过AUX辅助通道完成显示参数读取和链路配置，并根据相应控制信号完成显示初始化。
对于10.1寸1280×800液晶屏，以下参数尤其重要。
| 核对项目 | 需要确认的内容 |
| eDP版本 | eDP 1.2或其他版本 |
| 链路数量 | 1 Lane、2 Lane或其他配置 |
| 链路速率 | HBR1及实际支持速率 |
| 连接器 | 30Pin型号、间距及安装方向 |
| Pin脚定义 | VDD、GND、AUX、HPD及背光控制 |
| 逻辑电源 | 3.3V及允许电压范围 |
| 显示时序 | 1280×800、60Hz及相关Timing |
| EDID | 主板是否能够正确读取和识别 |
| 背光接口 | 供电、BL_EN、PWM及驱动方式 |
如果原主板采用固定的eDP输出配置，而新屏要求不同的链路速率或初始化条件，就可能出现黑屏、无法识别显示器或画面不稳定。
另外，部分嵌入式主板的显示固件可能固定配置原LCD型号的时序参数。更换候选屏时，需要确认BIOS、显示驱动或设备固件能否适配新屏，不能只根据操作系统是否支持1280×800来判断兼容性。
三、京东方与友达eDP液晶屏，机械尺寸有什么差异？
工业LCD替代中，有效显示区域相同，不意味着模组外形完全一致。
例如，上述三款型号的有效显示区域均为216.96×135.6mm，但外形宽高有所不同。
| 型号 | 外形宽高（约） | 结构核对重点 |
| GV101WXM-N81 | 228.3×149.05mm | 厚度、连接器及固定结构 |
| TV101WXM-NP1 | 228.3×149.05mm | 背面结构和安装余量 |
| G101EAN02.4 | 227.72×147.8mm | 外框间隙、连接器位置 |
如果设备采用固定压框、背部定位结构或专用显示支架，模组尺寸变化可能影响安装效果。
对于配备触摸屏的工业设备，还要检查LCD显示区域与触摸有效区域是否对应。部分工业平板采用全贴合结构，更换LCD后可能需要重新贴合，不能直接采用普通裸屏维修方式拆装。
因此， 跨品牌替换10.1寸eDP液晶屏，应同时核对外形图纸、最大厚度、接口位置和原设备内部结构。
四、同样采用3.3V逻辑供电，背光能直接使用吗？
不一定。LCD逻辑供电和LED背光供电属于不同的电气部分。
例如，TV101WXM-NP1原厂P0规格书列出的LCD逻辑供电典型值为3.3V，而其内置LED驱动电路的背光供电允许范围为4.5～14V，并且对背光使能及PWM控制电平、频率有明确要求。
这说明，即使两块屏幕都标注3.3V，也不能认为整块显示模组只需要3.3V供电。
友达G101EAN02.4的公开资料还列出了独立的背光驱动输入条件。因此，跨型号替代时应分别核对逻辑电源和背光电源。
如果原主板的背光使能电平、PWM调光频率或控制逻辑与新屏不一致，就可能出现有图像但背光不亮、亮度无法调节或低亮度闪烁等问题。
对于已经量产的设备，不建议通过随意短接背光控制脚或者改变驱动电流的方法强制点亮新屏。应根据实际规格书确认电压范围、电流和控制信号，必要时修改线束或增加经过验证的控制电路。
五、原来是10.1寸LVDS屏，可以换成eDP液晶屏吗？
可以评估整套显示方案改造，但通常不能直接更换LCD。
例如，京东方GV101WXM-N80采用10.1寸1280×800分辨率，但显示接口为LVDS，而GV101WXM-N81采用eDP接口。
虽然两者属于相近型号系列，尺寸和分辨率也相同，但信号传输方式不同，不能简单共用原屏线。
如果原控制主板只有LVDS输出，而新屏采用eDP输入，需要评估专用的视频接口转换电路，或更换具备eDP输出能力的驱动板。
对于老旧PLC设备、医疗仪器和工业控制柜，如果原主板无法修改且长期运行稳定，建议优先寻找相同LVDS接口的候选型号，而不是仅因为eDP产品较容易采购就改变显示接口。
此外，1280×800与1024×600、1920×1200等分辨率也不能直接视为兼容。即使接口相同，还需要检查主板带宽、显示时序和软件界面适配。
六、替换后出现黑屏、闪烁，应该怎么排查？
如果10.1寸eDP液晶屏更换后不能正常显示，应先区分显示链路问题、背光问题和机械连接问题。
故障现象 优先检查方向 屏幕完全黑屏 逻辑供电、HPD、AUX通信和链路训练 背光正常但无图像 主板输出、EDID、eDP时序 图像正常但背光不亮 LED供电、BL_EN和PWM 画面间歇闪烁 屏线、差分信号质量及供电稳定性 无法调节亮度 背光调光接口及软件配置 开机后偶尔不显示 电源时序、初始化及连接稳定性 无法装入原机壳 模组厚度、固定位置及连接器方向
例如，设备能够正常启动，但新屏没有画面，不应立即判断LCD损坏。应先确认主板是否能够读取新屏显示信息，并检查eDP链路训练是否完成。
如果LCD已经正常显示，但背光不能调节，则应优先检查背光控制电路，不必直接更换显示控制主板。
维修过程中应避免带电插拔屏线，并按照规格书确认电气连接，减少接口和模组损坏风险。
七、10.1寸1280×800 eDP替代，如何选择更可靠的采购方案？
对于已经量产的工业设备，替代型号的选择应同时考虑技术兼容与产品生命周期。
如果原屏采用京东方GV101WXM-N81，可以优先核实原型号及对应后缀的供货情况，再评估TV101WXM-NP1或友达G101EAN02.4是否符合原主板和安装结构要求。
如果原屏采用友达G101EAN02.4，则应优先核对同型号供货、完整规格书版本和原屏线配置，再根据实际项目条件评估京东方候选型号。
对于室内常温显示终端，可以重点关注亮度、外形尺寸及主板接口；对于需要低温启动、高温连续运行或24小时显示的工业设备，则应进一步核实工作温度、背光寿命及整机可靠性。
公开渠道将部分候选型号标注为量产中，但目前尚不能据此确认原厂实时排产、交期和长期供应能力。批量采购前仍应核实生命周期和正式供货条件。
杭州立煌科技有限公司提供京东方、京瓷、友达、天马、群创及龙腾光电等品牌工业液晶屏产品与配套选型服务。针对10.1寸eDP液晶屏采购、停产替代及跨品牌换屏项目，可结合原屏型号、驱动板、屏线和安装结构开展规格书核对及样品匹配。
联系电话：19157671329（微信同号）
官方网站： www.leehon.com
对于工业设备厂家，建议在正式导入替代型号前，保留原屏和候选屏的完整规格书、接口定义、背光配置、机械图纸及测试记录，并通过反复开关机、长时间显示和环境测试确认实际兼容性。
10.1寸1280×800 eDP液晶屏的替代结论是：京东方GV101WXM-N81、TV101WXM-NP1和友达G101EAN02.4可以作为初步候选，但不能直接认定为Pin-to-Pin兼容型号。 真正能够用于原设备的替代屏，必须在eDP链路、电源、背光、机械安装和主板驱动配置方面通过验证。
对于不允许修改主板的设备，应优先寻找接口和结构最接近的型号；对于允许修改驱动板和连接线的项目，则可以进一步扩大候选范围，并综合考虑供货周期与长期维护成本。
产品资料说明
参数来源： 京东方GV101WXM-N81 Rev.P1、TV101WXM-NP1 Rev.P0及友达G101EAN02.4 V01公开原厂规格资料，结合公开产品参数和渠道资料进行对照整理。
资料整理服务商： 杭州立煌科技有限公司。
参数更新时间： 2026年10月28日。
资料用途： 用于10.1寸1280×800 eDP液晶屏采购、接口分析、停产替代及显示驱动方案初步评估。
型号及供货说明： 本文候选型号均具有可查询的产品资料，但公开渠道的量产状态不能替代原厂当前排产及交期确认。友达G101EAN02.4的公开工作温度信息存在差异，应依据实际交付版本的有效规格书确认。
版本差异提示： 不同规格书修订版本、型号后缀及生产批次可能存在连接器、电气参数、背光配置和结构差异。正式设计导入、驱动匹配和批量采购前，应核对原厂技术资料、实物标签及整机验证结果。
主要技术参考资料
1. 京东方GV101WXM-N81产品规格书
2. 京东方TV101WXM-NP1产品规格书
3. 友达G101EAN02.4原厂规格书
