液晶显示屏驱动板概述

     打开液晶显示器的外壳，就会发现几块电路板。其中有一块面积较大、设计比较紧凑的电路板就是液晶显示器的主板，通常称为“驱动板”。驱动板的作用是把外部主机送来的信号进行处理和控制，然后送给液晶面扳，显示出图像。图1所示是某液晶显示器的主板实物图。驱动板上比较重要的集成电路是主控芯片（Sealer芯片）和微控制器（MCU）。驱动板的输入接口通过连接线与计算机主板显卡主控芯片 相连，输出接口通过一条或者两条信号传输排线与液晶面板相连。

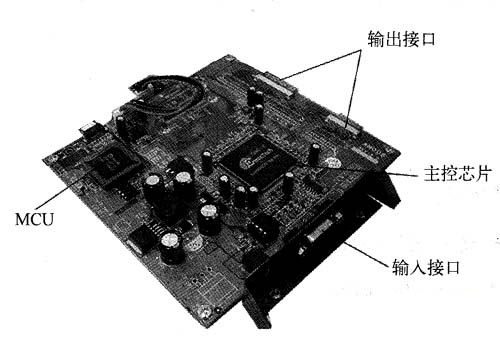

图1液晶显示器主板实物图

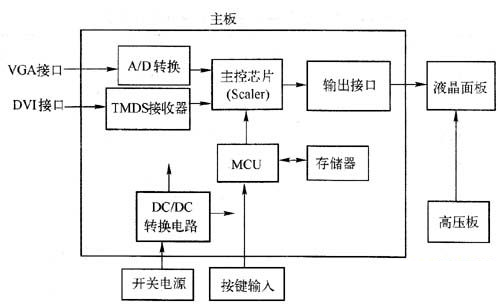

     图2所示为液晶显示器驱动板组成框图，从图中可以看出，驱动板上主要有以下几类电路：

     ①VCA、DVI输入接口和液晶输出接口电路：用以接收计算机主机显卡输出的模拟和数字信号。

     ②A／D转换电路：用以将模拟VGA输入接口输出的模拟信号转换为R、G、B数字信号，送主控电路（Sealer）进行处理。

     ③主控电路：也称Sealer电路，其作用是把A／D转换电路送来的RGB数字信号进行差补缩放处理，然后再经液晶屏输出接口电路送到液晶屏。

     ④微控制器电路：主要包括MCU（微控制器）和存储器。MCU的主要作用是控制电源的开关和节能状态、频率计算、RS-232通信、字符显示（0SD）控制等。存储器（EEPROM）用于存储液晶显示器的设备数据和运行中所需的数据，主要包括设备的基本参数、制造厂商、产品型号、分辨率、最大行频率、场刷新率等，还包括设备运行状态的一些数据，如白平衡数据、亮度、对比度、各种几何失真参数、节能状态的控制数据等。
