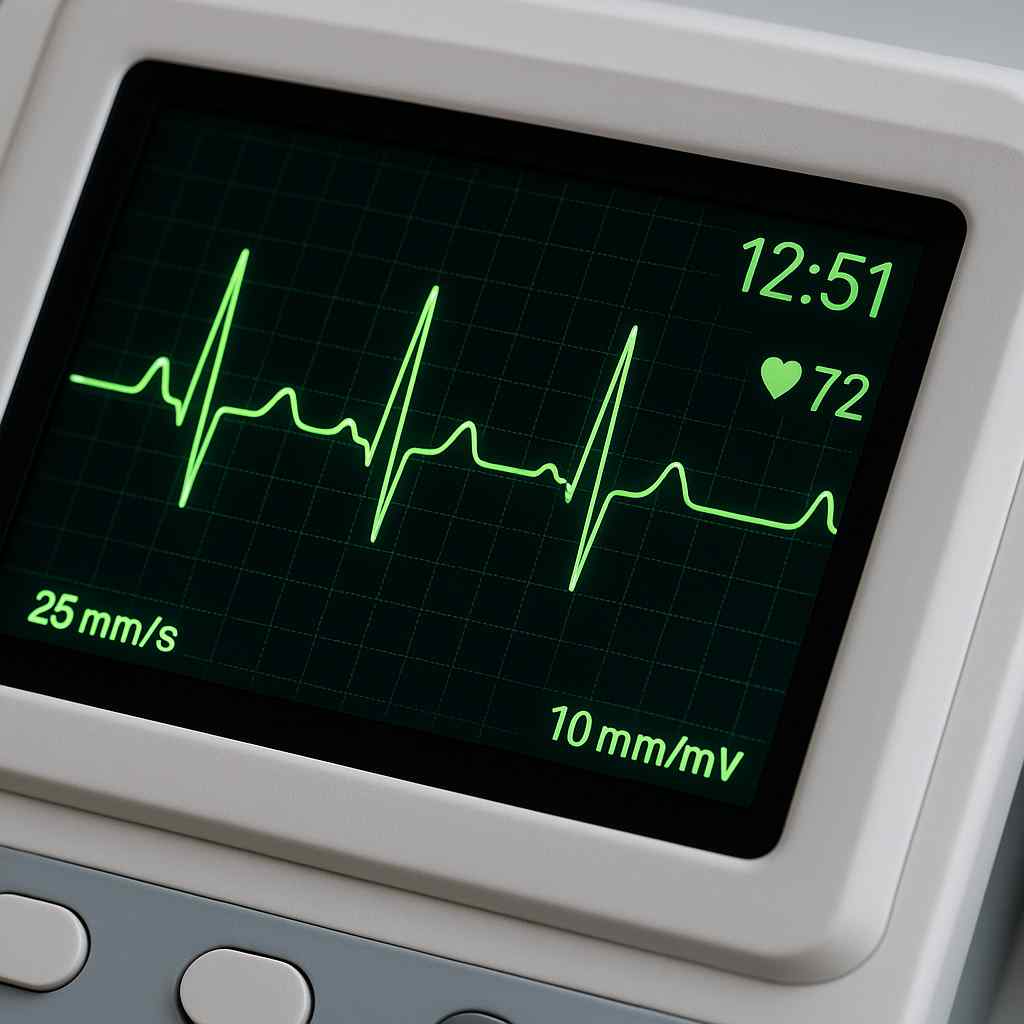

心电图仪（ECG）液晶显示屏幕供应

心电图仪（ECG，Electrocardiograph）是现代医学诊断中最常见、最基础的医疗检测设备之一。它通过电极采集人体微弱的生物电信号，经放大、滤波、模数转换后，实时绘制出心电波形，为医生提供判断心律、心肌缺血、心律不齐等疾病的重要依据。而在整个系统中，液晶显示屏（LCD Display） 是最直观、最关键的输出部分。它必须以极高的分辨率、稳定性和准确的灰阶表现，实时还原心电信号的细微变化，确保医生在毫秒级信号波动中准确判断病情。

医疗心电图仪的显示需求

与工业或消费电子不同，医疗显示系统具有更严格的标准和法规约束：

IEC 60601-1：医疗电气设备通用安全标准

IEC 60601-1-2：电磁兼容（EMC）要求

IEC 60601-2-25：心电图设备专用安全标准

ISO 13485：医疗器械质量体系标准

因此，ECG液晶屏必须具备以下关键特征：

1.信号显示精度高（波形线条无失真、无延迟）；

2.灰阶过渡平滑（支持≥8bit灰阶，以还原微弱电压差）；

3.亮度稳定（长时间显示不漂移、不闪烁）；

4.抗干扰能力强（医疗环境电磁噪声多）；

5.宽温运行与长寿命（24小时连续使用）。

心电图仪液晶屏的分类与技术路线

显示技术	特点	医疗应用
STN-LCD（段码屏）	单色显示、低功耗	便携式心电监测仪
TFT-LCD（彩色液晶）	高分辨率、响应快、灰阶丰富	多导联心电诊断仪、病房监护仪
OLED	对比度高、响应快	小尺寸便携设备（价格高，易老化）

当前主流医疗心电图仪仍以 TFT-LCD液晶屏 为主，兼顾可读性、可靠性和成本平衡。

TFT液晶显示屏的工作原理

TFT（Thin Film Transistor）液晶屏通过电场控制液晶分子的排列方向，改变光线通过的偏振角度，实现灰阶显示。每个像素点由独立的TFT晶体管控制，实现高精度逐点寻址。显示系统结构如下：偏光片 → 彩色滤光片（RGB） → 液晶层 → TFT阵列 → 背光模组 → 导光板 → 反射膜。

背光提供均匀白光，液晶层负责调光，而TFT阵列实现信号控制。对于心电波形显示而言，TFT的快速响应（≤10ms）与精确灰阶是波形连续性的保证。

关键性能参数

项目	医疗心电图仪液晶屏推荐指标	说明
尺寸	3.5–10.4 英寸	便携式与台式不同规格
分辨率	≥800×480 (WVGA)	确保细节清晰、波形平滑
亮度	350–700 cd/m²	医疗室内光线适配
对比度	≥800:1	提高波形辨识度
可视角	≥80°/80°/80°/80°	多角度观察无偏色
灰阶深度	≥8 bit（256级）	实现平滑波形渲染
响应时间	≤10 ms	避免心电波形拖影
背光寿命	≥50,000小时	确保长期连续运行
防护等级	前面板 IP54 以上	防尘防液体渗入
工作温度	-10°C ~ +70°C	医疗场景常温宽容度

光学与电气设计要点

1. 高对比与防眩设计

医疗环境光线复杂，通常配备AR防反射镀膜和AG防眩玻璃；

部分高端型号采用全贴合OCA工艺，可减少反光30%以上；

盖板玻璃厚度1.1~2.0mm，支持防刮与抗菌镀膜。

2. 背光与调光系统

采用恒流驱动LED背光，防止亮度波动；

支持PWM/Analog双模式调光，在夜间可降低亮度至20 cd/m² 以保护眼睛；

背光寿命要求≥50,000小时，满足7×24小时使用。

3. 电磁兼容设计

医疗设备普遍布满高灵敏模拟电路，因此ECG液晶屏的电磁兼容尤为重要。

通常采用：

屏蔽层+接地铜箔；

共模电感滤波；

LVDS差分传输接口，以抑制EMI干扰；

接口线束屏蔽层接地，防止心电波形失真。

接口与驱动方式

接口类型	特点	适配场景
TTL并口	简单稳定，分辨率低	小型便携心电仪
LVDS	抗干扰能力强	台式心电图机、监护仪
eDP	高带宽、低功耗	新一代高分辨率医疗主板
RS232 / USB（触控）	常见触摸接口	操作菜单输入控制

触控部分通常使用 电容式多点触控屏（Projected Capacitive），支持手套操作和消毒液擦拭。

医疗场景中的可靠性设计

1. 抗干扰与电气安全

满足 IEC 60601-1-2 电磁兼容测试标准；

主板与显示模块间采用光隔离或屏蔽线缆；

电源输入端设有浪涌保护与滤波电容。

2. 防静电与抗菌防护

表面采用抗菌镀膜玻璃（含银离子），有效抑制细菌生长；

外壳采用ABS防火材料，符合UL94-V0阻燃等级；

触控表面支持酒精、碘伏、氯己定等医疗级消毒。

3. 宽温与连续运行

医疗仪器要求全天候运行，部分型号支持：

宽温TFT液晶材料（-20°C~+70°C）；

智能温度补偿驱动；

低温启动电流保护。

典型型号参考（医疗专用液晶屏）

厂商	型号	尺寸	分辨率	特点
AUO（友达）	G104SN02 V2	10.4"	800×600	医疗认证款，高亮600 cd/m²
Tianma（天马）	TM070RDH13	7.0"	1024×600	宽温IPS，全贴合防眩
Innolux（奇美）	AT070WVN02	7.0"	1024×600	医疗监护仪常用型号
BOE（京东方）	HT101WX1-100	10.1"	1280×800	支持LVDS接口
Leehon（立煌科技）	LM070MD-EHC	7.0"	1024×600	医疗级全贴合、防菌镀膜屏，背光寿命60,000小时

选型建议

应用场景	推荐屏类型	特征
便携式单导心电仪	3.5–5英寸 TFT-LCD	低功耗、TTL接口
多导联诊断仪	7–10.4英寸 IPS-LCD	高亮、防眩光、LVDS接口
病房监护系统	≥12.1英寸 FHD IPS屏	高分辨率、宽视角
手术室设备集成显示	15–21.5英寸 医疗级LCD	防雾防水、抗菌触控玻璃

若设备需长期运行或处于强光环境（如急救监护车内），建议选用 高亮≥700 cd/m² IPS宽温屏，并加装自动亮度感应器。

发展趋势

Mini-LED背光技术：可实现更高亮度（>1500 cd/m²）和更细腻的灰阶控制，逐步用于高端心电监护仪。

防眩+抗菌一体玻璃：通过纳米结构镀膜同时实现抗反射与抑菌，提升安全性。

智能色温调节：根据室内照度自动调整色温（6500K→4500K），减轻医生视觉疲劳。

eDP/Type-C一体化接口：新一代医疗主板逐渐整合eDP显示输出与触控信号传输，减少线缆与干扰源。

心电图仪液晶显示屏不仅仅是一个“显示波形”的装置，它是将生物电信号转化为可视医学信息的桥梁。因此，选型与设计需兼顾以下核心原则：

灰阶精度优先于色彩丰富度；

亮度稳定性高于视觉饱和度；

安全可靠性优先于性能极限。

医疗显示屏的目标从不是“漂亮”，而是“准确、持久、可靠”。

杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。
