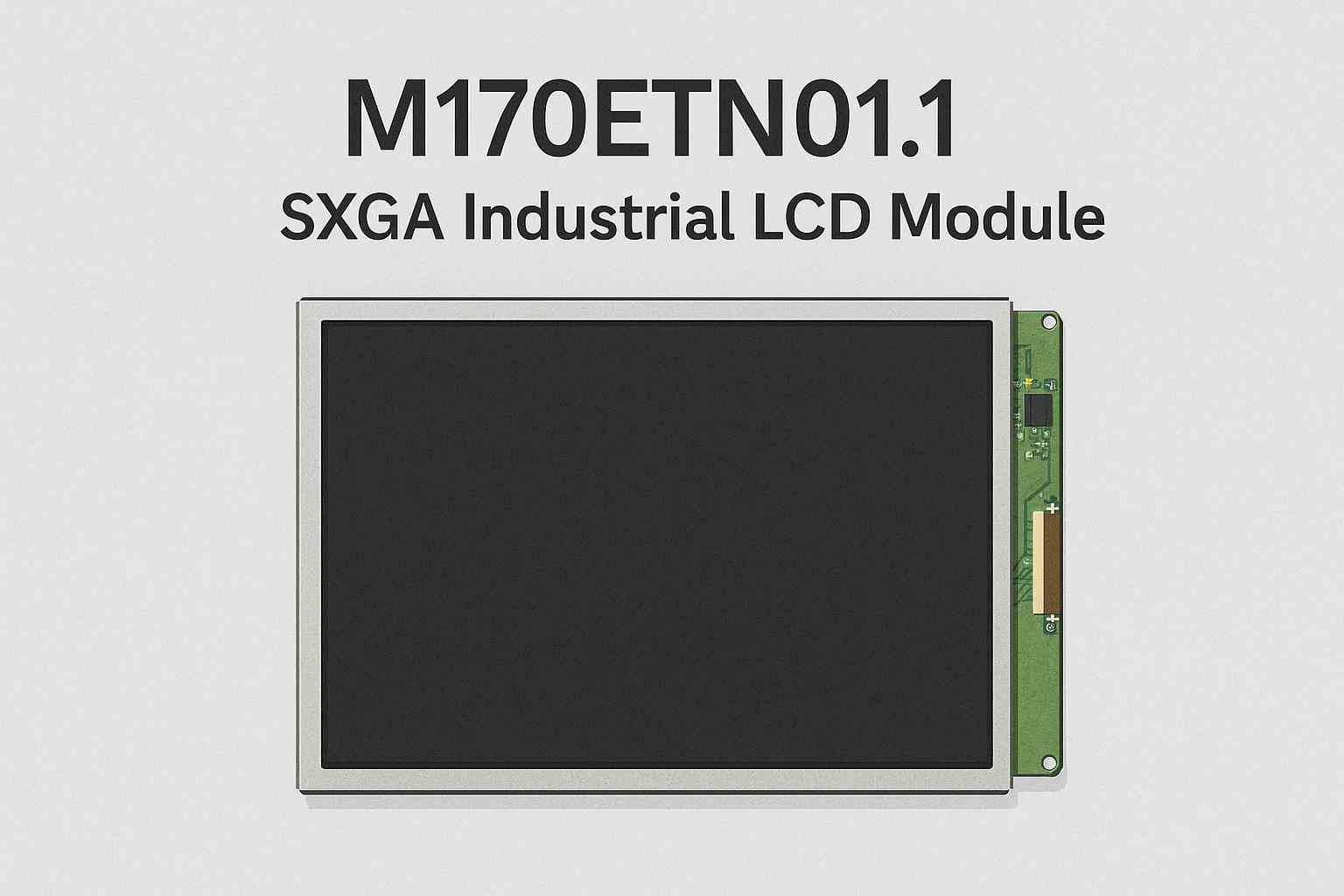

友达17寸工控液晶屏M170ETN01.1SXGA工业液晶模组

这款友达（AUO）M170ETN01.1是一款经典的17.0英寸SXGA(1280×1024)工业与商显通用液晶模组，在工业监控、医疗终端与商用显示器领域应用广泛。在17英寸级显示器市场中，1280×1024（SXGA）分辨率一直是工业控制与商用终端的黄金标准，友达 AUO M170ETN01.1作为该尺寸段的代表型号，凭借稳定的TN面板技术、全方位可视角、低响应时间与通用LVDS接口，在工业电脑、监控系统、银行终端、自助机与医疗设备中长期服役。

不仅满足主流工控平台的兼容需求，还兼顾了显示精度、亮度均衡与经济性，可视角度高达85°/85°/80°/80°，并具备3.8ms快速响应、72%NTSC色域覆盖，在多任务显示和实时监控中表现突出。

技术规格参数

项目	技术指标	工程说明
品牌 / 型号	AUO M170ETN01.1	工业标准17英寸液晶模组
显示技术	a-Si TFT-LCD，TN，常白透射式	成熟稳定
面板尺寸	17.0 英寸	标准SXGA比例 (5:4)
分辨率 / 像素密度	1280×1024 / 96 PPI	平衡清晰度与性能
显示区域	337.92 × 270.336 mm	宽广可视范围
外观尺寸	358.5 × 296.5 × 10.8 mm	通用安装孔距
亮度	250 cd/m² (Typ.)	标准室内级亮度
对比度	1000:1 (Typ.)	细腻灰阶还原
可视角度 (CR≥10)	85/85/80/80 (L/R/U/D)	接近IPS视觉体验
响应时间 (Tr/Td)	3.8 / 1.2 ms	快速场景无拖影
色彩数量	16.7M 色，72% NTSC	高饱和色域
表面处理	雾面 + 3H 硬化涂层	抗眩防刮擦
背光类型	WLED (9S4P)，寿命30K小时，无驱动	易维护
接口形式	LVDS (2 ch, 8-bit) 30 pin 端子正装	高兼容性
刷新率	75 Hz	流畅显示
供电电压	5.0 V (Typ.)	工业主板标准电压
工作温度 / 存储温度	0 ~ 50 °C / -20 ~ 60 °C	室内工业应用
重量	1.27 kg (Typ.)	金属加固结构

结构与光学特性

1.TN面板的优化表现

与传统TN面板不同，M170ETN01.1采用广视角补偿膜（O-Film）技术，实现接近IPS的视觉范围（85/85/80/80）。

其光学堆叠设计使得在上下方向观看时灰阶反转现象显著减轻，并保持稳定的亮度均匀性（ΔY≤10%）。

2.雾面硬化与防炫工艺

表面雾面（AG）+3H硬化层不仅防止指纹与反射眩光，还有效保护偏光片。

对于需要长时间监控的操作人员而言，雾面设计大幅减少眼部疲劳。

3.色彩还原

覆盖72%NTSC色域（约等于100%sRGB），可实现自然色还原与灰阶平滑过渡，适合医疗影像预览及工业摄像实时监看。

液晶屏可靠性与耐用性

1.背光寿命

采用9串4并WLED阵列（9S4P），额定寿命30,000小时。

在半亮度运行（约200cd/m²）条件下，寿命可延长至45,000小时以上。

2.环境耐受性

工作温度：0——50°C，可满足绝大多数工控环境；

存储温度：-20——60°C，运输与长期储存安全；

湿度稳定性：40°C/90%RH下运行72小时无雾化与偏光片翘曲；

抗震性能：通过IEC60068-2-6测试（1.5G三轴振动）。

3.连续运行能力

连续点亮测试1000小时，亮度衰减<5%，无亮线与暗区扩散。

采用防紫外聚酯扩散膜，长期使用仍可保持亮度均匀。

集成与系统接口

1.LVDS信号兼容性

采用双通道LVDS（2ch,8-bit）接口，30pin端子正装，支持16.7M全彩输出，与多数工控主板（研华、威达电、凌华）直接兼容。

符合VESA标准信号定义，降低系统布线复杂度。

2.电源与控制

逻辑供电5.0V，背光驱动未内置，用户可根据亮度需求配置恒流源或PWM驱动板，支持亮度调节与节能控制。

3.模组装配

外壳采用金属背板加强结构，四边安装孔符合VESAMIS-D规范，便于固定于标准17英寸机箱、医用推车或自助终端。

功耗与热管理

1.功耗结构

模组逻辑：约0.9W

背光系统：约4.5W

典型总功耗：5.4W(Typ.)

2.散热特性

背光区热量主要集中于下侧光导板，金属背板协助热传导；

在满亮度运行时，热均匀度保持在±8°C以内。

3.热设计建议

推荐于金属外壳内添加导热垫；

若连续运行超24小时，建议开启低速风冷；

环境温度超过45°C时，适当降低亮度以延长寿命。

图像质量与色彩管理

1.对比度与亮度表现

1000:1对比度保证了图像层次感，即使在灰度模式下也具备良好的可读性。

亮度250cd/m²足以满足办公室、实验室及控制室场景。

2.色彩管理

支持8-bit/色通道信号，可实现16.7M颜色显示；

Gamma校正为2.2，灰阶还原自然，符合工业与医疗成像标准。

3.动态响应性能

3.8ms上升/1.2ms下降响应，特别适合显示实时数据波形或视频信号。

75Hz刷新频率进一步减少画面闪烁。

4.均匀性与视觉舒适性

亮度均匀性控制在±10%，配合雾面处理，有效降低反光与视觉干扰。

同尺寸产品横向对比（数据来源：Leehon）

型号	技术	分辨率	亮度	对比度	可视角度	背光寿命	备注
AUO M170ETN01.1	TN	1280×1024	250 cd/m²	1000:01:00	85/85/80/80	30K h	标准工业型号
Innolux M170EG01	TN	1280×1024	300 cd/m²	700:01:00	80/80/70/80	40K h	工控替代款

应用场景分析

应用场景	特点	推荐说明
工业控制一体机 / IPC	可靠、长寿命	LVDS接口兼容性强，安装简便
银行 / 政务自助终端	成本适中、色彩良好	支持长时间连续运行
医疗检测设备	中等亮度、72% NTSC色域	满足基础成像需求
信息看板 / 监控终端	稳定无残影	适合7×24小时工作
办公显示与嵌入式主机	快速响应	画面流畅自然

可靠性设计与维护要点

1.电源防护：建议在输入端加入ESD保护与保险电阻，防止浪涌。

2.背光驱动：推荐使用12V恒流源驱动，带PWM调光。

3.安装环境：保证空气流通；避免背光区长期高温。

4.清洁维护：使用无酒精中性清洁剂，避免破坏偏光层。

5.长期供货：友达提供10年以上工业周期备货，适合长期项目应用。

友达AUO M170ETN01.1作为17英寸SXGA段的工业液晶屏，以其成熟的TN技术、优秀的对比度表现、稳定供货周期与广泛兼容性，成为众多工控系统、医疗终端和自助设备的首选。它或许不是亮度最高、色彩最鲜艳的面板，但凭借低功耗、高可靠、维护简易的特性，在“重稳定、重耐久”的工程场景中，依然是不可替代的经典型号。

杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。

文章参考数据来源

1.Panelook数据库

2.Leehon工业显示屏资料库

3.SPLCDisplay

4.AU

5.IEC61747-6-2
