液晶屏LED背光板可以分为几类？

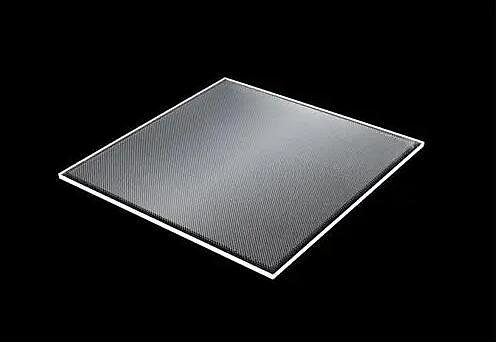

背光板是液晶显示器产品中提供背光光源的光学元件。由于液晶玻璃本身没有发光特性，所以将根据需要在液晶玻璃后面添加发光源，即背光板。应用范围涵盖医疗、美容、仪器仪表、车载设备、工业设备、银行终端、办公自动化、通信、电子玩具、消费类产品。

1，液晶屏LED背光板的工作原理:

LED背光板的工作原理是把点光源(LED)变成面光源(背光板，背光源)。

2，液晶屏LED背光板分类:

目前背光面板按光源类型分为EL、CCFL、LED三种，根据光源分布位置的不同分为侧光式和直下式(底部背光式)。

以下是对它们的简要介绍:

◆边光型:在专门设计的导光板侧面设置线状或点状光源制成的背光板。根据实际使用的需要，可以做成双边甚至三边型。一般边缘背光可以做得很薄，但是光源的光利用率很小，越薄利用率越小，大约50%。其技术核心是导光板的设计和制造。边光型常用于LED背光和CCFL背光。

◆LED灯背光:LED灯也叫发光二极管。与其他光源相比，单个LED灯的功耗非常小。从蓝色到红色，LED灯有很多颜色，一种特殊颜色是白色，常用的色度范围见表3。在各种颜色中，大致可以分为高亮和低高亮两种:基本上表1是低高亮(虽然琥珀色、橙色和红色也略高亮)。

由于白色是混合色，没有明显的波长值，所以在色度图上用它的坐标值来表示。我们将其定制为“冷白”和“暖白”。各种颜色都有色差的问题，其中蓝色和白色比较明显，尤其是白色，现在的led供应商无法有效控制。

◆CCFL背光:这种背光的优点是亮度高，所以基本用于大面积黑白负相、蓝模负相和彩色液晶显示器件。理论上可以根据三原色的配色原理做出各种颜色。其缺点是功耗高，逆变电路驱动，0-60度之间工作温度窄，而LED等其他背光板可以达到-20-70度。

◆底部背光型:是具有一定结构的平板面光源，可以是连续均匀的面光源，如el或平面荧光灯;它也可以由更多的点光源组成，如点阵式LED或白炽灯背光面板。常用的有LED点阵和EL背光。

◆ EL背光:电致发光，是通过交变电场激发的荧光粉的本征发光而发光的冷光源。它的优点是薄，可以厚0.2 ~ 0.6毫米。缺点是亮度低，使用寿命短(一般3000~5000小时)，逆变器驱动，电路干扰，产生闪烁和噪声。电致发光由逆变器和驱动集成电路驱动。

目前，驱动集成电路的频率和负载输出电压不能满足电致发光(400赫兹，AC100V伏)的典型条件，因此亮度低于逆变器驱动。白光(全色)EL和LCD背光面板相继出现。但由于其暗亮度，基本用于4英寸以下的小尺寸液晶显示器。例如手机、掌上电脑、游戏机等。全彩(白光)，大尺寸亮度背光面板，现在主流还是用CCFL做光源。

◆LED底部背光:其优点是亮度好，均匀性好。缺点是厚度较大(4.0mm以上)，使用的led数量较多，发热现象明显。一般采用低亮色进行设计，高亮色由于成本高基本忽略。
