用在船上的工控LCD条形液晶屏

船舶与海工装备的显示终端，长期处在高盐雾、高湿、温差波动、振动冲击、电磁干扰复杂、连续运行周期长的环境中。与普通工业场景相比，海事场景对显示系统的要求更偏向“可持续可靠”：不仅要显示清晰、信息组织合理，更要在结构、防护、抗腐蚀、抗振与电源扰动条件下保持稳定运行，并能满足船用设备对维护性与寿命管理的要求。

在船用设备日益数字化、模块化的趋势下，“条形液晶屏”的应用正在变得更常见。条形屏以“横向长比例”作为核心特征，适合呈现航行状态、报警联动、舱室工况、动力系统参数、能源与配电监控、舱内导视与信息提示等内容，也常用于主控台、桥楼中控面板、机舱监控柜与分布式操作站，承担“多参数横向并列+持续可见+一眼识别”的信息展示任务。

一、船用场景为什么需要“条形屏”

船舶驾驶台、机舱控制柜与分布式监控终端的共同特征是：信息点多、报警频繁、操作节奏强、值班时间长。传统“方屏/16:9屏”可以承载更多内容，但在船用控制台的实际布局里，往往存在以下矛盾：

1.可用安装空间呈横向长条：桥楼控制台通常是横向展开的仪表与按钮阵列，留给显示的空间常呈“长条窗口”，条形屏更易贴合结构开孔与视线组织。

2.关键状态需要“持续可见”，而非“翻页可见”：航速、航向、主机转速、油压油温、发电/配电状态、舱室报警等关键信息不适合藏在多层菜单中，条形屏可作为“常驻信息条”。

3.报警与联动需要“横向并列+快速扫视”：条形屏天然适合做横向分区，把报警区、状态区、趋势区（短趋势）、提示区并列，降低值班疲劳与误读概率。

4.多屏联动更容易分工：船用系统通常采用多屏分层：主屏负责综合态势，条形屏负责关键指标与报警条带，辅屏负责详细页面。条形屏的价值在于“低信息密度但高可见性”。

因此，船用条形屏的成功关键不在“分辨率多高”，而在于：在海事严苛环境中实现持续可读、持续稳定、持续可维护。

二、船用工控条形屏的应用典型

1、桥楼控制台：航行状态与报警条带

·航速/航向/罗经信息提示
·AIS/雷达/电子海图的辅助状态条
·自动舵/航行模式/限速提示
·关键报警滚动条（但需控制滚动节奏，避免信息遗漏）

2、机舱与动力系统：多参数并列与阈值提示

·主机、辅机、发电机组、配电系统关键参数
·冷却水、润滑油、燃油系统工况
·温度/压力/电流等阈值越界报警条带
·维护提示（保养到期、滤芯更换、故障码）

3、舱室信息与导视：乘客信息、区域指引、告警提示

·通行提示、舱门状态、应急引导信息
·舱室环境（温湿度、通风状态）
·公共区域信息展示（在邮轮/客船更常见）

工程侧需要明确：不同应用对“亮度、触控、防水、耐盐雾、温度范围、可靠性等级”要求差异很大。桥楼与机舱属于高要求区域，舱室导视可适度降低工业等级，但仍要考虑海事环境的盐雾与湿度。

三、盐雾+冷凝+振动+EMI，决定条形屏设计方式

1、盐雾腐蚀：材料与连接器是“第一失效点”

海上盐雾对金属件、连接器触点、螺丝、屏蔽层与接地端子腐蚀显著。条形屏若采用普通镀层或不做密封与防腐处理，常见失效包括：

·连接器接触电阻上升导致间歇性掉屏/闪屏
·屏蔽层接地不良引发EMI问题
·紧固件锈蚀导致结构松动、密封失效

2、高湿与冷凝：不是“防水等级”一句话能覆盖

船舶设备舱与桥楼存在温差与湿度变化，冷凝会带来：

·玻璃内侧起雾影响可读
·触控漂移/误触
·线路板受潮导致漏电与腐蚀

条形屏在系统层面要处理“湿气进入—凝露—排湿”链路，而不仅是表面防水。

3、振动与冲击：结构固定与线束应力释放必须工程化

船舶振动来自发动机、波浪、结构共振。条形屏由于形状长，若支撑不合理更容易出现：

·局部应力引起漏光、Mura、边缘受压
·连接器松动导致偶发黑屏
·线束端口疲劳断裂

4、电源扰动与EMI：多设备共电源、变频设备多

船上电力系统复杂，电机、变频器、发电机切换会引入瞬态与噪声。显示系统易出现：

·闪屏、花屏、背光抖动
·触控乱跳
·重启或黑屏恢复

在船用场景里，“电源与接地策略”往往比“面板品牌”更决定稳定性。

四、条形屏选型要点

1、尺寸比例：条形屏的“长宽比”决定内容分区方式

常见条形屏比例可能从 16:3、16:4、24:6 到更极端的“超宽”。工程选型建议是先定义“信息条带”分区，例如：

·左侧：航行/动力关键指标（固定区）
·中部：趋势/状态（半固定区）
·右侧：报警与提示（动态区）

分区明确后再选尺寸比例，否则容易出现“屏很长但内容尴尬”，或“字体只能做很小”。

2、分辨率：像素映射与内容画布一致性

条形屏最常见的观感问题是：UI被拉伸、留黑边、字体发虚。工程上强烈建议：

·主控输出尽量匹配条形屏原生分辨率
·内容系统以条形屏原生画布设计（不要拿16:9界面硬缩放）
·对多屏联动系统，建立统一的“分辨率族”与自适应规则

3、亮度与反射：单纯堆亮度

桥楼存在自然光反射，机舱存在强灯与金属反光。可读性更受“反射抬黑位”影响。工程策略通常是：

·选择合适的前表面工艺（AR优先，AG适度，必要时AF）
·控制UI对比度与告警颜色系统
·在满足可读前提下降低不必要的亮度，减少温升与光衰

4、温湿度

·低温：液晶响应变慢、拖影增加
·高湿：冷凝起雾、触控漂移、腐蚀加速

解决路径通常包括：密封、贴合、防雾策略、腔体防潮设计与运行策略（如预热/除雾）。

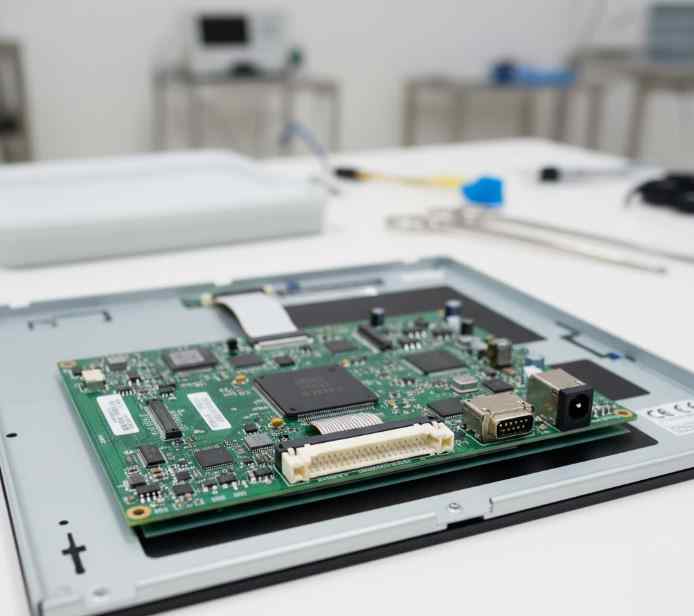

5、接口与线束

条形屏常采用 LVDS/eDP/DP 等高速链路。线束长度、走线路径与屏蔽接地对稳定性影响更大。工程建议：

·线束屏蔽与接地连续可靠
·避免与动力线并行
·连接器选择与防松策略明确（锁扣、胶固、应力释放）

五、船用条形屏系统集成的“关键工程件”

模块A：前面板与盖板玻璃（含AR/AG/AF）

船用设备常见需求是：可读、易清洁、耐盐雾、抗刮。

·AR（减反射）：提升有效对比，桥楼尤为重要
·AG（防眩光）：降低镜面反射，但雾度过高会使细字发糊
·AF（易清洁/抗指纹）：减少盐雾与油污附着，便于维护

建议把“表面工艺”与“内容类型”绑定：

·文字数字为主：AG要适度，优先AR
·图形/视频较多：更重视清晰度与色彩一致性

模块B：密封体系与防护等级

船用环境中，密封不仅为了“防水”，更为了“防盐雾进入”。

·前面板平整化、减少缝隙与积水点
·连续闭环密封圈，均匀压紧
·关键部位（连接器/出线口）要做防水防盐雾结构

模块C：防腐与材料

·外壳与紧固件材料选择（耐腐蚀体系）
·表面处理（涂层、钝化等）
·连接器触点防腐与防护盖设计

这些往往决定设备“3个月没事、1年开始间歇故障”的差别。

模块D：线束规范与应力释放

条形屏长度大，震动下线束更容易疲劳。建议：

·线束固定点与弯折半径标准化
·连接器处应力释放
·防松策略（锁扣/卡扣/固定胶/扎带组合）

模块E：接地与EMC策略

船舶电磁环境复杂，条形屏要稳定，接地必须清晰：

·屏蔽层接地连续
·机壳接地与信号地策略明确
·供电滤波与瞬态抑制

把“花屏/闪屏”问题从“不可解释的偶发”变成“可定位的工程项”。

六、船用条形屏关键等级建议

实际等级需结合船型、安装位置与设备重要性定义。关键控制台建议按更严的可靠性标准设计。

七、条形屏必须“低密度、高层级、强对比”

条形屏不适合承载复杂菜单，而适合承载“常驻信息条”。建议采用“固定区+动态区”的结构：

1、固定区

·航行关键参数：航速、航向、模式
·动力关键参数：转速、压力、温度（用阈值颜色标识）

2、半固定区

·当前航段/工况状态
·简短趋势（如最近5–10分钟的关键曲线）

3、动态区

·报警提示与优先级颜色
·操作提示（确认、复位建议与时间戳）

条形屏UI的基本规范建议：

·字号宁大勿小，优先确保2–5米可读（视安装位置）
·颜色系统固定，报警优先级明确
·少滚动，多分组；必须滚动时要有“定格节拍”，避免遗漏
·关键异常应可“锁定显示”，不被普通提示刷掉

八、建议

船用显示系统最怕“实验室OK、上船后偶发”。建议把验证分为四类：

1、环境类：高湿、温循、冷凝风险评估（含起雾观察）

2、腐蚀类：盐雾暴露后的连接器与接地可靠性抽检

3、机械类：振动/冲击下的漏光、连接器松动、线束疲劳

4、电气类：电源瞬态与EMI下的花屏/闪屏/触控漂移（若含触控）

验收指标要强调“可复现与可定位”，例如：

·连续运行热稳态后仍保持清晰、无异常闪烁
·模拟启停与负载波动不出现黑屏重启
·盐雾与高湿后连接器接触稳定

九、常见问题

1：船用条形屏一定要高亮吗？

不一定。桥楼强光与反射场景可读性确实关键，但很多问题源于反射抬黑位。优先做前表面反射控制与UI对比度，再确定亮度档位更稳。

2：条形屏用触控是否合适？

关键控制台通常更建议“条形屏以显示为主”，关键动作保留物理按钮或独立触控面板。若需要触控，必须考虑湿手、盐雾、ESD与误触策略。

3：为什么上船后偶发花屏/闪屏？

更常见原因是电源瞬态、接地回路不清、线束与动力线干扰耦合、连接器在振动与盐雾下接触不稳。需要系统性处理供电、接地与线束规范，而不是单纯换屏。

4：条形屏为什么更容易出现亮度不均或边缘漏光？

条形结构对支撑与装配应力更敏感。应采用均匀支撑、合理压框与扭矩规范，并关注热稳态后的变化。

5：如何做多屏联动，避免每块屏都显示同样内容？

按“职责分层”设计：条形屏只显示关键指标与报警条带；主屏负责综合态势；辅屏负责详情页面。让每块屏“有明确工作”，联动才有价值。

船用工控液晶模组的关键不是“选到一块屏”，而是“把屏做成可长期运行的系统部件”，船用工控 LCD条形工业液晶屏在智能化航行、机舱监控与船舶数字化改造中会越来越常见。真正决定项目质量的，不仅是面板参数，而是围绕海事环境做成可交付的系统工程：防盐雾、防冷凝、抗振与防松、电源与EMC、前表面光学、结构密封与维护策略。把这些环节工程化、标准化，条形屏才能从“显示部件”升级为“可靠信息入口”。
