TFT-LCD工业液晶屏模组安装中如何防震及电磁屏蔽呢？

TFT液晶屏不仅承担视觉交互功能，还需在振动、高压干扰及复杂电磁环境下长期稳定运行。相比消费级产品，在工业控制系统、能源设备、轨道交通与医疗仪器等场景中，工业级TFT液晶屏的安装设计需要更高水平的机械防震与电磁屏蔽措施。这些结构与电气防护的细节，直接决定显示系统的可靠性、信号稳定性以及抗干扰能力。

一、工业液晶屏的防震需求

工业现场环境往往伴随设备震动、运输冲击或电机运转带来的机械扰动。液晶模组由多层玻璃、背光、电路板及FPC排线组成，结构脆弱，若缺乏合理防震设计，容易出现：

背光脱落、排线松动；

TFT玻璃层微裂纹；

接口信号抖动造成显示闪烁；

长期微振引起焊点疲劳。

因此，防震设计的目标是降低冲击传递与共振效应，确保模组在工业等级振动标准（5Hz～55Hz，0.5G～1G）下稳定工作。

二、防震结构设计要点

1.弹性支撑与减振材料

液晶模组与设备框架之间应设计弹性隔离层。

常用材料：

硅橡胶垫；

EPDM防震垫圈；

PORON工业泡棉。

设计原则：

厚度1.0～2.5mm，硬度ShoreA30～50；

均匀分布在四角与支撑面，避免单点受力；

不得压迫玻璃边缘，以防产生应力集中。

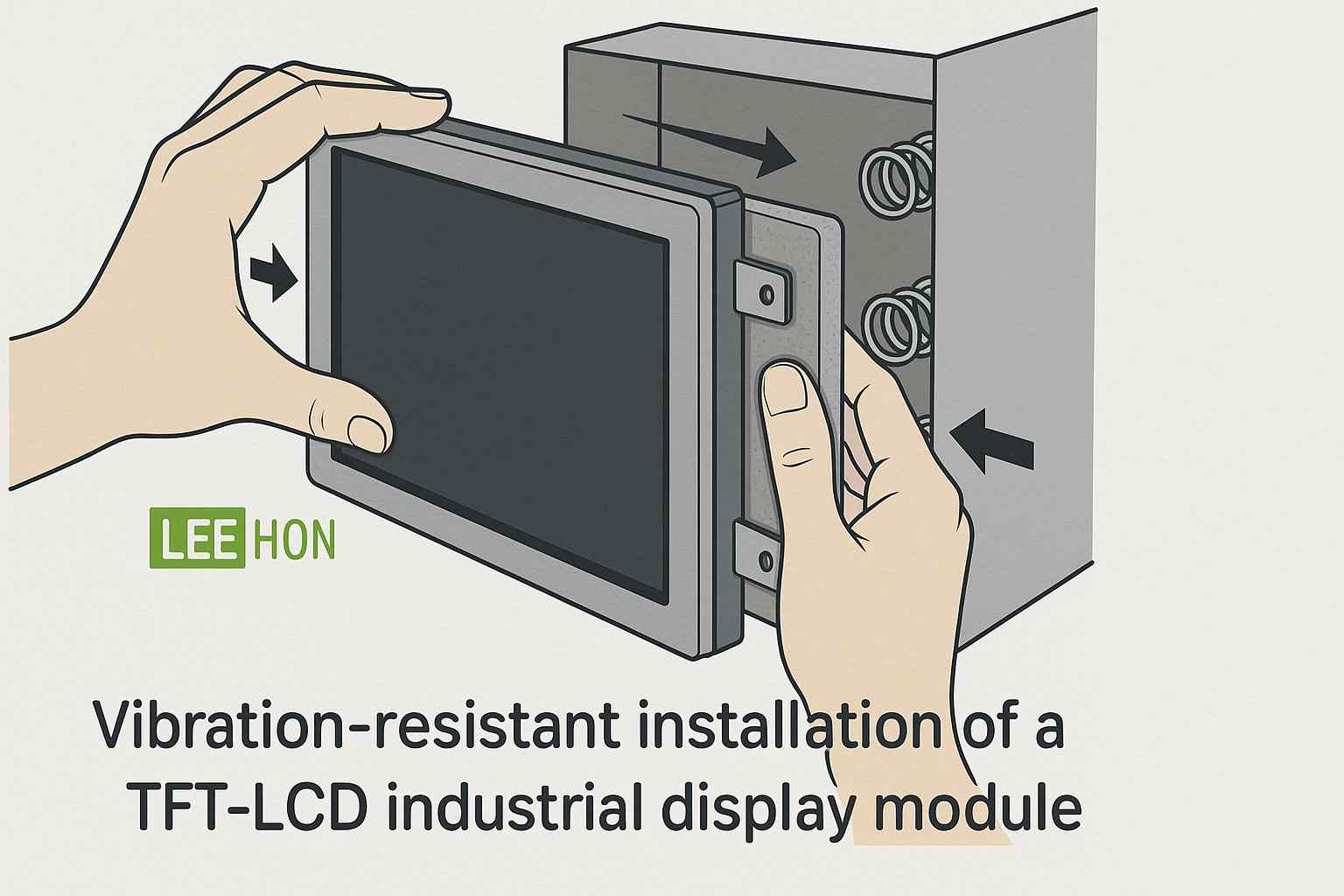

2.防震安装方式

浮动安装：通过弹性螺栓与防震垫片实现屏体与机壳间的浮动连接；

框架隔振设计：在金属支架与机壳间加入橡胶衬套，阻断震动传递；

导轨式卡扣安装：适合中小尺寸模组，可在震动中保持稳定定位。

3.避免共振频率

液晶模组的固有频率一般在60～120Hz，工程上应使设备的工作频率避开此范围。可通过增加支撑刚度或弹性层厚度来调整共振频率。

三、电磁屏蔽设计原则

工业环境电磁干扰源包括：高压继电器、电机、变频器、无线模块、雷击感应等。

若液晶模组缺乏屏蔽与接地措施，可能出现：

屏幕闪烁或花屏；

触控误触；

背光驱动异常；

接口通信错误（尤其LVDS/MIPI信号）。

1.EMI屏蔽材料

材料类型导电性能用途特点导电泡棉（EMIFoam）中高框架缝隙密封弹性好，易安装导电布高屏蔽连接面柔软，抗磨损金属网/镀铜层极高全面屏蔽成本高，适用于高干扰环境导电涂层中壳体内壁喷涂提供大面积屏蔽面

屏蔽层应在液晶模组金属框、主控PCB及壳体之间形成连续导电通路，构建完整的“法拉第笼”结构。

2.屏蔽层布局

在模组金属背板与主板之间加入导电泡棉，保证接地接触；

LVDS或eDP线缆使用屏蔽层接地排线；

触摸屏控制线与电源线分开布线，减少串扰；

对于多屏系统，每块屏应独立接地，避免地回路干扰。

3.接地设计

液晶屏的金属边框、驱动板地线与系统地必须可靠连接。

单点接地：防止环路电流；

信号地与机壳地隔离：通过电容（0.1µF）或磁珠耦合接地；

接地电阻要求：≤0.1Ω。

四、EMC设计与标准要求

国际上关于工业显示设备的电磁兼容标准主要包括：

IEC61000-6-2：工业环境抗扰度要求；

IEC61000-6-4：工业设备辐射发射标准；

GB/T17626系列：中国对应标准，涵盖静电放电、浪涌、辐射抗扰度等测试；

EN55032/55035：多媒体设备EMI/EMS规范。

工程实践中常见测试项目：

静电放电（ESD）±8kV接触放电、±15kV空气放电；

电快速瞬变（EFT）±2kV；

辐射抗扰度10V/m；

辐射发射≤40dBµV/m（30MHz~1GHz）。

工业级TFT液晶屏模组（如友达、天马、BOE）通常已通过上述标准认证，但整机安装仍需确保结构与接地设计保持屏蔽连续性。

五、线缆与信号完整性

1.信号线屏蔽层接地：LVDS/MIPI排线必须带有完整屏蔽层，并在两端通过金属壳或接地片固定。

2.线缆走向规划：

信号线与电源线分层布线；

避免与高压电源并行布线；

弯曲半径≥10倍线径。

3.滤波与抑制器件：在信号入口加入磁珠、电感或RC滤波网络，降低共模噪声。

六、典型防震与屏蔽综合结构示例

以一款10.4英寸工业液晶模组为例：

外框：铝合金支撑+硅橡胶防震圈；

背板：喷导电涂层+导电泡棉与壳体接地；

信号线：屏蔽排线+金属卡扣接地；

整机：单点接地+绝缘垫片防电弧。

此结构在通过IEC61000振动与EMC测试后，显示稳定、无闪烁、触控响应无误。

七、维护与检测

1.定期检查螺钉与固定卡扣，防止松动；

2.测试接地连续性（电阻不大于0.1Ω）；

3.若出现闪屏或噪声干扰，检查屏蔽层与地是否断开；

4.避免使用非屏蔽排线代替原装LVDS线。

TFT工业液晶屏的防震与电磁屏蔽设计是显示系统稳定运行的双重保障。防震设计保证机械可靠性与长期抗疲劳；电磁屏蔽确保信号稳定与抗干扰能力。在工业环境中，必须综合考虑机械结构、电气布线、接地策略与标准规范，形成完整的系统防护方案。

参考资料

1.IEC61000-6-2/IEC61000-6-4

2.GB/T17626系列

3.IEC60529

4.IEC61747-5-5
