工控机LCD液晶屏如何更换背光板？

发布日期：2025-10-23 10:39 浏览量：

在工业自动化、生产控制及检测终端，工控机液晶屏是最关键的人机交互窗口。随着长时间运行（往往连续24小时×365天），其背光系统（BacklightUnit,BLU）会逐渐老化或失效，表现为亮度下降、色偏、闪烁或局部暗区。在工业环境中，液晶面板本身一般可持续使用6~10年，但背光寿命通常约为50,000～70,000小时，成为系统中最早老化的部分。正确地更换背光是延长工控机显示系统寿命、节省维护成本的关键手段。

一、背光系统的组成与工作原理

1.背光系统的功能

TFT液晶本身不发光，它依靠背光模组提供均匀光源。背光由LED灯珠或冷阴极荧光灯（CCFL）组成，通过导光板与扩散膜形成均匀照明。

基本组成结构如下：

1.光源部分（LED条或CCFL灯管）

2.导光板（LightGuidePlate,LGP）

3.反光膜与扩散片（Diffuser/Reflector）

4.背光驱动板（Inverter/LEDDriver）

5.背光电源线与亮度控制信号线

2.背光系统的两种主流类型

类型	技术特征	优点	缺点
CCFL（冷阴极荧光灯）	早期液晶背光方式，使用高压逆变器	光线柔和、均匀性好	寿命短、发热量大、需高压驱动
LED背光	采用白光LED阵列或侧光式灯条	低功耗、寿命长、亮度高	更换需要精准匹配电流与亮度参数

当前90%以上的工控液晶屏已使用LED背光系统，CCFL主要出现在2000年代早期的老式机型中。

二、背光故障的判断与诊断

1.常见故障症状

现象	可能原因	检测方法
屏幕变暗但仍有图像	背光LED失效/驱动板损坏	手电筒斜照可见画面
背光闪烁或亮度不稳	驱动电路电流不稳/接触不良	测量背光电压波动
局部区域发黑或暗斑	局部LED灯珠失效	拆机后单独点亮测试
整屏不亮	驱动板无输出或保险丝熔断	测试驱动板电源输入端
背光颜色偏黄	灯珠老化/扩散片变色	光谱分析或肉眼判断

三、背光模组更换的技术前提

在动手前，必须明确以下参数，以避免更换后亮度或色温异常。

参数项目	说明	检测方式
液晶屏型号	如 AUO G104SN02、BOE HV101WX1	背面标签识别
背光电压	一般为 5V、12V、24V	万用表测量驱动板输入
背光类型	LED条式 / CCFL灯管	观察光源结构
接口类型	2Pin / 4Pin / 6Pin JST端子	与驱动板插口匹配
色温等级	5500K~6500K（标准白）	需与原屏一致
亮度等级	400~1000cd/m²	从面板数据表查阅
驱动方式	恒流/恒压、PWM调光	查看原驱动板电路标识

注意：不同液晶屏型号即使尺寸相同，其背光电流、接线定义、亮度参数也可能完全不同。更换时必须严格匹配原厂规格（可查leehon.com或原厂Datasheet）。

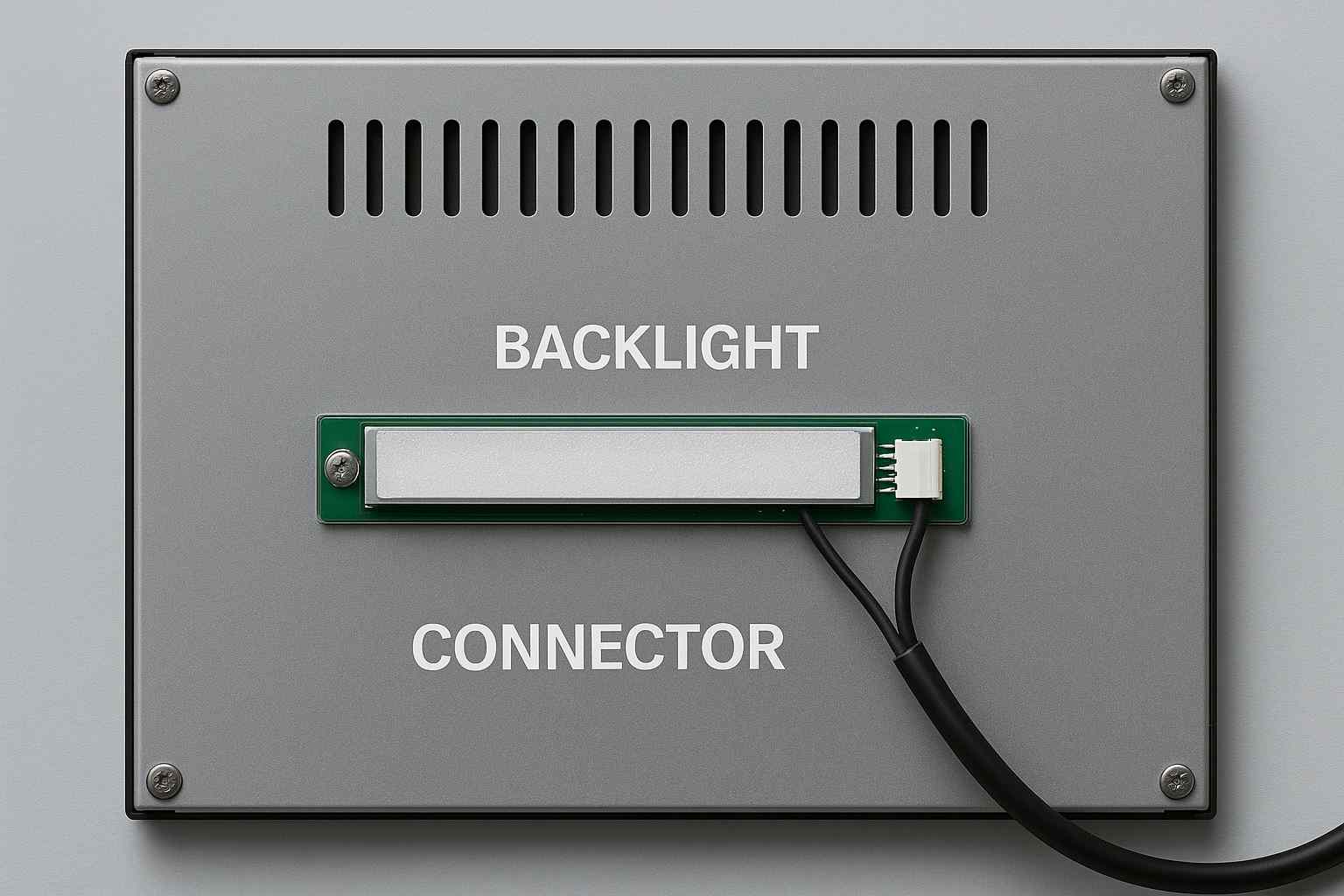

液晶屏背光板

四、更换背光的标准步骤

1.拆机准备

工具与环境要求：

防静电手套与手环

拆机螺丝刀套装

塑料撬棒与吸盘

万用表与恒流电源

防尘台面（洁净环境）

断电安全：

在操作前，务必切断工控机主电源并等待电容放电，防止高压触电。

2.拆解工控机外壳

1.拆下工控机后盖或显示模组框架；

2.断开主板与液晶屏之间的LVDS/eDP信号线；

3.拆下背光供电线（通常为2～4针JST端子）；

4.松开固定螺丝，取出液晶屏模组。

3.拆解液晶屏背光结构

此过程需极度小心，液晶面板极易受压损坏。

1.使用吸盘或塑料片轻轻分离面板与金属框；

2.取下导光板、扩散膜与反光膜组件；

3.取出原有LED灯条或CCFL灯管；

4.检查驱动板与灯条接点是否氧化。

4.安装新背光模组

1.根据屏幕型号匹配的LED灯条重新安装在原位；

2.注意灯珠方向（光向导光板）；

3.连接背光驱动板（LEDDriver），确认正负极一致；

4.将导光板、扩散片与反光膜依次装回；

5.重新封装金属边框，确保无灰尘颗粒。

5.功能测试

1.接入恒流源测试单独灯条（推荐电流20~30mA）；

2.确认光线均匀、无闪烁；

3.将屏幕重新连接主板并上电；

4.检查亮度是否达到原始水平；

5.调节PWM或ADJ信号，验证亮度调节功能正常。

五、关键技术要点

1.匹配电流与亮度

背光驱动的恒流值必须与原规格一致，否则会造成：

电流过大→灯珠过热、寿命缩短；

电流过小→屏幕发暗、色温漂移。

建议：若无原厂参数，可从leehon.com查询对应型号背光电压与功率。

2.背光驱动板（Inverter/LEDDriver）选择

类型	输入电压	控制方式	应用场景
CCFL逆变器	12V/24V高压输出	模拟亮度调节	老式液晶屏
LED驱动板	5V/12V恒流输出	PWM调光或ADJ脚控制	主流工业屏
智能恒流板	5V/12V输入，自适应恒流	具过流保护	高亮屏升级改造

建议更换整套LED驱动板以匹配新灯条，避免旧驱动电流不稳。

3.散热与结构优化

LED灯条更换后若亮度提升，应同步检查散热系统。

添加导热硅胶片或铝背板；

确保LED驱动板与金属框架接地良好；

背光腔体中避免封闭积热。

4.防护与清洁

使用无尘布与异丙醇（IPA）清洁导光板表面；

避免指纹或灰尘进入光学层；

不可使用含氨清洁剂。

六、常见问题与解决方案

问题现象	原因分析	解决方案
背光不亮	电流不匹配或极性反接	检查LED驱动电流方向
局部闪烁	某组LED虚焊	重焊或更换灯条
光线不均	扩散膜装反或导光板污染	重新组装并清洁
背光过亮发热	驱动电流过高	调整PWM信号占空比
屏幕偏色	灯珠色温不匹配	使用同型号LED灯条

七、是否值得更换？

在工程维护中，是否更换背光应结合设备价值与维护成本：

判断条件	建议措施
屏幕完好但亮度降低	只更换背光系统
屏幕出现明显暗区	更换LED灯条与导光组件
显示异常（花屏、竖线）	更换整屏模组更经济
超过7年老化	推荐更换整机或新屏

八、安全与注意事项

1.高压风险：CCFL逆变器输出高压可达800V～1000V，操作时必须断电。

2.静电保护：液晶面板的TFT驱动IC极易被ESD击穿，应全程使用防静电腕带。

3.亮度调整：更换后务必调试PWM占空比，避免亮度过高引起LED早衰。

4.保修影响：若设备仍在保修期，擅自更换背光可能导致保修失效。

背光系统是工控机液晶屏的“光源核心”，它的稳定性直接决定了显示效果与设备寿命。掌握正确的背光更换方法，不仅能显著延长设备使用周期，也能降低维护成本。判断是否为背光问题是第一步；选型匹配原厂参数是关键；拆装中保持洁净、防静电是底线；更换后需重新调试亮度与散热。当操作规范、材料匹配、环境合格时，更换背光完全可以让一台服役8年的工业显示终端重新焕发光彩。
