工业机器人示教器（Teach Pendant）是人与机器人系统交互的关键接口，其液晶显示屏不仅承担视觉信息输出功能，还需要在高强度、复杂环境中稳定运行。因此，示教器液晶屏的选型与设计远比普通工业HMI或PC显示屏要求更严苛。工业机器人示教器是操作员进行机器人编程、调试与监控的核心设备。

其液晶屏不仅用于显示坐标、运动轨迹、报警信息与系统菜单，还需支持触控、图形化操作与实时数据交互。与普通工控显示器不同，示教器液晶屏必须兼顾：

户外与车间光照下的高可视性；

抗震、防水、防油、防静电能力；

高可靠性与低延迟的人机反馈；

长寿命与可维护性。

因此，选择或设计用于机器人示教器的液晶屏，必须满足机械、光学、电气与人因安全等多维度标准。在现代制造系统中，工业机器人（Industrial Robot）已成为智能工厂的重要执行单元。而操作员与机器人之间最直接的交互界面，正是示教器。示教器的功能不仅是“控制手柄”，更是集人机界面（HMI）、运动控制、安全反馈与显示监控于一体的终端系统。其中，液晶屏（LCD）承担了信息显示、指令反馈与图形交互的重要任务，是示教器中最关键的核心部件之一。

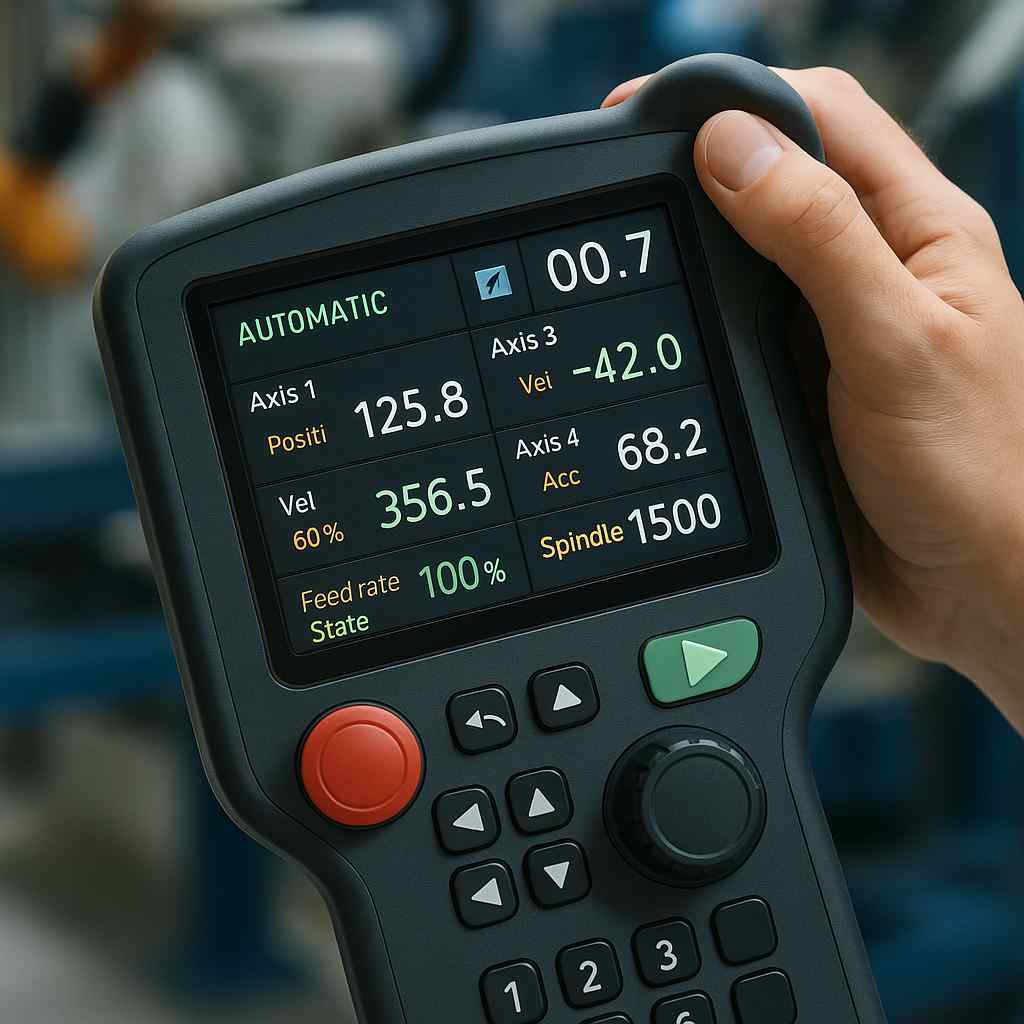

机器人示教器液晶屏

一、示教器液晶屏的功能定位

1. 示教器的作用

示教器用于机器人运动轨迹的编程与调试。操作员通过它输入动作指令、监视执行状态、进行故障诊断和安全控制。

其液晶屏承担的核心任务包括：

显示机器人坐标位置、姿态参数；

展示运动轨迹、程序步骤；

提供触控式人机交互界面（HMI）；

输出报警、系统状态与实时画面。

2. 液晶屏的重要性

对于示教器而言，屏幕不仅要“显示清晰”，还必须满足：

强光下可视性（Sunlight Readable）；

抗冲击、防护等级高（IP65）；

长时间运行不发热、不老化；

抗电磁干扰与静电保护。

二、显示技术架构

1. 技术类型

目前示教器液晶屏主要采用 TFT-LCD（薄膜晶体管液晶显示）技术，辅以LED背光系统。

显示技术	说明	特点
TN（Twisted Nematic）	早期技术，低成本	响应快但视角小
IPS（In-Plane Switching）	主流工业用屏	色彩稳定、全视角
VA（Vertical Alignment）	对比度高	黑色表现优异
Optically Bonded TFT	光学贴合工艺	抗反射、防震、防尘效果更佳

目前主流工业机器人品牌（如Fanuc、KUKA、ABB、安川、埃夫特、汇川等）均使用 IPS或VA结构的TFT-LCD。

三、结构组成与电气接口

1. 屏幕结构层级

工业示教器液晶屏由以下部分组成：

1.TFT液晶面板（Display Panel）

2.LED背光模组（Backlight Unit）

3.触控层（Touch Panel）

电阻式（Resistive）

电容式（Capacitive）

4.加固玻璃盖板（Cover Lens）

5.控制电路与接口板（Controller PCB）

6.密封框体与防护胶圈

2. 信号与接口标准

示教器液晶屏通常采用工业常见显示接口：

接口类型	特点	应用
LVDS (Low Voltage Differential Signaling)	差分信号抗干扰强	工业主板通用接口
eDP (Embedded DisplayPort)	高速、低功耗	新型高分辨率示教器
HDMI / MIPI-DSI	高清多媒体接口	部分触控显示模组
USB / I²C / RS232	触控与控制通信	电容触控模块常见

四、显示性能与光学特征

工业机器人示教器的液晶屏与普通平板电脑相比，具有更高的稳定性与环境适应性。

参数	工业级标准	说明
尺寸范围	4.3" ～ 10.4"	主流为 7" 或 8"
分辨率	480×272 ～ 1280×800	常见为 800×480 (WVGA)
亮度	500～1000 cd/m²	适合强光工厂环境
对比度	800:1 ～ 1500:1	高对比提升可读性
可视角度	170°/170° (IPS)	适合多角度操作
响应时间	≤8 ms	动态画面无拖影
色域	≥70% NTSC	色彩逼真自然
工作温度	-30℃ ～ +80℃	宽温环境适应性
寿命	≥50,000小时	背光寿命设计标准

五、工业防护与结构设计

工业环境对显示屏防护要求极高。示教器液晶屏一般满足以下标准：

1.防护等级：

IP65（前面板防尘防水）

IP67（加固型）

2.防震与冲击：

IEC 60068-2-6（振动测试）

IEC 60068-2-27（冲击测试）

3.电磁兼容（EMC）：

IEC 61000-4-2（静电放电抗扰度）

IEC 61000-4-4（快速脉冲群）

4.触控保护：

抗划伤硬化玻璃（≥7H）；

支持戴手套或湿手操作；

可选防爆钢化玻璃设计。

六、光学贴合与户外可视性

现代示教器越来越多采用 Optical Bonding（全贴合）技术：

即将液晶面板与触控玻璃间的空气层用光学胶（OCA）填充，使界面无反光、无水汽。

优势包括：

提升阳光下可视性（减少反射率至0.4%）；

提高抗震性（屏体整体刚性更强）；

防止灰尘或湿气渗入；

提升亮度与对比度约10~15%。

例如：天马（Tianma）TM070RDH13、友达（AUO）G104SN02 等工业屏常用于机器人示教器领域。

七、工业标准与认证

示教器液晶屏需满足以下国际标准：

项目	建议配置	说明
亮度	≥800 cd/m²	高亮防反光
分辨率	800×480 或更高	保证界面显示精细
接口	LVDS 或 eDP	与主板兼容性好
触控方式	电容触控（PCAP）	支持多点与手套操作
防护等级	IP65	防尘防油污
工作温度	-20~70℃	工业宽温要求
寿命	≥50,000h	保证长期运行
光学贴合	必选	防反光、防雾

八、选型策略

1. 选型关键参数

项目	建议配置	说明
亮度	≥800 cd/m²	高亮防反光
分辨率	800×480 或更高	保证界面显示精细
接口	LVDS 或 eDP	与主板兼容性好
触控方式	电容触控（PCAP）	支持多点与手套操作
防护等级	IP65	防尘防油污
工作温度	-20~70℃	工业宽温要求
寿命	≥50,000h	保证长期运行
光学贴合	必选	防反光、防雾

2. 品牌推荐与应用实例

品牌	代表型号	应用领域
AUO 友达光电	G084SN05 V9	ABB、发那科机器人示教器
BOE 京东方	HV070WX2-1C	国产机器人、HMI终端
Tianma 天马微电子	TM070RDH13 / TM101JDHG30	安川、汇川示教器
Innolux 群创光电	G070Y2-L01	工业控制器、数控设备
Sharp 夏普	LQ080Y5DZ05	医疗与工业共用平台

九、故障与维护

1. 常见故障

现象	原因	解决方案
屏幕闪烁	背光驱动老化	更换LED驱动板
屏幕发暗	灯条老化 / 灰尘堆积	更换背光或清洁光学层
屏幕花纹	静电损伤	加强ESD防护
无显示	LVDS信号线接触不良	重新插拔或更换
触控无响应	触控控制器故障	更新驱动或更换TP模组
