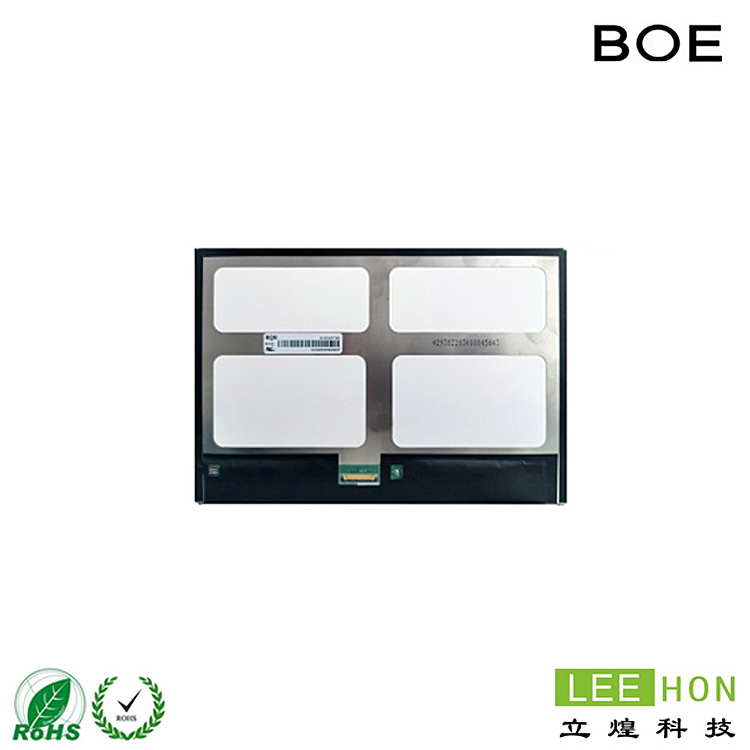

京东方10.1寸TFT液晶模组GV101WXM-N81工控液晶屏

简要描述：京东方10.1寸GV101WXM-N81液晶屏,1280(RGB)×800,WXGA的分辨率,可在零下20摄氏度的环境下工作,工作时长可达30pins。想要详细pdf产品参数资料,可在线联系客服。...

产品报价联系我们

产品分类

/ Products Classification 点击展开+

联系我们

全国统一咨询热线

19157671329

座机：0571-86684288

QQ：3234659108

地址：浙江省杭州市余杭区五常街道西溪软件
园金牛座B2座4层4118-4119

规格参数

京东方10.1英寸GV101WXM-N81基本参数
面板品牌	京东方（BOE）
面板型号	GV101WXM-N81
面板尺寸	10.1英寸
面板类型	a-Si TFT-LCD,液晶模组
点分辨率	1280(RGB)×800,WXGA
像素密度	149PPI
像素布局	RGB垂直条状
显示区域	216.9(W)×135.6(H) mm
可视区域	-
外观尺寸	228.3(W)×149.05(H) mm
表面处理	镜面（Haze 0%）, Hard coating
面板亮度	300cd/m2 (Typ.)
对比度	800:1（Typ.）（透射）
可视角度	85/85/85/85 (Typ.)(CR≥10)
工作模式	ADS，常黑显示，透射式
视角	全视角
反应时间	30（Typ.）（Tr+Td）ms
显示颜色	16.7M（6-bit + Hi-FRC）
光源类型	WLED
触摸屏	可配套电容、电阻触摸屏
面板重量	155 g（Max.）
信号接口	EDP（1 Lane）,eDP1.2,HBR1（2.7G / lane）端子
驱屏电压	3.3V(Typ.)
工作环境	工作:-20~60°C;存储温度:-20~60°C

1，京东方 (BOE) 推出的GV101WXM-N81 (产品代码: BOE03F2)是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2。它的工作温度为 -20 ~ 60°C，存储温度为 -20 ~ 60°C。此型号适合应用于平板电脑。
2，根据京东方 (BOE)于2020年5月12日发布的版本号为Rev.P1的产品规格书，GV101WXM-N81显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为228.3(宽)×149.05(高)×2.6(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating，产品净重155g (Max.)。
3，背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动器。GV101WXM-N81采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用GV101WXM-N81液晶模组，建议您向网站在线客服索要详细规格资料参考。

GV101WXM-N81规格参数使用说明

TECHNICAL DATA

参数来源

本页型号 GV101WXM-N81 规格参数，主要依据原厂规格书、产品标签、厂商公开资料及其他可核验技术信息整理。

代理/供应商

杭州立煌科技有限公司

参数更新时间

2021年06月17日

规格参数用途

本页信息用于 GV101WXM-N81 技术查询、产品选型及项目前期评估，不作为实时库存、价格、交期或长期供货状态的依据。液晶屏不同版本、后缀及生产批次可能存在规格差异；涉及替代选型、设计导入、驱动匹配、批量采购或对具体参数存在疑问时，建议联系杭州立煌科技进一步核对，并以原厂当前有效规格书、产品实物、样品测试及最终技术确认结果为准。
