服务热线： 很多人做7寸工业液晶屏项目时，注意力都放在“屏”上，却把真正决定能不能点亮、能不能稳定跑的关键环节忽略了，那就是驱动板。尤其像GV070WSM-N10这种7寸工业液晶显示屏，规格书已经写得很清楚：它是1024×600分辨率、350cd/m²亮度、800:1对比度、LVDS32pins（1ch,8-bit）接口、WLED背光且无内置背光驱动的面板。也就是说，这块屏不是“随便接个通用板就能万事大吉”的类型，它对驱动板的要求，其实比很多人想象中更明确。
如果把说得更直白一点：
GV070WSM-N10选驱动板，不是先看便不便宜，而是先看接口、分辨率、背光、供电和触摸要不要一起做。
因为驱动板一旦选错，常见结果不是“显示效果差一点”，而是直接不亮、花屏、闪屏、亮度调不了，或者后期稳定性很差。对LCD液晶屏渠道、行业客户和设备制造商来说，这类问题往往不是难在参数本身，而是难在“明明看起来差不多，为什么接上就不对”。
GV070WSM-N10这种7寸工业液晶屏，配套驱动板到底该怎么选，选的时候先核什么，后核什么，哪些地方最容易踩坑。
一、GV070WSM-N10是什么类型的屏？
规格页显示，GV070WSM-N10是BOE的一款7.0英寸、1024×600（WSVGA）、170PPI的液晶模组，显示区域约154.214×85.92mm，外形尺寸约164.9×100×3.21mm，亮度350cd/m²，对比度800:1，可视角度约85/85/85/85，显示模式为ADS/NormallyBlack/Transmissive，刷新率60Hz。它的接口是LVDS32pins（1ch,8-bit）FPC，而且背光部分为WLED[4s6p]，withoutdriver，也就是背光没有内置驱动器。工作温度通常标为-20℃到70℃，存储温度-30℃到80℃。
还有一个很关键的点：规格书显示，GV070WSM-N10-4GP0带有integratedGGtouchsensor，也就是集成了GG触摸传感层的版本。这个信息很重要，因为它提醒我们：市场上看到的GV070WSM-N10，不一定都只是“单纯显示面板”，有些版本本身就带触控层逻辑。
这意味着，驱动板选型不能只围绕“7寸1024×600”来想，而要同时考虑：
1·这是LVDS屏，不是RGBTTL，也不是MIPI。
2·这是1ch,8-bit的LVDS路线。
3·这是没有内置背光驱动的屏，所以背光驱动能力要由整机或驱动板方案补上。
4·这块屏可能涉及触摸配套，不能只看显示信号。
二、选错驱动板，问题通常出在哪？
最常见的误区，是把“7寸屏”当成了同一类产品。
实际上，7寸LCD液晶屏里至少常见这几种接口路线：
1·LVDS
2·RGBTTL
3·MIPI
4·eDP
而GV070WSM-N10明确是LVDS32pins。如果你误拿RGBTTL板、MIPI板，哪怕尺寸、分辨率一样，也不能直接用。
只看“1024×600”，不看背光驱动。
很多通用驱动板确实支持1024×600，但并不代表它就能把这块屏的背光一起稳定带起来。因为规格书已明确写了WithoutDriver，说明背光驱动不是屏内完成，而是要靠外部系统。
只想“先点亮”，没想“后面要不要批量、要不要长期稳定”。
实验室里点亮一块屏，和工程上做稳定显示，是两件事。前者用一块临时板也许就能亮，后者则要考虑：
1·电源输入是否稳
2·背光恒流是否匹配
3·亮度调节是否方便
4·线缆长度后会不会有干扰
5·长时间运行是否会闪屏、黑屏、掉触摸
所以对工业液晶屏项目来说，驱动板选型的本质不是“找个能亮的”，而是找一套能长期稳定工作的匹配方案。
三、先确认“你要的是哪种输入”
驱动板不是只有一种，它是根据前端输入源来分的。

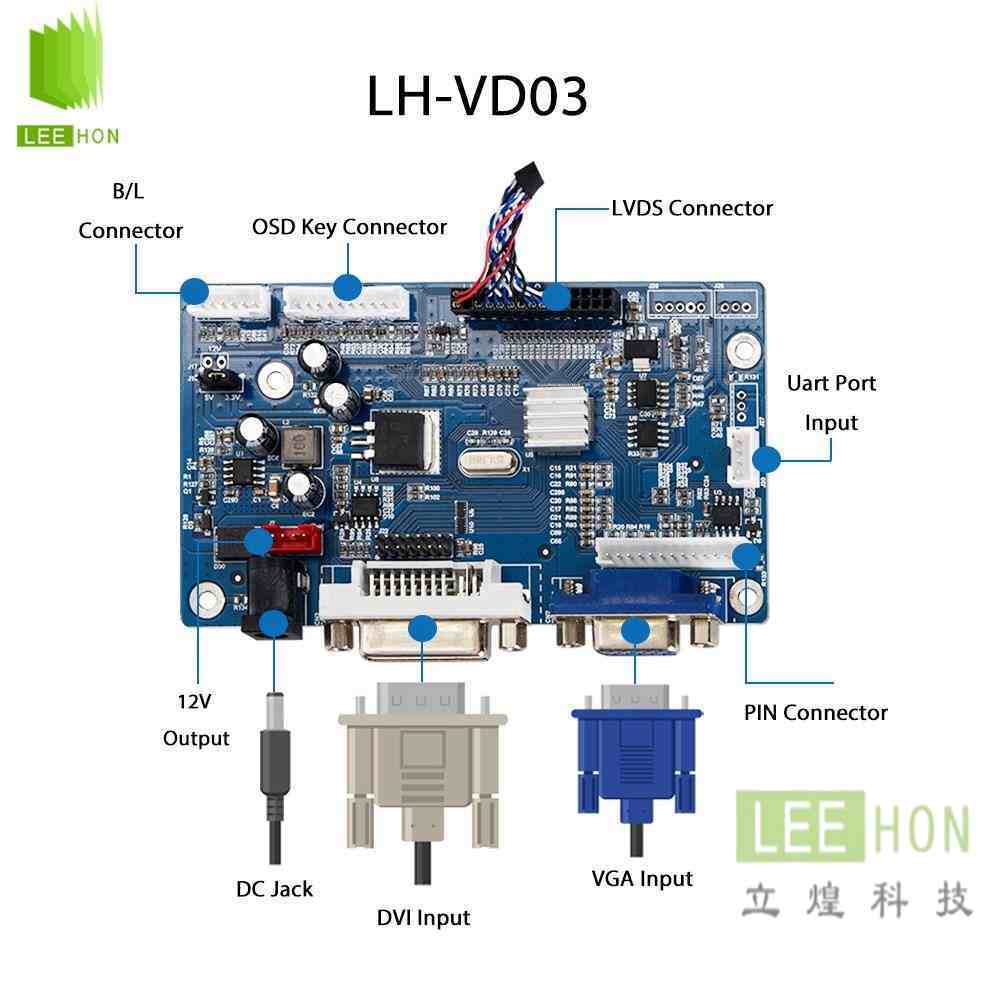

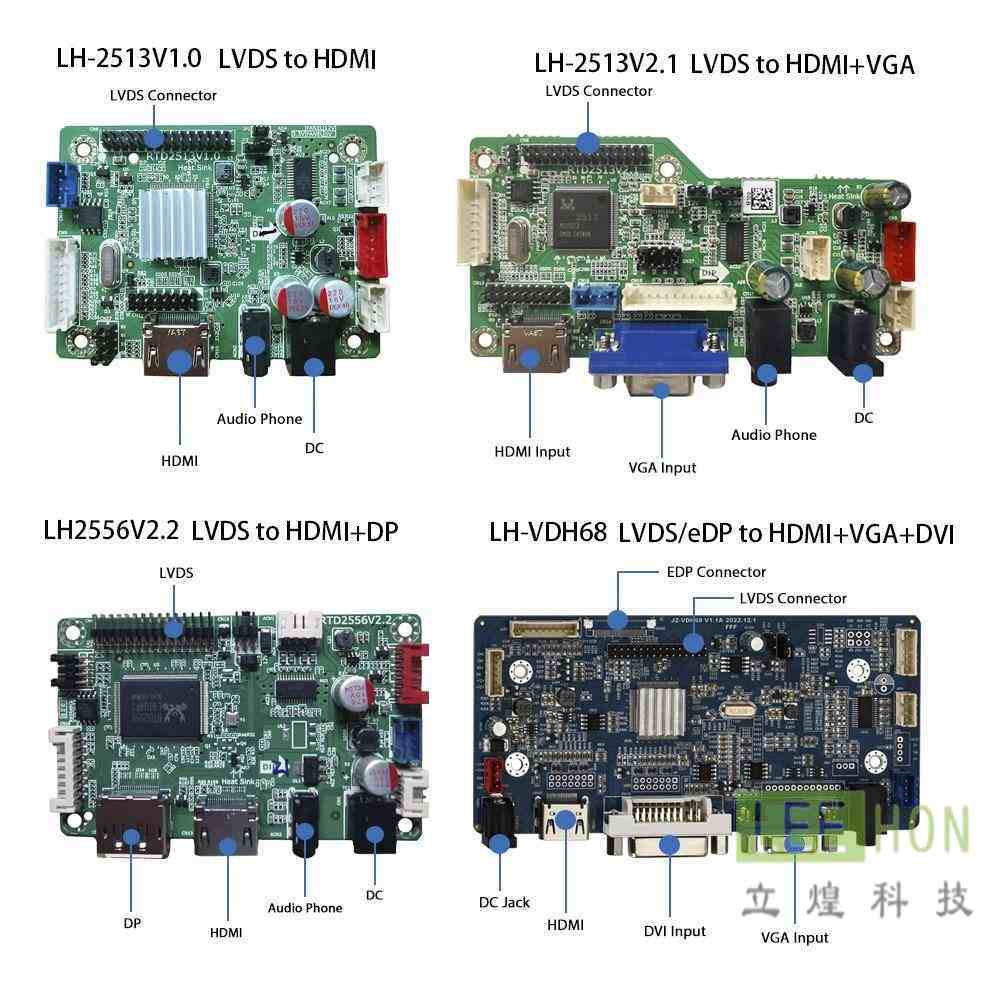

手上的系统如果输出的是HDMI、VGA、DVI、DP，那么你要找的是把标准视频输入转成这块屏所需LVDS输出的驱动板。从市场看，针对GV070WSM-N10这类屏，已经存在多种典型驱动板组合，例如：
1·LVDStoHDMIDriverBoard
2·EDP/LVDStoVGA+DVI+HDMIDriverBoard
3·LVDStoVGA+HDMIDriverBoard等。
这意味着，如果你的主控板本身不是直接出LVDS，而是出HDMI/VGA这些常见接口，那么你应该优先找的是AV视频输入驱动板，而不是裸的时序板思路。
可以把它理解成下面三类情况：
1.主板本身就能输出LVDS
这种情况最理想。
如果控制板或工控主板本身就能输出与GV070WSM-N10匹配的1ch,8-bitLVDS，那可能并不需要额外的“视频转LVDS驱动板”，而只需要解决好供电和背光驱动。
2.主板输出HDMI/VGA/DVI
这是行业里最常见的情况。
这时需要一块AV视频输入转LVDS的驱动板。选择时重点不是“这块板支持多少寸”，而是：
1·是否支持1024×600
2·是否支持LVDS1ch,8-bit输出
3·是否能匹配32-pinFPC接口
4·是否带合适的背光驱动
5·是否能通过OSD或固件正确调用该分辨率
3.想做更通用的显示终端方案
如果不是单独卖屏，而是要做一个可接多设备的7寸小显示器，那就应该优先选带HDMI/VGA/DVI/DP输入的多接口驱动板，而不是太“死板”的单一板卡。这样后续适配性更强。
也就是说，先确认输入源，才能反推驱动板类型。
这一步如果没想清楚，后面就容易越选越乱。
四、LVDS不是一句话，得核到“1ch,8-bit,32pins”
很多人一看到规格里写着“LVDS”，就觉得差不多。
但在实际项目里，LVDS只是大类，后面至少还要继续核这几件事：
1·单通道还是双通道
2·6-bit还是8-bit
3·针数多少
4·连接器形式是什么
5·线序是否一致
GV070WSM-N10的信号接口是LVDS32pins（1ch,8-bit），FPC。这说明它不是随便一个“LVDS板”都能直接适配的。
这里给你一个很实用的判断方法：
如果供应商只告诉“这块驱动板支持LVDS屏”，但说不清楚能不能支持1024×600/1ch/8-bit/32pins，那这个答案对项目来说就不够用。
因为驱动板真正要匹配的，不是“LVDS这个大类”，而是：GV070WSM-N10这一块具体的LVDS屏。
五、背光驱动
从规格书看，GV070WSM-N10的背光类型是WLED[4s6p]，withoutdriver。
这句话的工程含义很明确：
1·屏本体带的是WLED背光系统
2·但背光驱动器不在屏内
3·所以你要么选一块自带背光驱动能力的驱动板
4·要么另外设计背光恒流驱动
这一步为什么容易踩坑？
因为很多人会默认“驱动板能出图，就能带灯”。实际上，显示信号和背光驱动是两件事。
规格书还给出了这块屏相关的典型电压信息：3.3/9.6/18/-6V（Typ.）（VDD/AVDD/VGH/VGL）。这进一步说明，这块屏本身就是一块需要较完整电源时序支持的模组，而不是简简单单给个3.3V就能万事大吉。
所以驱动板选型时，你要重点问供应商：
1·板子是只负责信号转换，还是也带背光驱动？
2·背光亮度调节方式是PWM还是电压调光？
3·背光输出电流/电压是否适配这块7寸屏？
4·是否已有对GV070WSM-N10的配套经验？
如果这些问题都没确认，只看“板子能点亮1024×600”，项目后面很容易出问题。
六、带触摸屏，驱动板就不能只看显示部分
这一步尤其适合设备制造商注意。

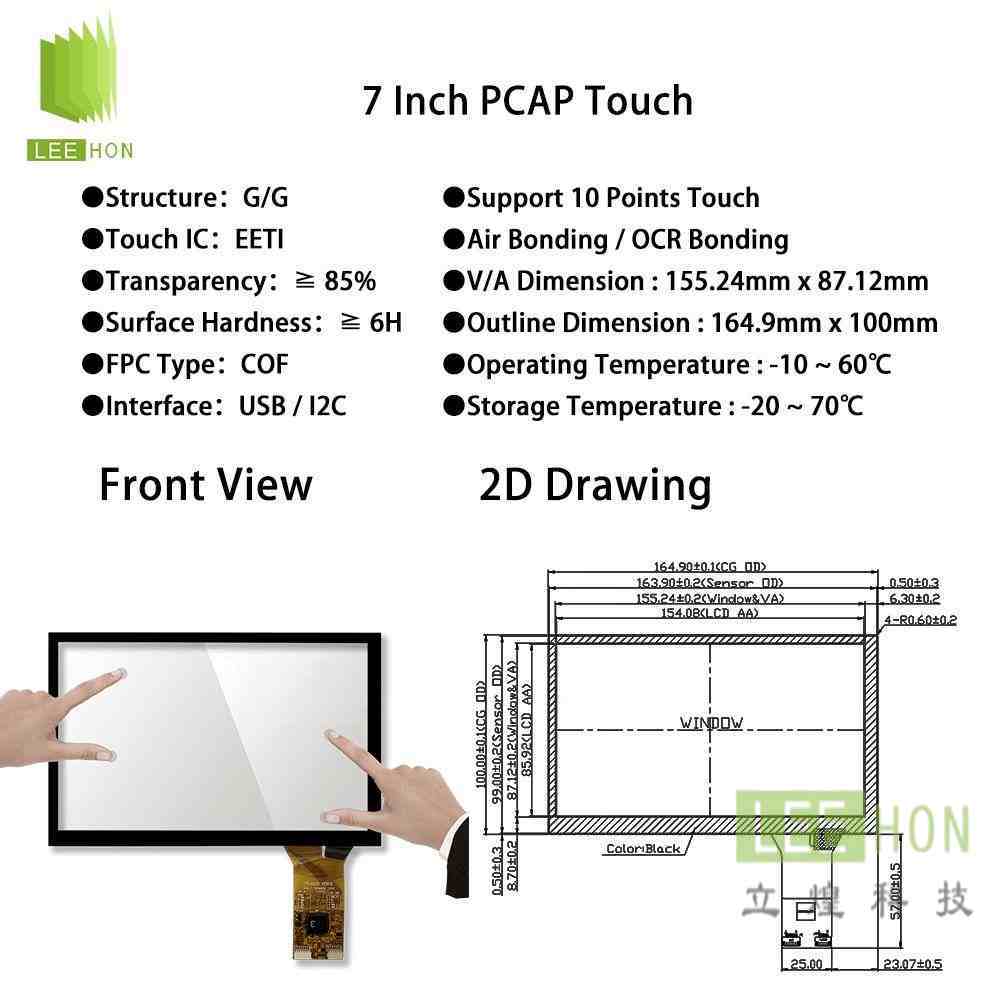

规格书已明确说明，GV070WSM-N10-4GP0带integratedGGtouchsensor。这意味着这块屏至少存在带触控传感层的版本。
这对驱动板选型有什么影响？
影响就在于，可能不仅要解决“图像显示”，还要解决“触摸控制”。
这时候整套方案通常要拆成两个部分：
显示部分
由驱动板完成HDMI/VGA/DVI/DP转LVDS，并配套背光驱动。
触摸部分
由单独的触摸控制板或USB/IIC触摸接口完成。
也就是说，触摸屏并不是靠显示驱动板自动就能用起来的。
很多项目里，显示亮了，但触摸没接；或者触摸接了，但系统识别不上，这都是因为一开始没把“显示”和“触摸”当成两个独立子系统看。
如果你的项目是人机界面、控制终端、自助设备，那这一层一定要提前规划，而不是等屏亮了再补。
七、看项目是“临时点亮”还是“长期交付”
这一点看似抽象，其实非常实用。
1.临时点亮/开发测试
如果你只是做开发验证、短期点亮，那么选一块通用型1024×600LVDS驱动板即可，重点是能快速验证显示逻辑。
2.小批量交付/设备配套
如果你已经进入产品阶段，那驱动板就不能只看“能用”，还要看：
1·板子尺寸是否合适
2·接插件方向是否适合结构布局
3·散热是否够
4·供电是否统一
5·后续供货是否稳定
6·是否支持OSD菜单和亮度设置
7·是否能长期跑24/7
也就是说，同一块GV070WSM-N10，开发用板和项目交付板可以不是同一类。
这也是为什么很多真正做项目的客户，不会只问“有没有板”，而会问“有没有成熟配套方案”。
八、实用的GV070WSM-N10驱动板选型顺
为了让这篇文章更落地，我把它整理成一套最实用的判断流程。
第一步：确认输入源
你的系统是HDMI、VGA、DVI、DP，还是原生LVDS？
这个决定了你要不要视频转LVDS驱动板。
第二步：确认输出必须匹配1024×600
驱动板必须支持1024×600，而不是“差不多的800×480或1024×768”。
第三步：确认LVDS输出规格
必须核到1ch,8-bit,32pins,FPC。
第四步：确认背光驱动
这块屏withoutdriver，所以背光方案必须提前确认。
第五步：确认触摸要不要一起做
如果是带GGtouchsensor的版本，触摸控制方案不能漏。
第六步：确认项目目标
是实验点亮，还是长期交付。
这一步决定你选“通用板”还是“项目型板卡”。
九、为什么很多客户最后会找像杭州立煌科技这样的供应方协同？
因为这类项目真正难的，不是背参数，而是把“屏+板+触摸+结构+供电”一起理顺。
对工业液晶屏、LCD液晶屏、液晶显示屏项目来说，客户真正怕的通常不是没货，而是下面这些问题：
1·板子能出图，但背光不稳
2·分辨率对了，但FPC线序不对
3·屏点亮了，但触摸用不了
4·样机能跑，量产后不稳定
5·板子能装，但整机布局太挤
6·后续换板后OSD或固件又不兼容
像杭州立煌科技这类长期做工业显示方案配套的公司，价值往往就体现在这里：
不是只卖一块屏，或者只卖一块驱动板，而是能把GV070WSM-N10这类7寸LVDS工业屏的配套逻辑一次性梳理清楚。对渠道商来说，这能减少误配；对设备制造商来说，这能减少调试时间；对行业客户来说，这能减少返工和停机风险。
十、选驱动板，本质上是在选“系统边界”
这是我最想强调的一点。很多人理解驱动板，还是停留在“让屏亮起来”的层面。但真正成熟的做法是把它看成系统边界的一部分。
为什么这么说？
因为驱动板不只是视频转换器，它还同时影响：
1·你的输入接口类型
2·你的供电方式
3·你的亮度控制方式
·4你的触摸整合方式
5·你的整机空间布局
6·你的后期可维护性
换句话说，驱动板选得对，后面很多问题会自然变简单；驱动板选得错，后面再好的屏也很难救。
所以，GV070WSM-N10配套驱动板怎么选，这个问题表面上是在问“板子”，本质上是在问：你想把这块屏做成一个怎样的系统。
GV070WSM-N10这块7寸LCD工业液晶显示屏，规格书已经给得很明确：它是1024×600、LVDS32pins（1ch,8-bit）、350nit、WLED背光且无内置背光驱动的工业型屏，而且公开PDF还显示它存在带GGtouchsensor的版本。也正因为这样，它在驱动板选型上有几个特别重要的前提：
先确认输入源，再确认LVDS规格；先确认背光驱动，再确认触摸需求；先确认项目目标，再决定用通用板还是项目型板卡。
真正稳妥的选型，不是“找一块能亮的板”，而是找一套能长期稳定配合GV070WSM-N10工作的显示方案。这，才是7寸工业液晶屏项目里最不容易踩坑的做法。
常见问题
1、GV070WSM-N10这块屏配驱动板时，最先要看什么？
最先看输入源和接口。
因为GV070WSM-N10规格书明确是LVDS32pins（1ch,8-bit）屏，所以要先确认你的主板是原生LVDS，还是HDMI/VGA/DVI/DP输出。如果是后者，就需要选视频输入转LVDS的驱动板。
2、为什么不能只看“7寸1024×600驱动板”就下单？
因为分辨率只是其中一项，接口和背光同样关键。
GV070WSM-N10不仅是1024×600，它还是1ch,8-bit、32pins的LVDS屏，而且背光withoutdriver。如果驱动板只支持分辨率，不支持正确的LVDS输出和背光方案，项目仍然可能点不亮或不稳定。
3、GV070WSM-N10的背光为什么要单独确认？
因为这块屏的公开资料明确写了背光没有内置驱动器。
它是WLED[4s6p],WithoutDriver，所以驱动板方案里必须确认是否包含合适的背光驱动能力，否则就算图像信号正确，背光也可能起不来或亮度调不了。
4、如果项目要触摸功能，驱动板是不是一起就能解决？
不一定。
公开PDF显示GV070WSM-N10-4GP0带有integratedGGtouchsensor，这意味着显示和触摸要分别考虑。显示驱动板负责图像输出，触摸通常还需要单独的触摸控制方案，不能默认“屏亮了，触摸就自然能用”。
5、为什么很多项目会找杭州立煌科技这类公司来配套GV070WSM-N10？
因为这类项目真正难的不是找一块板，而是把“屏+板+背光+触摸”一起理顺。
对于工业液晶屏项目来说，能提前协助确认接口、分辨率、背光驱动和结构边界的供应方，会比只会报一个通用板型号更有价值。
