TM101JDHG33天马10.1液晶屏点亮排查:黑屏、白屏、花屏，分别优先检查

发布日期：2026-03-26 17:07 更新时间：2026-03-26 17:20 浏览量：

正在生成目录…

做10.1寸工业液晶屏项目，最让人头疼的通常不是“买不到屏”，而是“屏到了，为什么点不亮”。尤其像TM101JDHG333-00这种常见高亮屏，参数看起来很清楚，实际排查时却很容易走弯路。公开资料显示，这块屏是10.1英寸、1280×800、LVDS（1ch，6/8-bit）40pin、3.3V、WLED背光且带LEDDriver、亮度约900cd/m²的工业液晶屏，常见应用方向包括工业、医疗和户外高亮场景。也正因为它本身是LVDS+高亮+宽温这一类产品，所以一旦出现黑屏、白屏、花屏，排查顺序就不能乱。

液晶屏

别急着上示波器

TM101JDHG333-00的公开参数里，有几项对故障判断特别重要：它是LVDS（1ch，6/8-bit）40pin，不是MIPI，不是RGB TTL，也不是eDP。它的分辨率是1280×800，输入电压是3.3V，背光是WLED，带LEDDriver，工作频率60Hz，亮度约900nit。公开页面还显示它的工作温度可到-30~80°C，属于工业应用里比较典型的高亮宽温路线。

这几项信息为什么重要？因为它们决定了排查逻辑：

1·LVDS说明你先要怀疑的是差分信号、线序、主板输出，不是MIPI初始化那一套。
2·40pin说明很多问题可能出在线束、FPC、插座接触和定义不一致。
3·带LEDDriver说明背光不是“完全外置高压板”那种老方案，黑屏时要先分清是“图像没出来”，还是“背光没起来”。

也就是说，TM101JDHG33的排查重点，从一开始就应该围绕供电、背光、LVDS信号链路、线材接口这四层展开。

一、黑屏：

先别怀疑屏坏了，优先分清“是没图像，还是没背光”，黑屏是最常见的现场故障，但也是最容易被误判的故障。

很多人一看到黑屏，第一反应就是“屏坏了”。其实对TM101JDHG333-00来说，黑屏更合理的第一步不是换屏，而是先判断：

到底是整块屏完全没工作，还是其实有图像，只是背光没亮。

因为公开资料已经明确，这块屏是WLED背光，带LEDDriver。这意味着它的显示部分和背光部分虽然都在同一块模组里，但排查时必须拆开想。

黑屏时，第一优先级检查什么？

1.先查供电是不是到位

TM101JDHG333-00的逻辑供电公开值是3.3V。所以黑屏第一步，应该先量主供电是不是稳定到位，而不是先改时序。因为没有3.3V，后面所有图像、背光、信号判断都没有意义。

2.再查背光有没有被拉起

这块屏亮度高达900nit，正常点亮时背光存在感非常明显。工程上如果出现“强光照下隐约能看到图像轮廓，但整体发黑”，通常更应该优先怀疑背光使能、背光供电、调光信号，而不是先怀疑LVDS数据链。这个判断属于基于屏幕结构做出的工程推断：因为公开资料已经说明它带LEDDriver，背光是单独可控的一层。

3.再查主板有没有真正输出匹配的LVDS

如果供电正常、背光也亮，但还是整屏无图，这时才更应该去查LVDS输出有没有打开、主板分辨率是不是1280×800、位宽是不是匹配1ch6/8-bit。因为TM101JDHG33不是任意“10.1寸屏”都能替代的类型，它有明确的LVDS输入边界。

黑屏的一个实战判断口诀

对TM101JDHG333-00这类屏，黑屏排查最实用的顺序可以记成一句话：

先电，再灯，后信号。也就是先看3.3V，再看背光使能和亮度控制，最后再看LVDS数据链。这个顺序对项目现场最省时间。

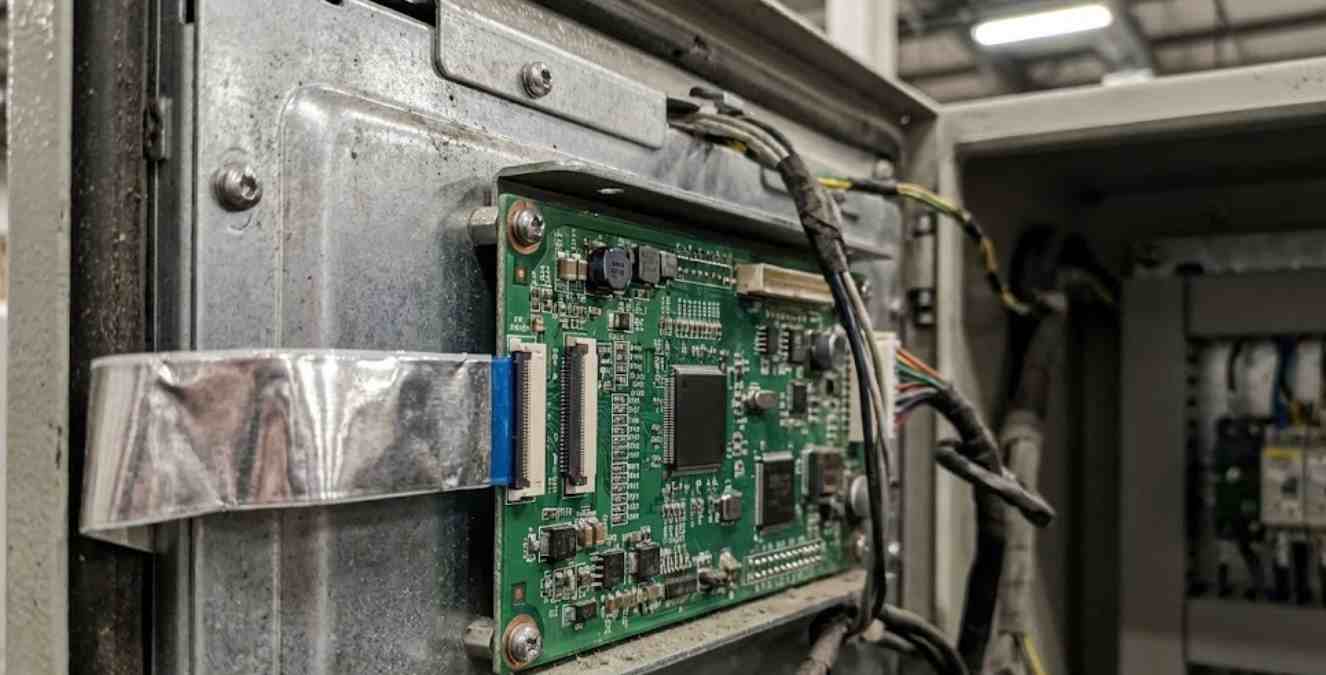

液晶屏接口

二、白屏：

优先怀疑“屏被上电了，但没吃到正确数据”，白屏和黑屏最大的区别在于：

黑屏很多时候是“整机没进入显示状态”，白屏则更像“屏已经被点醒了，但没有收到正确图像数据”。

为什么这么判断？因为TM101JDHG333-00是典型的LVDS屏。这类屏如果逻辑电源已经上来、面板内部工作状态被拉起，但LVDS数据对、时钟对、位宽或线序出问题，就很容易出现整屏发白或异常浅亮的状态。这个判断属于工程推理，但它直接建立在该屏公开接口属性之上。

白屏时，优先查哪里？

1.先查LVDS线序和排线定义

这块屏是40pinLVDS，而40pin这一类方案最容易出现的问题，就是“针数对了，但定义不对”。尤其项目里如果用了转接板、通用线或者替代线束，白屏时第一优先级应该放在线序，而不是先去怀疑屏本体。

2.再查主板输出分辨率和位宽

TM101JDHG333-00的分辨率是1280×800，接口是1ch6/8-bitLVDS。如果主板输出分辨率错了，或者位宽设置不对，工程上就容易出现白屏、偏色、整屏浅灰这种现象。特别是有些驱动板能“勉强点亮很多屏”，但并不代表它已经在输出这块屏真正需要的格式。

3.再查接插件接触不良

白屏不一定都是纯时序问题。40pinFPC或线束如果存在虚接、插偏、压接不良，也可能表现为“背光亮了，但图像不正常”。对这类工业液晶屏来说，接口接触问题往往比屏体损坏更常见。

白屏的实战判断口诀

白屏先看线，不要先换屏。这句话在TM101JDHG333-00这种LVDS高亮屏上尤其适用。因为白屏大多数时候意味着：屏不是完全死了，而是系统链路某一段没对上。

三、花屏：

优先怀疑“数据进来了，但进得不对”，花屏是最容易让人上来就怀疑“屏坏了”的一种故障，但在实际项目里，花屏往往反而说明了一件事：

信号不是完全没有，而是已经进来了，只是格式、时钟、线序或完整性不对。对TM101JDHG33来说，这个判断更成立。因为它公开定义的是LVDS（1ch6/8-bit）40pin，这类接口只要数据对、时钟对里有一部分不稳定，就可能表现为条纹、色块、错位、闪动、局部字符抖动等花屏现象。

花屏时，最先该查什么？

1.先查分辨率和时序是不是对应1280×800

很多项目里，花屏并不是硬件彻底坏了，而是主板或驱动板虽然“能输出LVDS”，但输出的不是TM101JDHG33需要的那一套时序。既然公开资料已经把它定义成1280×800/60Hz，那花屏时第一步就应该回头核驱动板参数，而不是先换线束。

2.再查LVDS差分对和屏线质量

花屏和白屏相比，更像“数据失真”而不是“数据完全缺失”。所以项目现场如果出现彩条、跳点、局部乱码、边缘抖动，这时更应该怀疑：

1·排线过长
2·线材屏蔽不好
3·差分对干扰
4·连接器压接质量不好

这属于基于LVDS接口特性作出的工程判断，和TM101JDHG333-00的公开接口定义直接相关。

3.最后才去怀疑面板本体

因为花屏虽然也可能是面板内部损伤，但在工程项目里，更常见的还是信号链和连接链问题。尤其是更换过驱动板、延长线、转接板、排线之后出现花屏，优先级应该放在线路和输出配置上，而不是一上来判定“屏坏”。

花屏的实战判断口诀

花屏先查时序，再查线材，最后才看屏。这个顺序比“先换屏试试”更省钱，也更适合量产项目排查。

液晶屏

四、为什么TM101JDHG333-00排查时要重视“输入定义”？

因为它不是一块“怎么接都能亮”的宽容型消费屏，而是一块参数边界明确的工业液晶屏。公开资料已经把它的关键属性列得很清楚：

1·10.1英寸
2·1280×800
3·LVDS1ch6/8-bit
4·40pin
5·3.3V
6·WLEDwithLEDDriver
7·-30~80°C工况能力

这些条件加在一起，意味着它更适合被当成项目型显示部件来看，而不是被当成一块“通用小屏”来拍脑袋调试。

也正因为这样，TM101JDHG33的排查不适合一上来就大面积换料，而更适合按“供电—背光—信号—线材—屏体”这个顺序逐层剥离。

五、黑屏、白屏、花屏其实是三个排查入口

很多人习惯把黑屏、白屏、花屏看成三个结果。如果从项目排查的角度看，它们其实更像三个入口。

1·黑屏更像“整机没进入显示状态”
2·白屏更像“屏起来了，但数据没对上”
3·花屏更像“数据进来了，但进得不完整或不稳定”

这个理解方式非常适合TM101JDHG33这种工业液晶屏项目。因为它能帮你把排查顺序一下子拉直，不至于一出现问题就陷入“到底是板坏了、线坏了、还是屏坏了”的混乱里。

像杭州立煌科技这类长期做工业液晶屏、LCD液晶屏、液晶显示屏选型和配套的供应方，价值往往就在这里：不是只告诉你“有这块屏”，而是能继续往下帮你把接口、驱动板、线材和排查路径一起理顺。这样项目少走很多弯路。

TM101JDHG33这块10.1寸屏，本身并不难理解。真正难的，是很多项目总想用“经验排查”去处理它，而不是按它的公开边界来排查。从公开资料能确认的是：它是一块10.1英寸、1280×800、LVDS（1ch6/8-bit）40pin、3.3V、WLED背光且带LEDDriver、900nit高亮的工业液晶屏。只要把这几个条件先放在脑子里，再去看黑屏、白屏、花屏，排查思路会清晰很多。

黑屏先看电和灯，白屏先看线和定义，花屏先看时序和信号质量。
