京东方NV156FHM-T01笔记本液晶屏参数、应用与替换注意事项

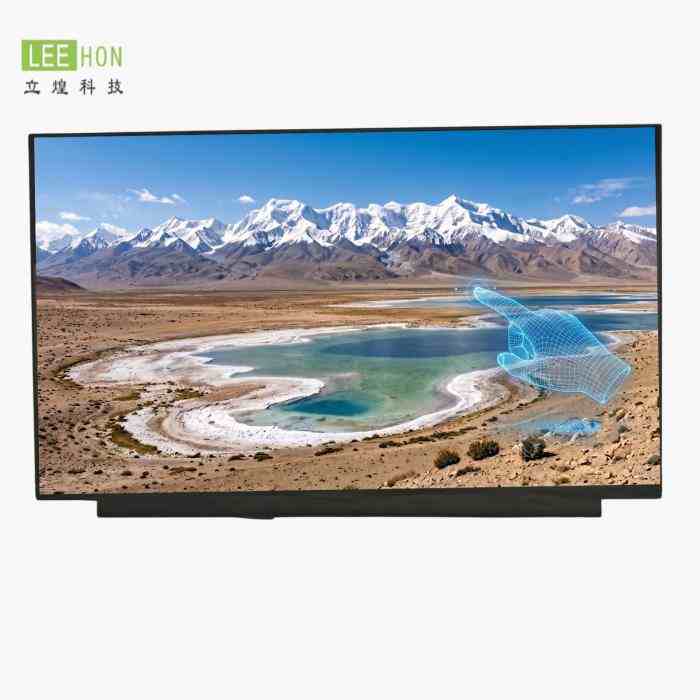

NV156FHM-T01是京东方推出的一款15.6英寸全高清触控液晶模组，主要用于触控笔记本电脑及兼容的一体化显示设备。它将LCD显示、LED背光驱动和On-Cell触摸传感器集成在同一模组中，因此不能按照普通15.6英寸非触摸屏的标准进行替换。

NV156FHM-T01主要参数

根据NV156FHM-T01 V8.0规格书，该屏分辨率为1920×1080，显示区域为344.16×193.59mm，模组外形约350.66×216.15mm，面板侧最大厚度3.2mm，PCBA位置最大厚度3.4mm。显示模式为常黑，表面采用亮面及3H硬化处理，典型刷新率为60Hz。

该屏典型亮度为250cd/m²，四向典型可视角度均为85°，响应时间约30ms。结合其亮度、色域及规格书明确标注的应用方向判断，它更适合普通笔记本办公、学习和触控交互，不属于户外高亮或宽温工业液晶屏。

触摸功能有什么特点？

NV156FHM-T01采用On-Cell自电容触控结构，触摸传感器直接集成在显示模组中，不需要额外叠加独立触摸面板。规格书标注支持10点触控，通过USB传输触摸数据，并面向Windows 8.x和Windows 10系统设计。该模组不包含成品盖板玻璃，实际装机时仍需结合笔记本A壳、玻璃及固定结构使用。

NV156FHM-T01可以直接换成普通15.6寸屏吗？

通常不能。NV156FHM-T01采用40针连接器，其中既包含2-Lane eDP显示信号，也包含背光供电、PWM调光和USB触摸信号。普通15.6英寸非触摸屏多采用30针eDP接口，即使尺寸和1920×1080分辨率相同，也不能直接连接原屏线。

选择替代屏时应同时核对：

 • 完整型号及V8.0、V8.1等版本；
 • 40针连接器型号与接口位置；
 • 2-Lane eDP链路速率；
 • 3.3V逻辑供电；
 • USB触摸针脚及触控驱动；
 • 外形尺寸、厚度和固定方式；
 • EDID、背光使能及PWM控制。

同为40针的高刷新率屏、MIPI屏或其他触控屏，也可能采用完全不同的针脚定义，不能只根据针数判断兼容。

屏幕点不亮怎么排查？

完全无背光时，应先检查屏线是否插紧、屏端3.3V供电、背光电源、BL_Enable及PWM信号。屏幕有背光但没有画面，则应检查主板是否输出2-Lane eDP信号、AUX通信是否正常以及EDID能否被识别。带电插拔屏线可能损坏接口或主板供电电路，应断开适配器和电池后再操作。规格书也明确要求遵守上电顺序，逻辑与信号稳定后再开启背光。

NV156FHM-T01是一款集成On-Cell十点触控的15.6英寸FHD笔记本液晶屏，其核心识别条件是“40针、2-Lane eDP、60Hz、USB触摸”。维修和替换时，尺寸与分辨率只能作为初步条件，必须进一步核对针脚、触摸通信、屏线和完整版本号。未经规格书比对，不建议使用普通30针非触摸屏或其他40针面板直接通电测试。
