服务热线： AT070TN92替代屏是否需要改线，可以分成三个结果：
| 替代情况 | 是否改线 | 处理建议 |
| 更换同型号、同版本AT070TN92 | 通常不用 | 核对FPC方向和背光后点亮 |
| 使用针脚一致的AT070TN94 | 原线可优先评估 | 仍要测试亮度、温宽和背光负载 |
| 使用其他7寸800×480、50pin屏 | 多数需要重新核线 | 不能按接口针数直接互插 |
| 改用LVDS、MIPI或集成驱动模组 | 不只是改线 | 通常需要换驱动板或增加转换板 |
所以， AT070TN92替代并不是一定要改线，也不能简单认定原线通用 。判断依据不是“都是7寸、800×480、50pin”，而是候选屏的50个针脚是否与原屏逐一对应。

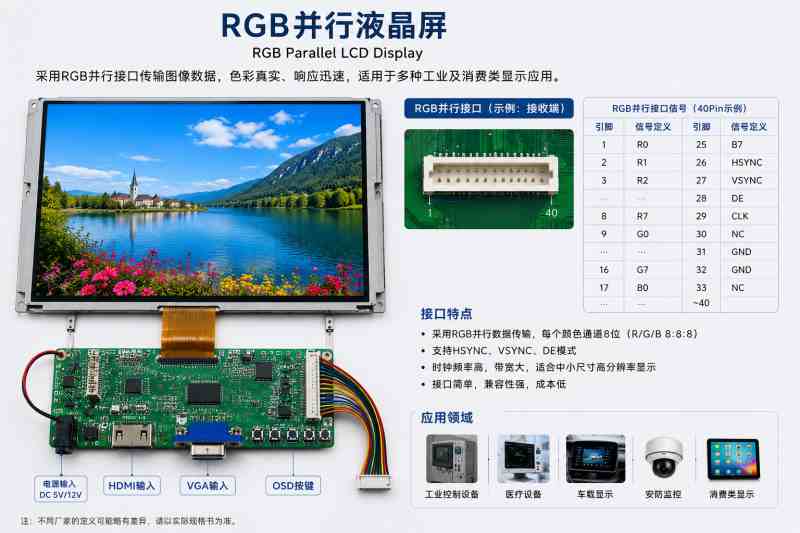

AT070TN92不是常见LVDS屏，而是并行RGB屏

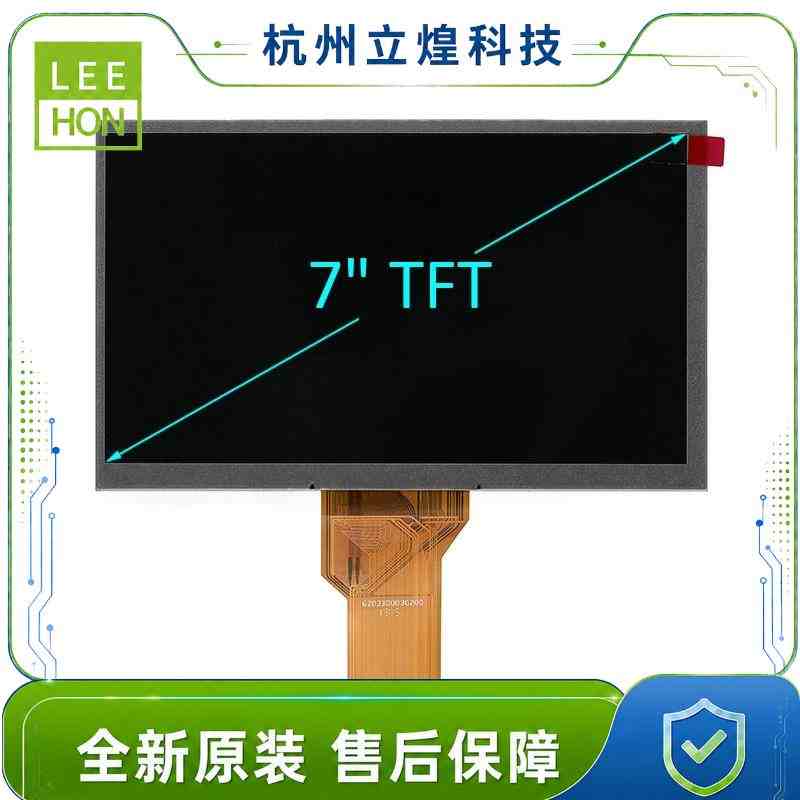

AT070TN92采用7.0英寸、800×480分辨率，AA显示区域为154.08×85.92mm，模组外形约164.9×100×5.7mm。它使用数字并行RGB接口，而不是LVDS或eDP接口。原厂资料给出的连接器方向为Hirose FH12A-50S-0.5SH，即50pin、0.5mm间距FPC结构。
这类屏幕的50pin接口不仅传输RGB颜色数据，还同时包含：
• LED背光正负极；
• 3.3V数字逻辑电源；
• AVDD模拟电源；
• VGH栅极开启电压；
• VGL栅极关闭电压；
• VCOM公共电压；
• DE、HS、VS和DCLK；
• RESET、MODE及扫描方向控制。
因此，AT070TN92的替代风险主要不在“数据能不能显示”，而在于 多个电源和控制信号是否接到了正确位置 。
为什么同样是50pin，也可能必须改线？
AT070TN92原屏第1、2脚为LED背光正极，第3、4脚为LED背光负极，第7脚为DVDD数字电源；第41至43脚分别涉及VGH、VGL和AVDD，第46脚为VCOM。RGB数据位于接口中间区域，并配有MODE、DE、VS、HS、DCLK、L/R及U/D等控制信号。
如果候选屏的第1脚是3.3V、第3脚是GND，或者将AVDD、VGH和VGL集成在屏幕内部，原屏线直接接入就可能造成：
• 背光不亮；
• 白屏或灰屏；
• 画面上下、左右颠倒；
• 颜色异常；
• 主板电源保护；
• LCD内部驱动电路损坏；
• 驱动板电源芯片过载。
所以，“50pin接口一样”只能说明插头可能装得进去，不能证明电气兼容。
AT070TN92原屏线重点看哪些针脚？
不需要把50个针脚全部记住，但替代时以下区域必须重点核对。
| 针脚区域 | 原屏主要作用 | 接错后的常见问题 |
| Pin 1～4 | LED背光正负极 | 背光不亮、过流或短路 |
| Pin 6、46 | VCOM | 灰阶、闪烁或显示异常 |
| Pin 7 | DVDD数字电源 | 白屏、不开机或屏体损坏 |
| Pin 8～11 | MODE、DE、VS、HS | 无图像、画面不同步 |
| Pin 12～35 | RGB数据 | 偏色、缺色、颜色错乱 |
| Pin 37 | DCLK像素时钟 | 无显示、抖动或图像错位 |
| Pin 39、40 | 左右及上下扫描 | 画面镜像或倒置 |
| Pin 41～43 | VGH、VGL、AVDD | 屏体无法工作或电源损坏 |
| Pin 44 | RESET | 开机不稳定或偶发白屏 |
| Pin 47 | DITHB | 色阶与抖色功能变化 |
AT070TN92支持DE模式和同步模式；输入18bit RGB数据时，R、G、B各通道的低两位需要按规格书处理，不能随意悬空。
同型号AT070TN92替代，通常不需要改线
如果原屏和新屏完整标签均为AT070TN92，并且版本后缀、FPC位置、连接器方向和模组结构相同，原屏线通常可以保留。
不过，AT070TN92存在不同规格版本。采购和维修时不能只记录主型号，还应确认：
• 是否有V.1、V.2、V.4、F等后缀；
• FPC接触面朝向；
• 排线长度和接口位置；
• 是否带电阻触摸屏；
• LCD厚度和背部结构；
• 背光电压、电流是否一致。
即使同型号，拆机屏、改装屏或带触摸总成版本也可能存在结构差异。首次通电前仍要核对实物标签和规格书。
AT070TN94能否使用AT070TN92原线？
从原厂规格资料看，AT070TN94是比较值得优先评估的替代方向。
AT070TN94同样采用7寸、800×480、154.08×85.92mm显示区域和164.9×100×5.7mm外形尺寸，并使用同规格50pin FPC连接器。其第1至50脚定义与AT070TN92 V2资料保持一致，包括背光、电源、RGB数据、扫描控制和多路面板电压。
两者典型工作电压也较为接近：
| 电气项目 | AT070TN92 V2 | AT070TN94 |
| DVDD | 3.3V | 3.3V |
| AVDD | 10.4V | 10.4V |
| VGH | 16V | 16V |
| VGL | -7V | -7V |
| VCOM | 4V | 4V |
| LED背光 | 9.3V、180mA | 9.3V、180mA |
相关规格条件显示，两款屏在基本供电和背光参数上具有较好的适配基础。
因此，AT070TN94替代AT070TN92时， 可以优先按保留原屏线、原驱动板的方案进行样品验证 。
但不应直接写成无需测试的通用替代。AT070TN92 V2典型亮度为250cd/m²，而AT070TN94典型亮度为400cd/m²；AT070TN94的温度范围也更宽。亮度变化后，应重新检查实际显示效果、背光均匀性和设备使用环境。
其他7寸50pin屏，多数要重新做屏线
市场上有很多7寸800×480 RGB液晶屏，外形尺寸也可能接近164.9×100mm，但电源架构并不统一。
部分屏幕只需要3.3V或5V逻辑电源，已经在模组内生成AVDD、VGH和VGL；部分屏幕采用独立背光插口；还有些屏幕将触摸、背光使能或PWM集成在50pin接口中。
这类候选屏即使分辨率和RGB数据格式相同，也可能需要：
1. 重新制作50pin FPC转接线；
2. 调整DVDD、AVDD、VGH、VGL和VCOM；
3. 改变背光恒流驱动；
4. 调整MODE、DE、HS和VS连接；
5. 修改L/R、U/D扫描方向；
6. 重新配置驱动板时序。
如果原主板专门为AT070TN92生成多路面板电压，改用内部集成电源的新屏时，这些外部电压不能继续送入新屏相应针脚。
哪些情况只改线，不需要换驱动板？
候选屏满足以下条件时，可以先考虑保留原驱动板：
• 分辨率仍为800×480；
• 接口仍为并行RGB；
• 像素时钟及刷新时序接近；
• 支持DE或原主板同步模式；
• RGB位宽与原系统匹配；
• 主板能够提供候选屏需要的电源；
• 差异主要集中在针脚排列。
这时可以通过定制转接线或转接板解决，不一定要更换显示驱动板。
不过，涉及VGH、VGL、AVDD等正负电压时，不建议使用简单飞线处理。批量设备应制作正式转接板，并增加测试点和必要的电源保护。
哪些情况改线也解决不了？
以下替代方向通常需要更换驱动板或重新设计显示系统：
RGB改成LVDS
并行RGB和LVDS是不同的信号传输方式，只调整针脚顺序不能完成转换。
RGB改成MIPI
MIPI DSI采用高速串行传输，还涉及初始化指令和时序配置，不能用普通转接排线替代。
分辨率发生变化
从800×480改成1024×600或1280×800后，主板需要支持新的像素时钟、时序和软件显示界面。
新屏需要串口初始化
部分新型屏幕上电后需要SPI或I²C配置，原AT070TN92驱动方案可能没有对应控制功能。
首次点屏建议采用“分电源验证”
AT070TN92这类多电压RGB屏，不适合插线后直接满电通电。更稳妥的验证流程是：
断电测量
测量新屏FPC的电源脚对地阻值，排除排线反插、偏插和屏体短路。
核对多路电压
确认DVDD、AVDD、VGH、VGL、VCOM和LED背光输出值，不要只测3.3V。
AT070TN92 V2的典型工作条件包括3.3V DVDD、10.4V AVDD、16V VGH、-7V VGL和4V VCOM。
限流通电
使用带限流保护的电源，观察接屏前后的输入电流变化。电流异常升高应立即断电。
先看显示，再确认背光
背光不亮时，可用手电照射屏幕，判断是否已经存在画面。如果有图像，优先检查LED背光供电和恒流电路。
测试方向和颜色
显示红、绿、蓝、白、黑和彩条图，检查RGB位宽、扫描方向、时钟边沿和DITHB状态。
AT070TN92替代判断卡
| 候选方案 | 原屏线 | 原驱动板 | 建议 |
| AT070TN92同版本 | 通常保留 | 通常保留 | 优先选择 |
| AT070TN92不同后缀 | 先核对 | 可优先保留 | 检查结构和FPC |
| AT070TN94 | 原线可重点验证 | 可优先保留 | 较合适的工程候选 |
| 其他50pin RGB屏 | 多数需重做 | 视时序和电源决定 | 逐脚对照 |
| 7寸LVDS屏 | 需要重做 | 通常需要更换或转换 | 不属于直接替代 |
| 7寸MIPI屏 | 需要重做 | 通常需要重新设计 | 不建议维修直接替换 |
杭州立煌科技可协助AT070TN92配屏
AT070TN92替代涉及50pin并行RGB、正负面板电压、背光恒流、FPC方向和驱动时序。杭州立煌科技可根据原屏完整标签、主板型号、50pin排线、各路电压和设备结构，协助核对同型号、AT070TN94及其他7寸屏方案项目沟通时，除原屏型号外，建议同步提供FPC正反面照片、主板接口照片、屏幕厚度、触摸类型和实测电压。
AT070TN92是否改线，取决于50个针脚是否真正一致
AT070TN92替代屏需要改线吗？
同型号、同版本替代通常不用改线；AT070TN94因尺寸、接口、针脚和主要电气条件接近，可优先保留原线进行验证；其他7寸800×480、50pin屏则多数需要重新核对或制作屏线。
AT070TN92不是普通的单电源50pin屏，其接口内同时包含LED背光、DVDD、AVDD、VGH、VGL、VCOM和并行RGB信号。任何一个电源脚位置不一致，都可能导致不显示甚至损坏屏幕或驱动板。
正式替代前应完成完整版本确认、Pin Assignment对照、多路电压测量、限流点亮和整机装配测试。
FAQ
1.AT070TN92是什么接口？
AT070TN92采用50pin并行RGB数字接口，不是LVDS或eDP，连接器为0.5mm间距FPC方向。
2.同为7寸800×480、50pin可以直接替代吗？
不能。还要核对LED背光、DVDD、AVDD、VGH、VGL、VCOM、RGB数据、时钟和扫描控制针脚。
3.AT070TN94可以替代AT070TN92吗？
AT070TN94在尺寸、分辨率、50pin定义和主要工作电压方面与AT070TN92 V2接近，可作为重点替代候选，但正式使用前仍要核对完整版本并进行样品测试。
4.替代后屏幕白屏，通常是什么原因？
常见原因包括AVDD、VGH、VGL或VCOM缺失，RESET状态错误，DCLK和DE时序不匹配，以及FPC反插或接触不良。
5.替代后画面上下颠倒，需要改驱动板吗？
一般先检查第39脚L/R和第40脚U/D的电平设置。扫描方向控制不正确时，不一定需要更换驱动板。
6.AT070TN92改成LVDS屏，只改排线可以吗？
不可以。并行RGB与LVDS的信号方式不同，需要接口转换板或更换支持LVDS输出的驱动板。
